61
RU
5.5. Установка адресов (Fig. 5-5)
(Убедитесь, что при выполнении этой работы подача электроэнергии отключена.)
• Имеются два способа установки повортного переключателя: установка адре-
сов от 1 до 9 и свыше 10, и установка номеров ветвей.
1
Установка адресов
Пример: Для установки адреса “3” оставьте переключатель SW12 (для ад-
ресов свыше 10) в положении “0” и переведите переключатель SW11 (для
адресов от 1 до 9) в положение “3”.
2
Установка номеров ответвлений с помощью переключателя SW14 (только
для
серии R2)
Определите номер соединения на BC-контроллере для трубопровода хла-
дагента внутреннего блока.
Для серий, отличных от R2, оставьте переключатель в положении “0”.
• При отправке с завода-изготовителя поворотные переключатели установле-
ны в положение “0”. Переключатели используются для установки адресов и
номеров ответвлений по желанию пользователя.
•
Значения адресов внутренних блоков зависят от конкретной системы. Устанав-
ливайте адреса и номера ответвлений в соответствии со “Сборником данных”.
5.6.
Измерение температуры внутри комнаты с помощью дат-
чика, встроенного в пульт дистанционного управления
Для измерения температуры внутри комнаты с помощью датчика, встроен-
ного в пульт дистанционного управления, установите переключатель SW1-1
на пульте управления в “ON”. Благодаря установке переключателей SW1-7 и
SW1-8 в требуемые положения также возможно регулировать воздушный по-
ток при выключенном термометре режима обогрева.
5. Электрические работы
6. Выполнение испытания
Запрещается выполнять этот замер на терминалах проводах управле-
ния (цепь низкого напряжения).
Предупреждение:
Не пользуйтесь кондиционером воздуха, если сопротивление изоляции
ниже 1,0 МΩ.
6.1. Перед пробным прогоном
После завершения установки, прокладки труб и электропроводки
внутреннего и наружного приборов проверьте отсутствие утечки
хладагента, слабых соединений кабеля питания или проводов управ-
ления и неправильной полярности, а также убедитесь, что все фазы
питания подключены.
Измерьте сопротивление между терминалами источника электропита-
ния и заземлением с использованием 500-вольтного меггера и убеди-
тесь
, что сопротивление составляет не менее 1,0 МΩ.
Fig. 6-1
°C
°C
SIMPLE
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
TEST RUN
COOL, HEAT
A
Кнопка запуска/останова
B
Индикатор тестового прогона
C
Дисплей температуры в трубе
подачи жидкости внутреннего
прибора
D
Индикатор ВКЛ/ВЫКЛ
E
Индикатор электропитания
F
Индикатор кода ошибки Инди-
катор остающегося времени
тестового прогона
G
Кнопки установки температуры
H
Кнопка выбора режима
I
Кнопка изменения направления
потока воздуха
M
Кнопка TEST (ТЕСТ)
N
Кнопка контроля скорости
вен-
тилятора
O
Кнопка управления решеткой
6.2. Выполнение испытания
Использование проводного пульта дистанционного управления (Fig. 6-1)
1
Включите питание по крайней мере за 12 часов до начала пробного прогона.
2
Дважды нажмите кнопку [TEST].
“TEST RUN” на ЖК-дисплее
3
Нажмите кнопку [Mode selection] (Выбор режима) и переключитесь на
режим охлаждения (или обогрева). Убедитесь в том, что выдувается хо-
лодный (или теплый) воздух.
4
Нажмите кнопку [Fan speed] (Скорость воздушного потока).
Убедитесь в
том, что скорость воздушного потока переключилась.
5
Нажмите кнопку изменения направления потока воздуха или кнопку управ-
ления решеткой.
Проверьте работоспособность заслонки.
6
Проверьте работу вентилятора наружного прибора.
7
Выключите пробный прогона нажатием кнопки [ON/OFF]. Стоп
8
Введите телефонный номер.
Телефонный номер ремонтной мастерской, отдела продаж и т.д., по ко-
торому можно связаться при появлении ошибки, необходимо записать в
пульт дистанционного управления. Телефонный номер отобразится при
возникновении ошибки. Процедуры
ввода приводятся в руководстве по экс-
плуатации внутреннего прибора.

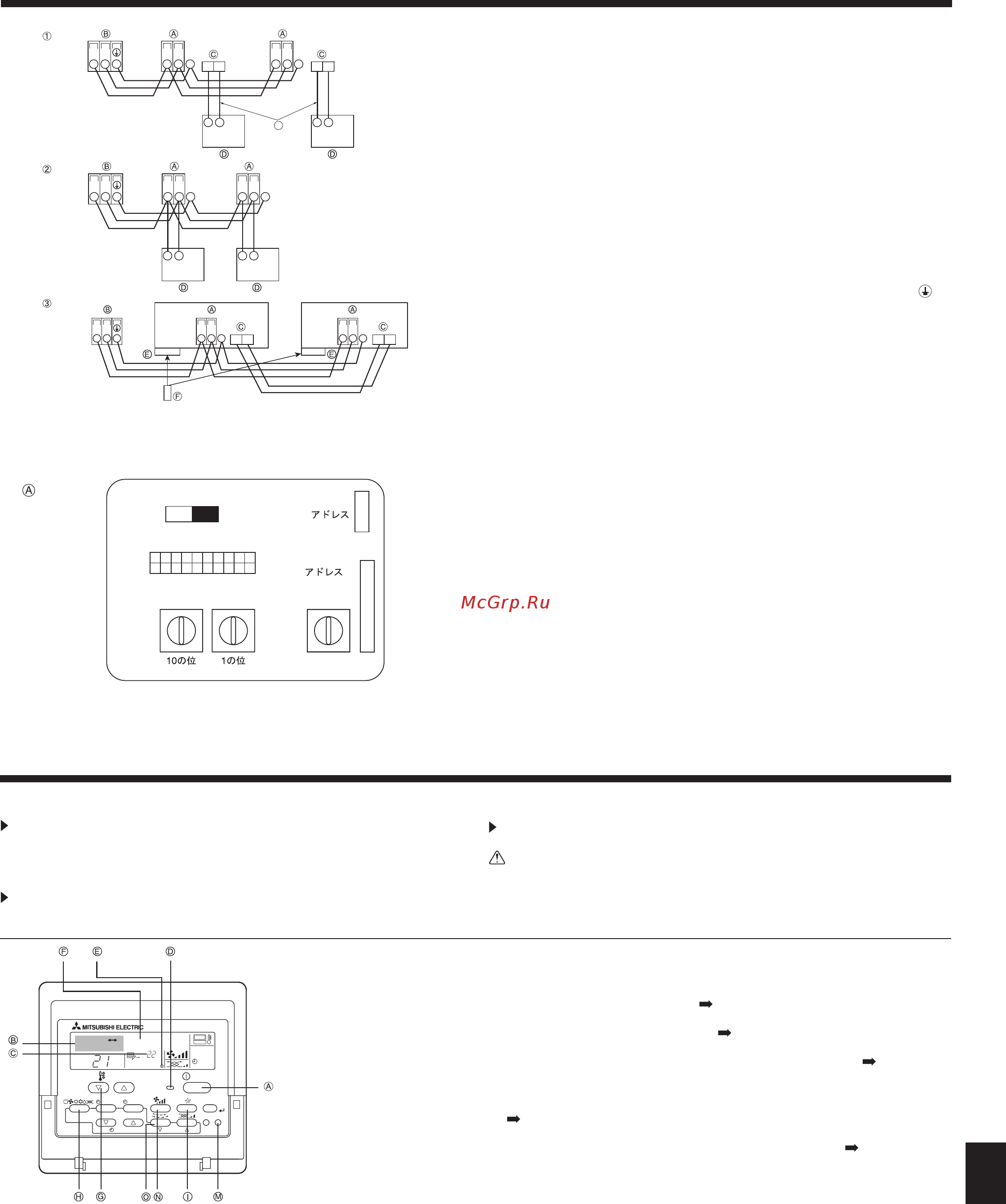

Fig. 5-4
S S
TB3 TB5 TB5
M1M2 M1M2M1M2
2121
a
S S
TB3
M1M2
TB5
M1M2
TB5
M1M2
21 21
TB5
Pair No.
0
Pair No.
0
Pair No.
0
TB5
SM1M2 SM1M2
TB3
M1M2
Fig. 5-5
12345678910
ON
OFF
SW1
SW5
220V 240V
CN82
CN43
SW14
0
SW11SW12
F
E
D
C
B
A
9
8
7
6
5
4
3
2
1
5
0
4
9
3
8
2
7
1
6
5
0
4
9
3
8
2
7
1
6
ಽጘญ0Qࡍࠕ0Q
㧔$4#0%*0Q㧔U&+)+6㧔VJU&+)+6
Примечание:
• При отображении кода ошибки на дисплее пульта дистанционного управления или сбоях в работе кондиционера справьтесь с Руководством по ус-
тановке наружного прибора или с другими техническими документами.
• При выборе параметра OFF таймера пробный прогон будет автоматически отключен через 2 часа.
• Во время пробного прогона оставшееся время отображается на дисплее.
• Во
время пробного прогона температура в трубах охлаждения внутреннего прибора отображается на дисплее комнатной температуры пульта дис-
танционного управления.
• В зависимости от модели внутреннего прибора при нажатии на кнопку VANE или кнопку LOUVER на дисплее пульта дистанционного управления мо-
жет появиться сообщение «NOT AVAILABLE» (НЕ ДОСТУПНО), что не является признаком неисправности.
1
Пульт дистанционного управления
“MA”
• Подсоедините “1” и “2” на TB15 внутреннего блока кондиционера к Пульт
дистанционного управления “MA”. (Неполяризованный 2-жильный кабель)
• Между 1 и 2 постоянный ток 9 - 13 В (Пульт дистанционного управления “MA”)
2
Пульт дистанционного управления “M-NET”
•
Подсоедините “M1” и “M2” на TB5 внутреннего блока кондиционера к Пульт
дистанционного управления “M-NET”. (Неполяризованный 2-жильный кабель)
•
Между M1 и M2 постоянный ток 24 - 30 В (Пульт дистанционного управления “M-NET”)
3
Беспроводной пульт дистанционного управления (в случае установки при-
емника беспроводных сигналов)
• Подключите провод беспроводного приемника (9-жильный провод) к разъ-
ему CN90 платы контроллера внутреннего блока.
•
Если беспроводной пульт используется для одновременного управления более чем
двумя блоками, подключите к каждому из них TB15 с соответствующим номером.
•
Чтобы изменить настройку номера пары, см. Руководство по установке, прилагаемое к
беспроводному пульту дистанционного управления. (Настройка по умолчанию для внут-
реннего блока и беспроводного пульта дистанционного управления: номер пары - 0.)
A
Клеммная колодка для внутреннего коммуникационного кабеля
B
Клеммная колодка для наружного коммуникационного кабеля (M1(A), M2(B), (S))
C
Пульт дистанционного управления
D
Беспроводной приемник
E
Беспроводной пульт дистанционного управления
