57
RU

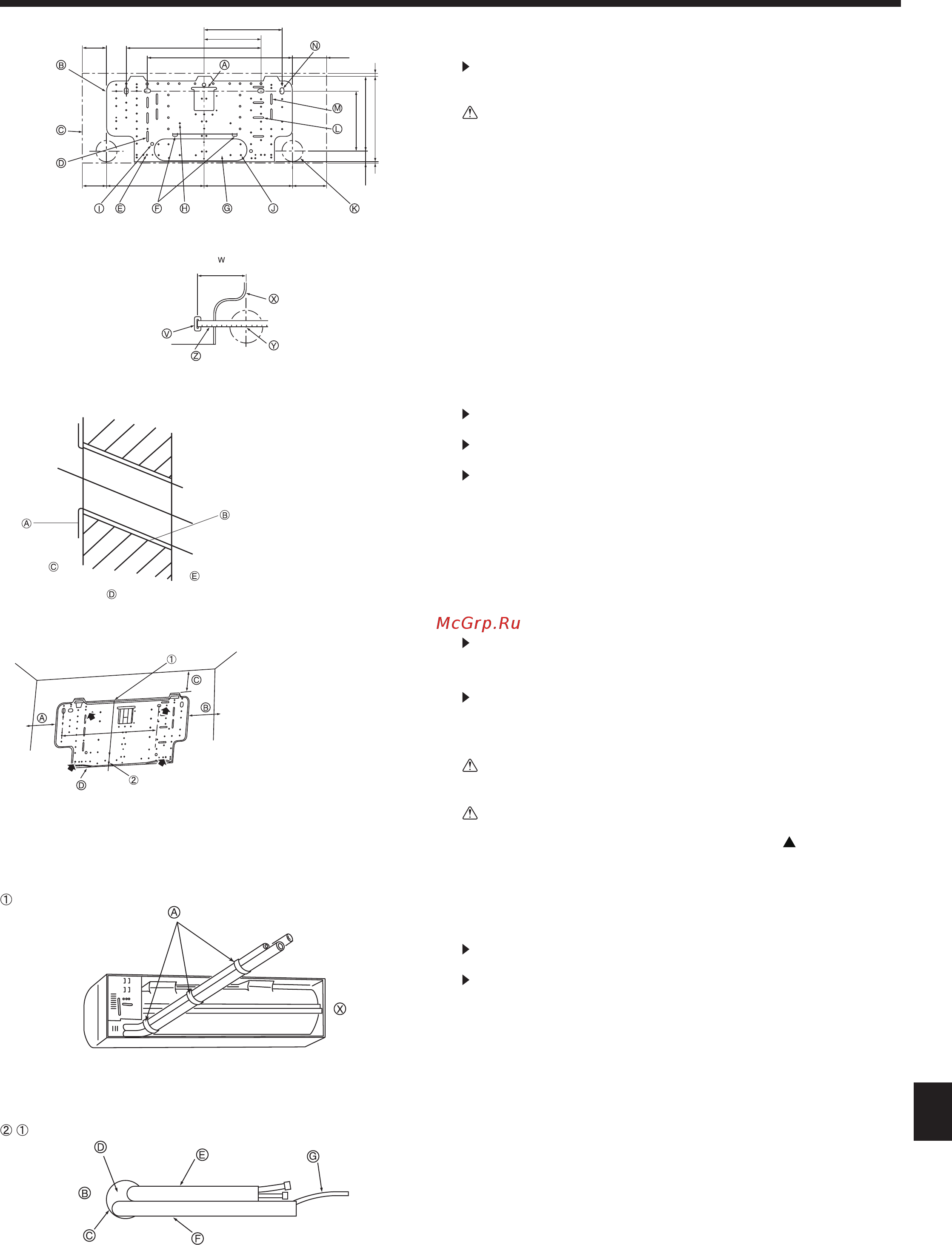

3. Установка внутреннего прибора
(мм)
Fig. 3-1
Fig. 3-2
3.1.2. Сверление отверстия для руб (Fig. 3-2)
Используя трубчатое сверло, просверлите отверстие диаметром 90-100 мм
в стене в направлении труб, в месте, указанном на схеме слева.
Отверстие должно быть наклонным так, чтобы наружное отверстие
было ниже, чем внутреннее отверстие.
Проведите рукав (диаметром 90 мм, приобретается на месте) через
отверстие.
Примечание:
Наклонность отверстия необходима для создания дренажного потока.
A
Рукав
B
Отверстие
C
(Внутри)
D
Стена
E
(Снаружи)
3.1.3. Установка настенного кронштейна
Поскольку внутренний прибор весит около 10 кг, необходимо тща-
тельно продумать место для его установки. Если стена недостаточно
прочная, перед установкой прибора ее следует укрепить досками или
балками.
Настенный кронштейн должен быть закреплен с обоих концов и в
центре, если возможно. Никогда не укрепляейте его только в одном
месте или каким-либо несимметричным образом.
(Если возможно, укрепите установочную арматуру во всех точках, ко-
торые обозначены жирной стрелкой.) (Fig. 3-3)
Предупреждение:
Если возможно, закрепите установку в точках, обозначенных жирными
стрелками.
Осторожно:
• Корпус прибора должен быть установлен ровно по горизонтали.
• Закрепите в отверстиях, обозначенных символом
, на которые ука-
зывают стрелки.
1
Прикрепите шнур к отверстию.
2
Чтобы определить ровный уровень, закрепите вес на шнуре и совместите шнур с
отметкой.
3.2. Подготовка к подсоединению труб
Удалите виниловую рукоятку, которая удерживает дренажную трубу.
1
Трубы сзади, справа и внизу (Fig. 3-4)
Соедините трубы хладагента и дренажную трубу виниловой лентой в
трех местах или более. Это облегчит проведение труб через стену.
A
Виниловая лента
X
Вид с задней стороны прибора
2
Трубы слева и сзади слева
2
-
1
Для задних левых труб вытяните трубы из отверстий, чтобы определить
их точную длину, затем свяжите их лентой. Внутренний прибор должен
висеть на настенном кронштейне. (Fig. 3-5)
B
Стена
C
Отверстие в стене
D
Согнутый отрезок
E
Труба хладагента
F
Дренажная труба
G
Кабель передачи
Fig. 3-3
Fig. 3-4
Fig. 3-5
A
100 мм или больше
B
130 мм или больше
C
59 мм или больше
*1
D
Монтажный щит
*1: 69 мм или более для левой
и левой задней трубной
обвязки.
40.5
245.5
196.5
3
283 9
260
190
450
109.5
450
79.5
79.5 328
298
109.5
105
100
450
-
3.1. Установка настенного крепления (Fig. 3-1)
3.1.1. Установка настенного крепления и позиции труб
Используя настенное крепление, определите положение установки при-
бора и будущее расположение просверленных отверстий для труб.
Предупреждение:
Перед сверлением отверстия в стене необходимо получить консульта-
цию у подрядчика-строителя.
A
Поддерживающая часть
H
Пробиваемое отверстие (12-ø2,6)
B
Монтажный щит
I
Пробиваемое отверстие (4-ø9)
C
Корпус
J
Пробиваемое отверстие (87-ø5,4)
D
Щель (4-4,5 × 35)
K
Отверстия для труб (ø65)
E
Пробиваемое отверстие (8-ø4,3)
L
Щель (4-4,5 × 40)
F
Эталон ровной установки
M
Щель (4-4,5 × 37)
G
Пробиваемое отверстие
N
Щель (4-11 × 20)
W:
Расположение отверстий в стене
X
Настенный кронштейн
Y
Центр отверстия
Z
Совместить шкалу с линией
V
Вставить шкалу
