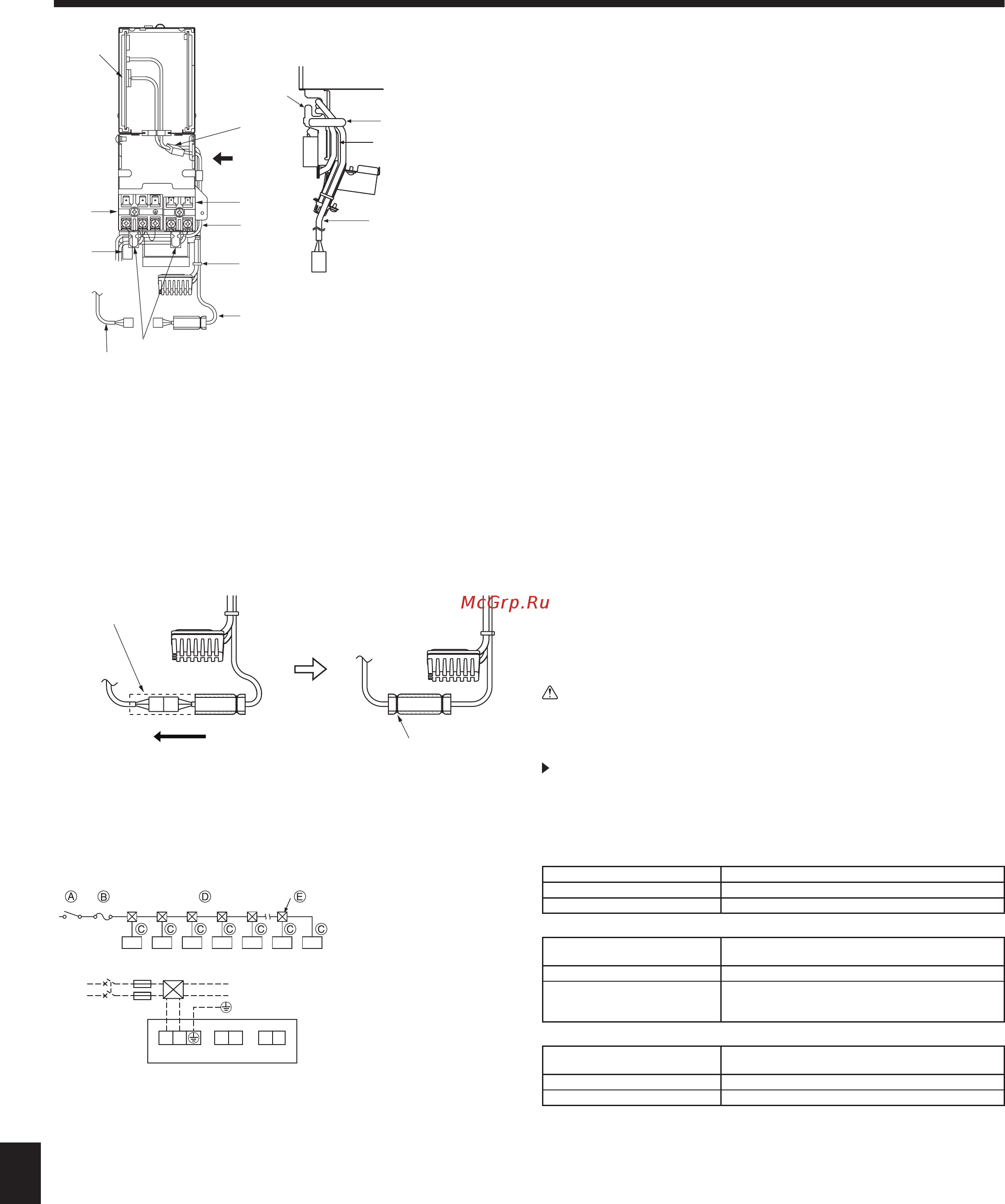

![Mitsubishi Electric PKFY-P25VBM-E [12/14] Электрические работы](/views2/1331613/page12/bgc.png)
60
RU
5. Электрические работы
5.1. Внутренний прибор (Fig. 5-1, 5-2)
1) Снимите переднюю панель, затем снимите угловую коробку с нижнего пра-
вого угла внутреннего прибора.
2) Удалите винт, закрепляющий крышку электрической части и снимите эту крышку.
3) Соедините силовой кабель и кабель передачи с блоком терминала.
• Возможно, при обслуживании прибора потребуется вытянуть вперед ко-
робку с электрочастями, поэтому следует предусмотреть дополнительную
длину
проводов.
4) Подсоедините разъем устройства дистанционного управления МА. (непо-
ляризованный, 2-х проводной)
5) Подсоедините подключенный кабель
5
к CN90 на плате контроллера в
распределительной коробке.
* Обязательно выполните данное подсоединение при использовании уст-
ройства дистанционного управления MA/M-NET.
6) Зафиксируйте кабель
4
и кабель
5
устройства дистанционного управле-
ния МА хомутом при помощи захвата, расположенного
на правой стороне
распределительной коробки.
7) Зафиксируйте кабель
4
устройства дистанционного управления МА хому-
том так, чтобы кабель проходил по нижней части клеммной колодки.
8) Закрепите кабель
5
при помощи фиксирующего пояска
6
.
9) Проложите проволочный вывод от тыльной стороны передней панели к
угловой коробке. Установите крышку и переднюю панель распределитель-
ной
коробки на место (не тяните сильно за проволочный вывод).
10) После подсоединения разъемов (желтых, 9-полюсных) к внутреннему при-
бору и передней панели сдвиньте стеклянную трубку и закрепите ее при
помощи зажима
7
, на котором нет соединительной части разъема.
* Обязательно выполните данное подсоединение при использовании уст-
ройства дистанционного управления MA/M-NET.
11) Зафиксируйте каждый
провод при помощи хомута так, чтобы выполненная
на месте проводка проходил под распределительной коробкой, и устано-
вите крышку угловой коробки на место.
Устройство для отключения питания с помощью разъединителя или подобного ему
устройства во всех активных проводниках будет встроено в стационарную проводку.
5.2. Силовая проводка
• Размер проводов должен подбираться с учетом применимых местных и на-
циональных нормативов.
• Класс проводов электропитания должен быть не ниже 245 IEC 53 или 227
IEC 53.
• Длина устанавливаемого кабеля заземления должна превышать длину дру-
гих кабелей.
• При установке кондиционера следует предусмотреть переключатель с рас-
стоянием между контактами 3 мм, 1/8 дюйма на каждом проводе.
Сечение силового
кабеля: более 1,5 мм² (трехжильный)
Предупреждение:
Никогда не подсоединяйте внахлест силовой кабель или соединитель-
ный кабель внешнего питания. Это может привести к задымлению, воз-
горанию или неисправности.
Выбор неплавкого предохранителя (NF) или выключателя тока утечки
на землю (NV).
Предохранитель и выключатель должны обеспечивать отключение
всех фазовых проводов от источника питания.
5.3. Типы кабелей управления
1. Коммуникационные кабели
Типы коммуникационных кабелей
Экранированный провод CVVS или CPEVS
Диаметр кабеля Свыше 1,25 мм²
Длина Менее 200 м
2. Кабели дистанционного управления “М-NET”
Тип кабеля дистанционного
управления
Экранированный провод MVVS
Диаметр кабеля Свыше 0,5 до 1,25 мм²
Длина Для кабелей свыше 10 м длина не должна
превышать максимальную допустимую длину
коммуникационного кабеля, равную 200 м.
3. Кабели дистанционного управления “МА”
Тип кабеля дистанционного
управления
2-жильный кабель (неэкранированный)
Диаметр кабеля От 0,3 до 1,25 мм²
Длина Менее 200 м
5.4.
Подсоединение пульта дистанционного управления,
кабелей передачи внутри и снаружи (Fig. 5-4)
• Подсоедините внутренний прибор ТВ5 к внешнему прибору ТВ3 (неполяри-
зованный двужильный провод).
“S” на внутреннем приборе ТВ5 - это соединение экранированного провода.
Технические условия соединения кабелей указаны в руководстве по уста-
новке наружного прибора.
Примечание:
Кондиционеры серии PKFY-P·BM снабжены двумя клеммами ТВ5 и клеммы S не име-
ют. Для подключения заземления экранированных проводов обожмите их. Заизоли-
руйте точки соединения при помощи изоляционной ленты и аналогичного материала.
• Установите пульт дистанционного управления, следуя инструкциям, приве-
денным в поставленном вместе с ним руководстве.
• Подсоедините кабель передачи пульта дистанционного управления в преде-
лах 10 м с помощью 0,75 мм². Если расстояние превышает 10 м, используй-
те для соединения кабель 1,25 мм².
Cable(Front panel side)
Fasten the cables with the clamp
CN90
/
Clamp
Claw
M2
M1
NL
Right side view (from /)
Fig. 5-1
A
Контактная колодка электропитания
B
Контактная колодка передающего кабеля (общая с устройством дистанционного управления M-NET)
C
Соединитель для устройства дистанционного управления МА
D
Кабель устройства дистанционного управления МА (КОМПЛЕКТУЮЩАЯ ДЕТАЛЬ
4
)
E
Кабель (ПРИНАДЛЕЖНОСТЬ
5
)
F
Поясок (ПРИНАДЛЕЖНОСТЬ
6
)
G
Хомут для выполнения проводки на месте
Fig. 5-3
Fig. 5-2
Direction to slide
Connect the connector
Fastener
(Leave about four beads
and cut the rest. )
Вид справа (из точки
a
)
Скрепите провода зажимами.
Захват
Хомут
Кабель (со стороны передней панели)
Подсоедините разъем
Направление подачи
Зажим
7
(Оставьте порядка четырех шари-
ков, а остальное отрежьте.)
ABE
C
LN
TB2 TB5 TB15
12
M1 M2
A
Переключатель 16 A
B
Защита от сверхтоков 16 A
C
Внутренний блок
D
Суммарный рабочий ток не
должен превышать 16 A
E
Проходная коробка
