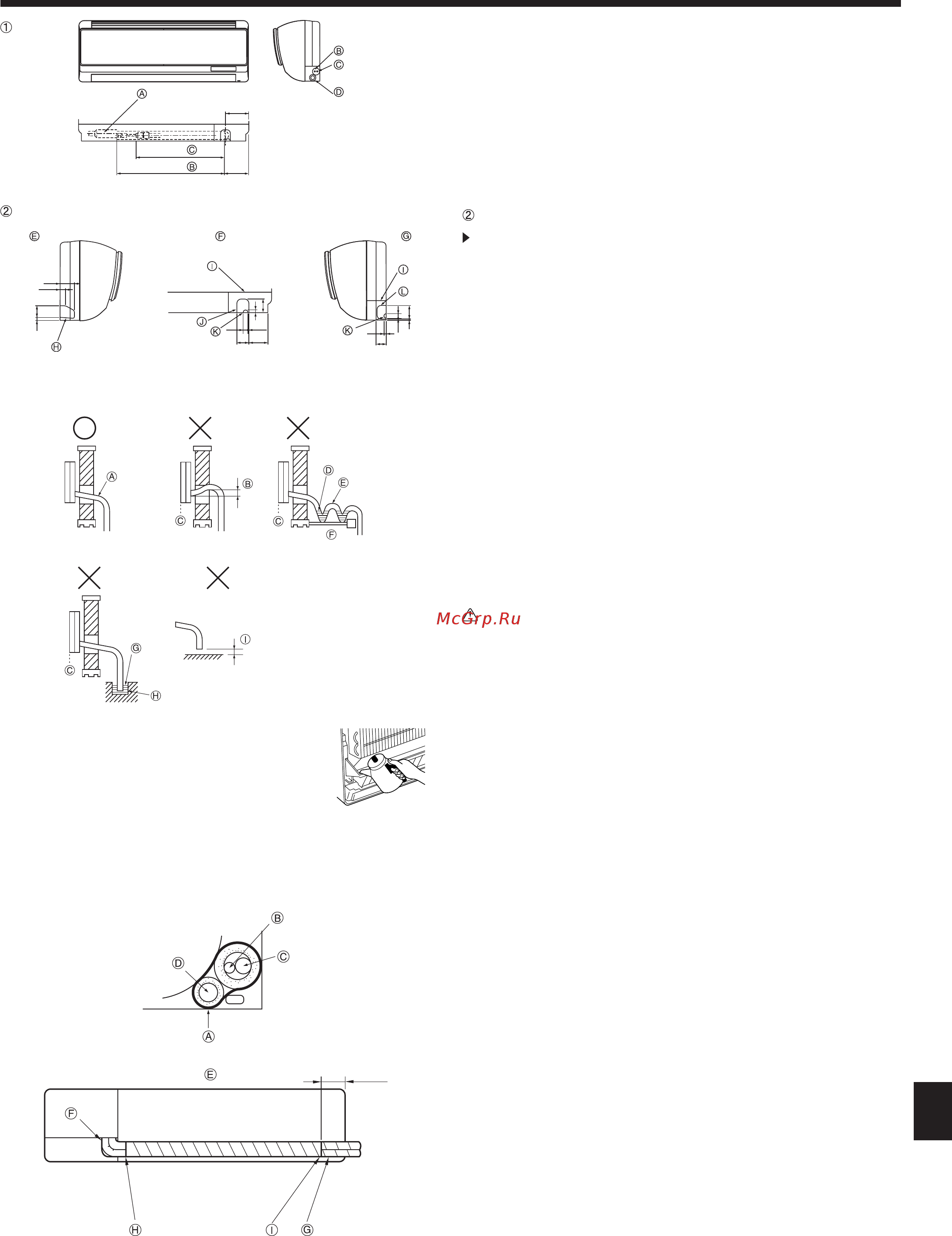

![Mitsubishi Electric PKFY-P25VBM-E [11/14] Труба хладагента и дренажная труба](/views2/1331613/page11/bgb.png)
59
RU
4. Труба хладагента и дренажная труба
(мм)
Fig. 4-2
Fig. 4-4
Fig. 4-3
Fig. 4-5
110
450
520 116
54
24.4
10
45
10
50
2.5
16
45
91.5
10
34
4
50
16
2.5
4.3. Дренажные трубы (Fig. 4-4)
• Дренажные трубы должны иметь наклон 1/100 или более.
• Для удлинения дренажных труб используйте мягкий шланг (внутренний диа-
метр 16 мм), имеющийся в продаже, или трубу из твердого винилхлорида
(VP-16). Убедитесь, что в местах соединения нет утечек.
• Если дренажная труба проходит через помещение, она должна быть покры-
та изоляционным материалом (формовочным полиэтиленом: удельный
вес
0,03, толщина 9 мм или более), который имеется в продаже.
• Не помещайте дренажные трубы непосредственно в дренажную канаву, где
возможно образование сернистого газа.
•
После завершения прокладки труб, проверьте поток воды из и от дренажной трубы.
Осторожно:
Дренажная труба должна быть установлена в соответствии с инструк-
циями в данном руководстве для обеспечения правильного дренажа.
Термоизоляция дренажных труб необходима для предотвращения кон-
денсации. Если дренажные трубы не установлены и не изолированы как
требуется, может появиться конденсация на потолке и вода будет капать
на пол и на ваше
имущество.
A
Наклонена вперед
B
Должна находиться ниже выпускного отверстия
C
Утечка жидкости
D
Сифон дренажа
E
Воздух
F
Гофра
G
Конец дренажной трубы находится под водой.
H
Осушительный канал
I
Не более 5 см от конца дренажной трубы до земли
100
(мм)
4.2. Выбор расположения труб хладагента и дре-
нажных труб
1
Расположение труб хладагента и дренажных труб (Fig. 4-2)
• Дренажные трубы могут быть отрезаны посредине в соответствии с требо-
ваниями на объекте.
A
(Рабочая длина: 640)
C
Труба для газа
B
Труба для жидкости
D
Дренажный шланг
Определите положение пробиваемых отверстий на корпусе прибора. (Fig. 4-3)
Пробейте отверстия с помощью соответствующего инструмента или ножа.
Проявляйте осторожность, чтобы не повредить другие части прибора.
• Удалите угловую коробку и просверлите отверстие: если отверстие просвер-
ливается без снятия коробки, можно повредить дренажный шланг.
E
Трубы слева
I
Угловая коробка
F
Нижние трубы
J
Пробиваемое отверстие для нижних труб
G
Трубы справа
K
Сквозные отверстия для Кабеля дис-
танционного пульта управления
H
Пробиваемое отверстие для
труб слева
L
Пробиваемое отверстие для труб справа
4.4. Завершение прокладки труб (Fig. 4-5)
• Для предотвращения падения капель поместите войлочную ленту поверх
изоляционного материала на трубы хладагента и дренажные трубы внутри
прибора, как указано на диаграмме.
• Поместите дренажный шланг так, чтобы он проходил к низу прибора.
• Перехлестка войлочной ленты составляет полтора размера ее ширины.
A
Войлочная лента
B
Труба жидкости
C
Труба газа
D
Дренажная труба
E
Вид сзади
F
Проявляейте осторожность, чтобы не приподнять середины дренажного шланга
G
При обворачивании труб слева, трубы хладагента и дренажная труба должны быть
обернуты отдельно
H
Оберните вместе трубы хладагента и дренажную трубу войлочной лентой так, чтобы
войлок имел нахлестку 20 мм
и более.
* Труба должна быть обернута так, чтобы она размещалась за прибором
I
Закрепите конец войлочной ленты бандажным средством.
(мм)
