3. Установкавнутреннегоприбора

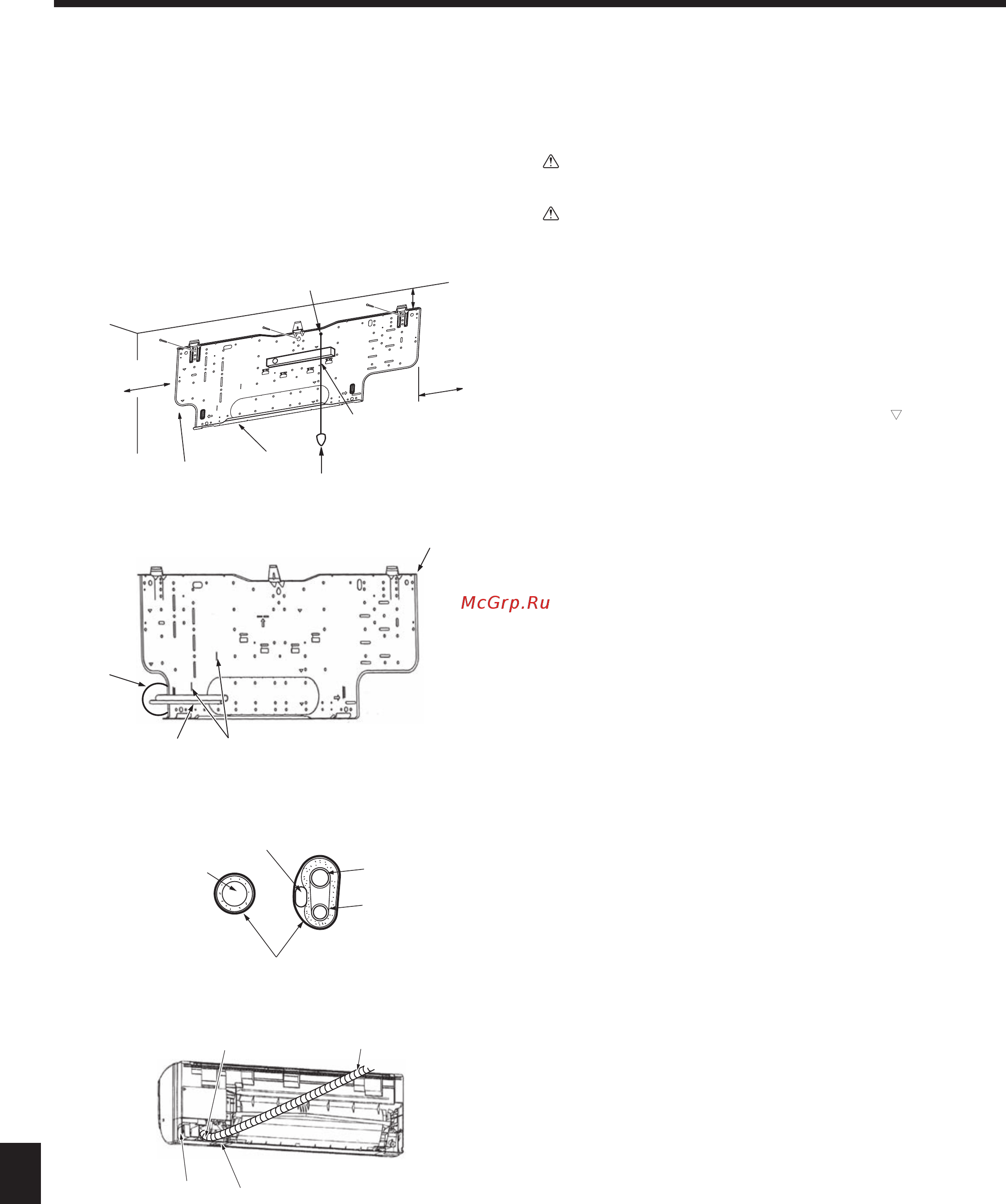

Рис.3-4

PKFY-P·VHM-E

Рис.3-5

3.2.3. Установканастенногокронштейна

►Посколькувнутреннийприборвеситоколо13кг,необходимо

тщательнопродуматьместодляегоустановки.Еслистена

недостаточнопрочная,передустановкойприбораееследует

укрепитьдоскамиилибалками.

►

Настенныйкронштейндолженбытьзакрепленсобоихконцовив

центре,есливозможно.Никогданеукрепляейтееготольководном

местеиликаким-либонесимметричнымобразом.

(Если

возможно,укрепитеустановочнуюарматурувовсехточках,

которыеобозначеныжирнойстрелкой.)

Предупреждение:

Есливозможно,закрепитеустановкувточках,обозначенныхжирными

стрелками

Осторожно:

• Корпусприборадолженбытьустановленровнопогоризонтали.

• Закрепитевотверстиях,обозначенныхсимволом▲,

накоторые

указываютстрелки.

PKFY-P·VHM-E(Рис.3-4)

AМин. 90 мм (617,6 мм и более при установке опционного дренажного насоса)

BМин. 200 мм

C Мин. 72 мм (142,5 мм и бо

лее при использовании левой, задней левой или нижней

левой трубок или опционного дренажного насоса)

D Крепе

жные винты (4 × 35) 2

E У

ровень

F У

становите винтовое соединение в отверстие.

G У

становите уровень по референтной линии на монтажной плите и проверьте

горизонтальность. Свесьте грузик с резьбы и совместите его с

EPK монтажной

плиты для выставления уровня.

H Г

рузик

I М

онтажная плита 1

3.3. Встраиваниетрубвстены(Рис.3-5)

• Трубки расположены слева внизу.

• Если предполагается заблаговременно встраивать трубку охлаждения,

внешние/внутренние соединения дренажных трубок и выступающие трубки,

может понадобиться их согнуть и обрезать под установку.

•

При обрезке встроенной трубки охлаждения используйте метки на

монтажной плите.

•

Во время монтажных работ оставляйте запас трубок по длине.

AМонтажная плита 1

BМетки для фланцевых соединений

CЧерез отверстие

DТрубки, монтируемые на месте

3.4. Подготовкавнутреннегоблока

* Поверьте заблаговременно, поскольку подготовительные работы будут

отличаться в зависимости от направления прокладки трубок.

Сгибайте трубки постепенно, удерживая их за основание у блока. (Резкое

сгибание может привести к деформации трубки.)

Извлечениеиобработкатрубопроводовиэлектропроводки

(Рис.3-6)

1. Подсоединение внутренней/наружной проводки ➡ См. стр. 98.

2. Обмотайте изолентой 3 область трубок хладагента и дренажную трубку,

которые будут устанавливаться на внутреннем блоке.

•

Тщательно обмотайте изолентой 3 трубки хладагента и сливную трубку

от их оснований.

•

Захлест изоленты 3 должен составлять половину ее ширины.

•

Закрепите конец изоленты скотчем.

AТруба жидкостного контура

BТруба газового контура

CПровод для соединения внутреннего и наружного блока

DДренажная трубка

EИзолента 3

3. Проследите, чтобы дренажная трубка не была поднята и не

контактировала с корпусом внутреннего блока.

Не тяните за дренажную трубку, чтобы не вырвать ее.

Правые,левыеинижниетрубопроводы(Рис.3-7)

1) Проследите, чтобы дренажная трубка не была поднята и не

контактировала с корпусом внутреннего блока.

Проведите дренажную трубку под трубопроводами и обмотайте ее

изолентой 3.

Надежно закрепите изоленту 3 от самого основания. (Перехлест

изоленты должен составлять половину ее ширины.)

AВырез для правой трубки.

BВырез для нижних трубки.

Рис.3-6

Рис.3-7

)
