Mitsubishi Electric PKFY-P50VHM-E [14/20] Установкавнутреннегоприбора
![Mitsubishi Electric PKFY-P50VHM-E [14/20] Установкавнутреннегоприбора](/views2/1331628/page14/bge.png)
95
RU
3. Установкавнутреннегоприбора

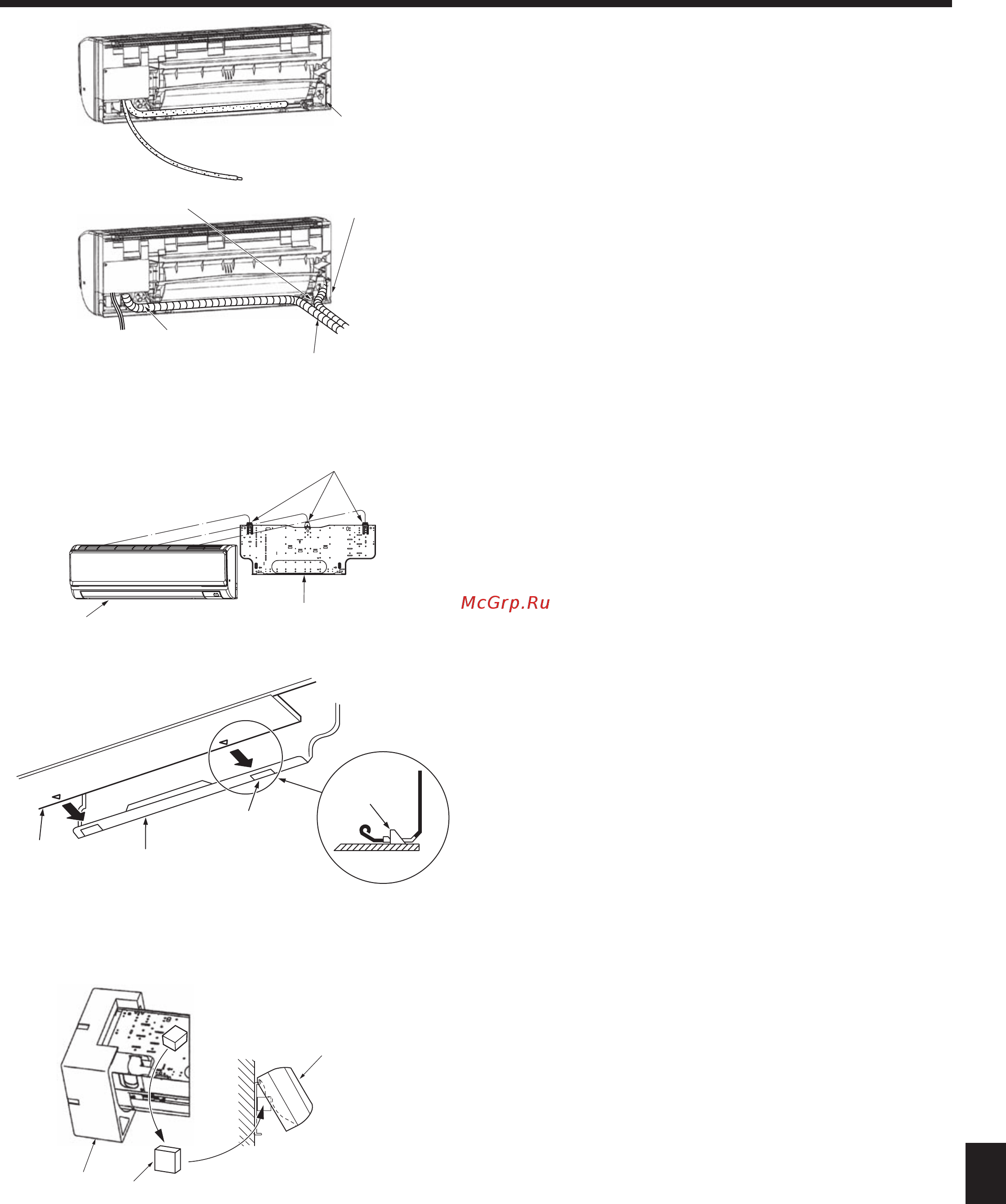

Леваяилеваянижняятрубки(Рис.3-8)
4. Замена дренажной трубки ➡ См. 5. Работы по установке дренажной
системы
Заменяйт
е дренажную трубку и ее заглушку для левой и правой трубок. В
противном случае будет капать конденсат.
CЗаглушка дренажной трубки
1) Проследите, чтобы дренажная трубка не была поднята и не
контактировала с корпусом внутреннего блока.
2)
Надежно закрепите изоленту 3 от самого основания. (Перехлест
изоленты должен составлять половину ее ширины.)
3)
Закрепите конец изоленты 3 скотчем.
DВырез для левой трубки.
Рис.3-8
C
D
1
)
3
)
2
)
Рис.3-9
Рис.3-10
Рис.3-11
PKFY-P·VHM-E
3.5. Установкавнутреннегоблока
1. Подсоедините монтажную плиту 1 к стене.
2. Подвесьте внутренний блок на крюк, расположенный в верхней части
монтажной плиты.
Правые,левыеинижниетрубопроводы(Рис.3-9)
3. Устанавливая трубки хладагента и дренажа в отверстие на стене (муфту),
подвесьте верхнюю часть внутреннего блока к монтажной плите 1.
4.
Сдвигая блок вправо-влево, убедитесь в его надежном креплении.
5. Закрепите блок, вдвинув его нижнюю часть в монтажную плиту 1. (Рис.
3-10)
*
Убедитесь, что нижние фиксаторы внутреннего блока надежно встали в
монтажной плите 1.
6.
После этого проверьте горизонтальность установки внутреннего блока.
AМонтажная плита 1
BВнутренний блок
CКрюк
Dквадратное отверстие
Леваяилеваянижняятрубки(Рис.3-11)
3. Устанавливая дренажную трубку в отверстие на стене (муфту), подвесьте
верхнюю часть внутреннего блока к монтажной плите 1.
Учитыв
ая необходимость укладки трубки, сместите блок влево, затем
отрежьте кусок упаковочного картона и сверните его трубкой как показано
на рисунке. Установите получившуюся трубку на ребро задней поверхности
в качестве проставки, затем поднимите внутренний блок
4.
Подсоедините трубку хладагента к установленному на месте холодильному
контуру.
5.
Закрепите блок, вдвинув его нижнюю часть в монтажную плиту 1.
*
Убедитесь, что нижние фиксаторы внутреннего блока надежно встали в
монтажной плите 1.
6.
После этого проверьте горизонтальность установки внутреннего блока.
A Внутренний блок
B Э
лемент упаковки
C Амор
тизирующий блок 5
B
A
C
D
A
C
B
C
A
B
10_RG79D840H01_ru.indd 95 10/25/2012 11:41:45 AM
