4. Прокладкатрубхладагента
4.2. Выборрасположениятрубхладагентаи
дренажныхтруб(Рис.4-2)
PKFY-P·VHM-E

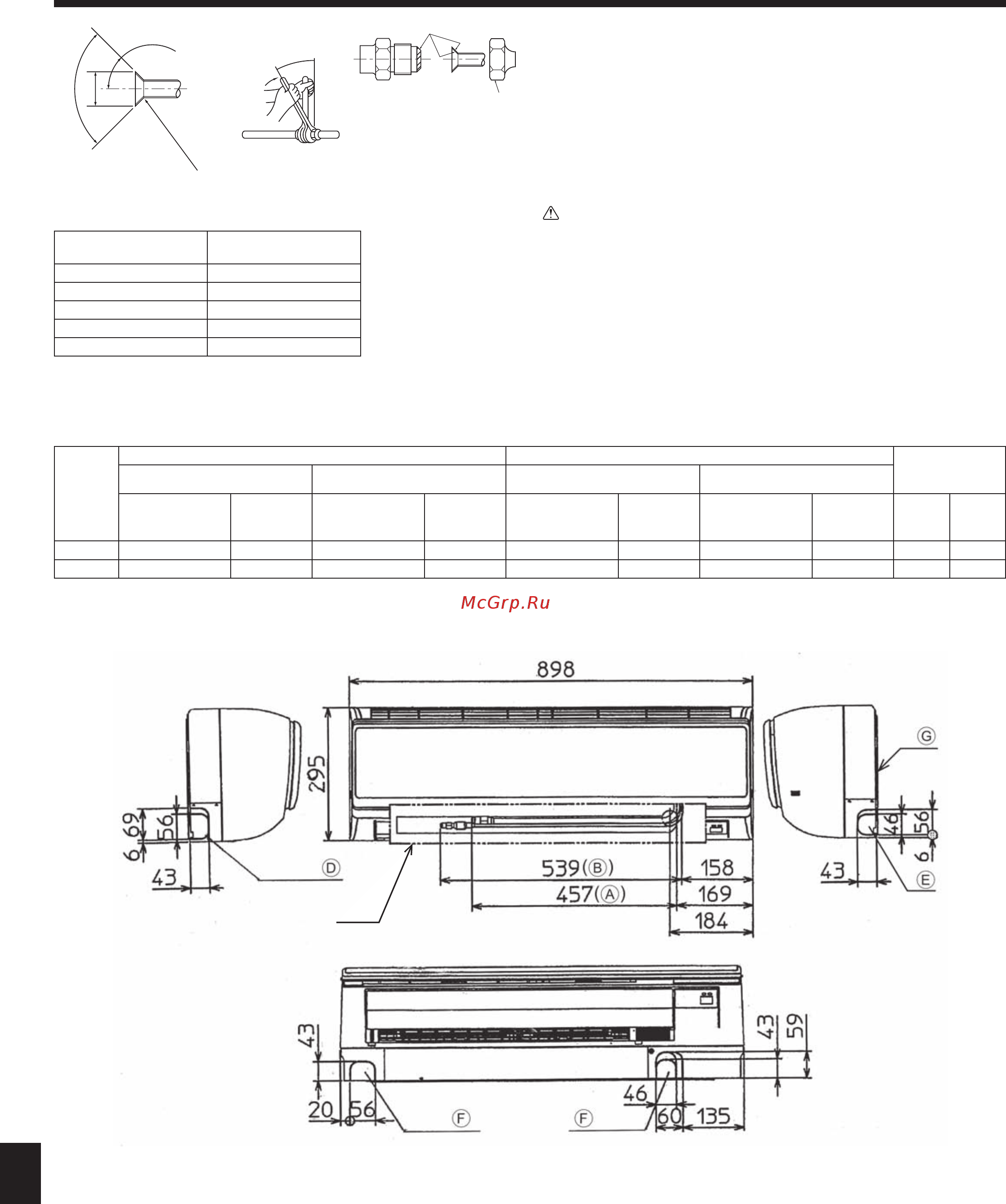

AТруба газового контура * При установке с аксессуарами.
BТруба жидкостного контура
CДренажная трубка (эффективная длина: 400)
DЗаглушка отверстия для левой трубки
EЗаглушка отверстия для правой трубки
FЗаглушка отверстия для нижней трубки
G М
онтажная плита 1
90°±0,5°
øA
R0,4 - R0,8
A
45±2°
B
C
D
Рис.4-1
4.1. Соединениетруб(Рис.4-1)
• При использовании медных труб, имеющихся в продаже, оберните трубы
для жидкости и газа имеющимися в продаже изоляционными материалами
(с теплозащитой от 100 °С или выше, толщиной не менее 12 мм).
•
Внутренняя часть дренажной трубы должна быть обернута в
пенополиэтиленовый изолирующий материал (удельный вес 0,03; толщина
9 мм или более).
•
Нанесите тонкий слой масла хладагента на контактную поверхность труб и
соединений перед тем, как затягивать гайку с фланцем.
•
Для затягивания трубных соединений используйте два гаечных ключа.
• Используйте прилагаемое трубное изоляционное покрытие для изоляции
соединений внутреннего блока. Тщательно крепите изоляцию.
Предупреждение:
Приустановкеприборанадежноподсоединитетрубыподачиохлаждаю-
щейжидкостидозапускакомпрессора.
A Раструбный стык - размеры
Медная труба O.D.
(мм)
Размеры раструба,
диаметр А (мм)
ø6,35 8,7 - 9,1
ø9,52 12,8 - 13,2
ø12,7 16,2 - 16,6
ø15,88 19,3 - 19,7
ø19,05 22,9 - 23,3
B Размеры магистрали хладагента и момент затяжки конусной гайки
C Запрещае
тся наносить холодильное масло на места установки винтов.
(Это повысит риск ослабления конусных гаек.)
D Обязательно используйте конусные гайки, закрепленные на главном блоке.
(При испо
льзовании гаек другого типа, имеющихся в продаже, могут появиться трещины.)
R407C или R22 R410A Гайка
раструбного
стыка O.D.
Труба для жидкости Труба для газа Труба для жидкости Труба для газа
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Труба для
жидкости
(мм)
Труба
для газа
(мм)
P32/40 ODø6,35 (1/4”) 14 - 18 ODø12,7 (1/2”) 49 - 61 ODø6,35 (1/4”) 14 - 18 ODø12,7 (1/2”) 49 - 61 17 26
P50 ODø9,52 (3/8”) 14 - 18* ODø15,88 (5/8”) 49 - 61* ODø6,35 (1/4”) 14 - 18 ODø12,7 (1/2”) 49 - 61 17 26
*
Подсоедините к следующим трубам: Труба жидкостного контура и газовая труба P50.
E Нанесите машинное масло охлаждения на всю поверхность области присоединения муфты.
Рис.4-2
PKFY-P·VHM-E
C
10_RG79D840H01_ru.indd 96 10/25/2012 11:41:45 AM
