Mitsubishi Electric PKFY-P50VHM-E [18/20] Электрическиеработы

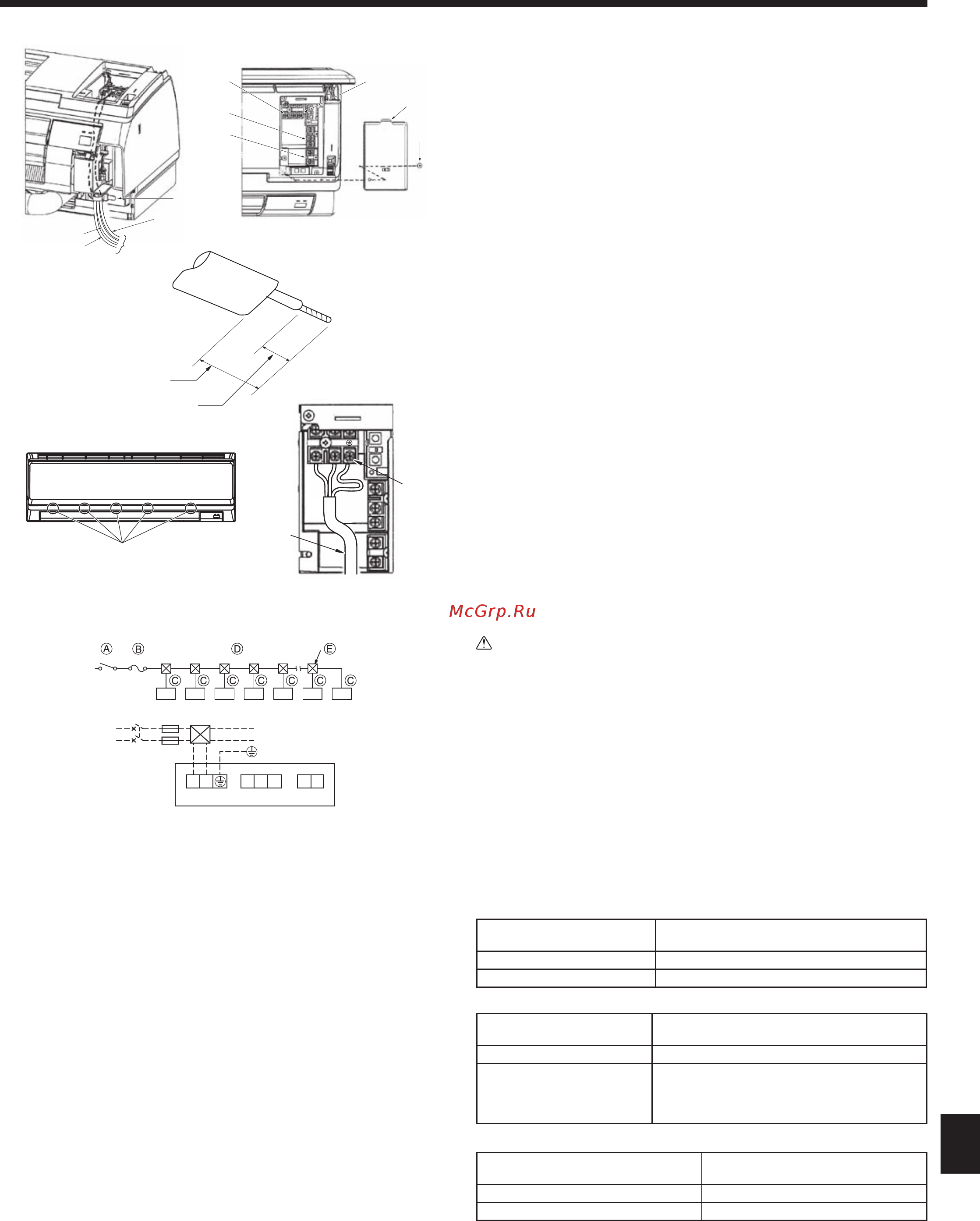

![Mitsubishi Electric PKFY-P50VHM-E [18/20] Электрическиеработы](/views2/1331628/page18/bg12.png)
99
RU
6. Электрическиеработы
6.1. Электропроводка
PKFY-P·VHM-E(Рис.6-1)
Предусмотрена возможность подсоединения без снятия передней панели.
1. Откройте переднюю решетку, снимите винт (1 шт.), затем снимите крышку
электрических компонентов.
*
Электрические работы удобнее вести при снятой панели. При установке
панели убедитесь, что крюки N в пяти точках со стороны вентиляционного
отверстия надежно закреплены.
2.
Надежно подсоедините провода к клеммному щитку.
* Учитывая необходимость в обслуживании, оставляйте запас проводов по
длине.
*
Будьте осторожны при использовании многожильных проводов, поскольку
свободные жилы могут привести к замыканию проводки.
3.
Установите на место снятые части.
4. Закрепите каждый провод хомутом под блоком электрических компонентов.
AКрышка блока электрических компонентов
BКрепежный винтs
CХомут
DЧасть для подсоединения провода заземления
EКлеммная колодка дистанционного управления MA: (1, 2) не имеют полярности
FКлеммная колодка передающего устройства: (M1, M2, S) не имеют полярности
GКлеммная колодка питания (фаза, нейтраль, заземление).
HНаправляющая
IКлеммный винт
JЧасть для подсоединения провода заземления: Подсоедините провод заземления в
направлении, указанном на схеме.
KПровод пульта дистанционного управления
LКоммуникационный кабель
MСиловой кабель
NКрюк
6.2. Силоваяпроводка
• Диаметр проводов должен соответствовать применимым местным и
национальным нормам.
•
Класс проводов электропитания должен быть не ниже 245 IEC 53 или 227
IEC 53.
•
Длина устанавливаемого кабеля заземления должна превышать длину
других кабелей.
•
При установке кондиционера следует предусмотреть переключатель с
расстоянием между контактами 3 мм, 1/8 дюйма на каждом проводе.
Сечение силового кабеля: более 1,5 мм
2
(трехжильный)
Предупреждение:
Никогданеподсоединяйтевнахлестсиловойкабельили
соединительныйкабельвнешнегопитания.Этоможетпривестик
задымлению,возгораниюилинеисправности.
[Рис.6-2]
AПереключатель 16 A
BЗащита от сверхтоков 16 A
CВнутренний блок
DСуммарный рабочий ток не должен превышать 16 A
EПроходная коробка
►Выборнеплавкогопредохранителя(NF)иливыключателятокаутечки
наземлю(NV).
Предо
хранительивыключательдолжныобеспечиватьотключение
всехфазовыхпроводовотисточникапитания.
6.3. Типыкабелейуправления
1. Коммуникационныекабели
Типы коммуникационных
кабелей
Экранированный провод CVVS или CPEVS
Диаметр кабеля Свыше 1,25 мм
2
Длина Менее 200 м
2. Кабелидистанционногоуправления“М-NET”
Тип кабеля дистанционного
управления
Экранированный провод MVVS
Диаметр кабеля Свыше 0,5 до 1,25 мм
2
Длина Для кабелей свыше 10 м длина не должна
превышать максимальную допустимую
длину коммуникационного кабеля, равную
200 м.
3. Кабелидистанционногоуправления“МА”
Тип кабеля дистанционного
управления
2-жильный кабель
(неэкранированный)
Диаметр кабеля От 0,3 до 1,25 мм
2
Длина Менее 200 м
PKFY-P·VHM-E
12mm
55mm
KLM
C
M
H
L
K
D
G
F
E
A
B
Рис.6-2
Рис.6-1
A B E
C
L N
TB2 TB5 TB15
S 1 2
M1 M2
N
L
N
M
J
10_RG79D840H01_ru.indd 99 10/25/2012 11:41:47 AM
