19
• Станина или фундамент должны быть полностью выровнены для уменьшения уровня
шума при работе.
• При монтаже убедитесь, что осадки и конденсат от наружного блока удаляются
полностью и беспрепятственно.
• При монтаже с подводом трубопроводов в нижней части наружного блока станина
или фундамент должны быть устроены так, чтобы нижний край наружного блока на-
ходился на высоте не менее 200 мм от перекрытия.
• Станина или фундамент обеспечивают подъем наружного блока так, чтобы высота
снежного покрова была ниже, чем нижняя граница наружного блока.
Внимание!
• Убедитесь, что наружный блок установлен в сухом, хорошо проветриваемом месте.
• Убедитесь, что шум наружного блока и воздух из вытяжного вентилятора не влия-
ют на окружающие предметы, на имущество соседей или на элементы вентиляции
других объектов.
• Убедитесь, что наружный блок установлен в месте без прямого воздействия источ-
ников тепла, и место установки блока хорошо проветривается.
• Постарайтесь устанавливать наружный блок так, чтобы минимизировать его за-
грязнение пухом, пылью, или другими загрязнениями.
• Запрещается установка наружного блока в местах с сернистой или маслянистой ат-
мосферой.
• Запрещается установка блока в местах с повышенной коррозионной средой.

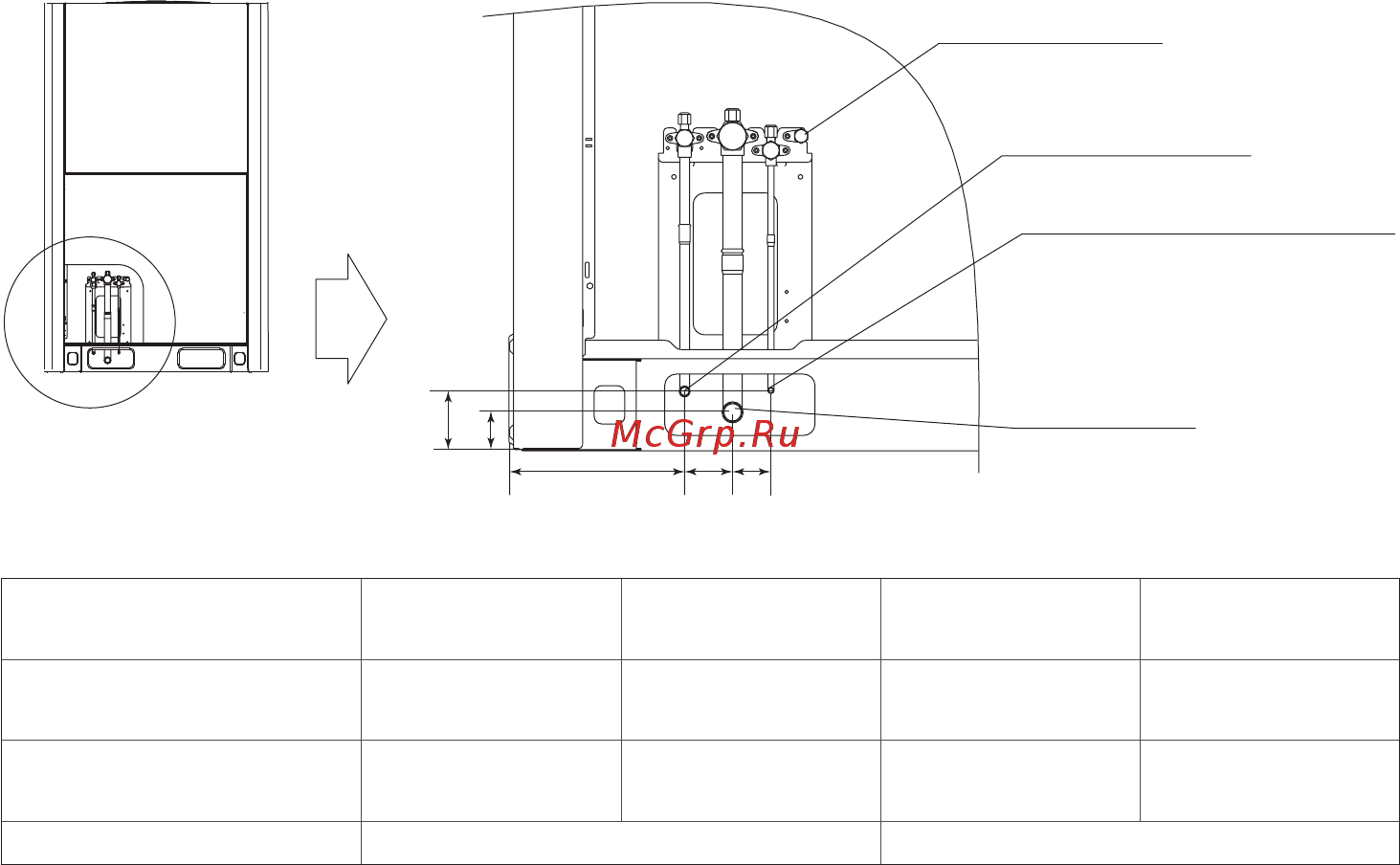

Расположение вентилей и диаметры трубопроводов
Сторона жидкости
Проверка давления,
вакуумирование, перезаправка
Сторона газа
Труба балансировки масла
Для модульных систем при
параллельном соединении;
диаметр трубопровода 8 мм
Сервисный порт
63C
50
50
77
Размеры: мм
LUM-
HE280AMA4-A
LUM-
HE335AMA4-A
LUM-
HE450AMA4-A
LUM-
HE560AMA4-A
Диаметр трубопровода
жидкости, мм (дюйм)
12,7 (1/2) 15,9 (5/8) 15,9 (5/8) 19,1 (3/4)
Диаметр трубопровода
газа, мм (дюйм)
25,4 (1) 28,6 (1-1/8) 31,8 (1-1/4) 31,8 (1-1/4)
Размер С, мм 229 244
