42

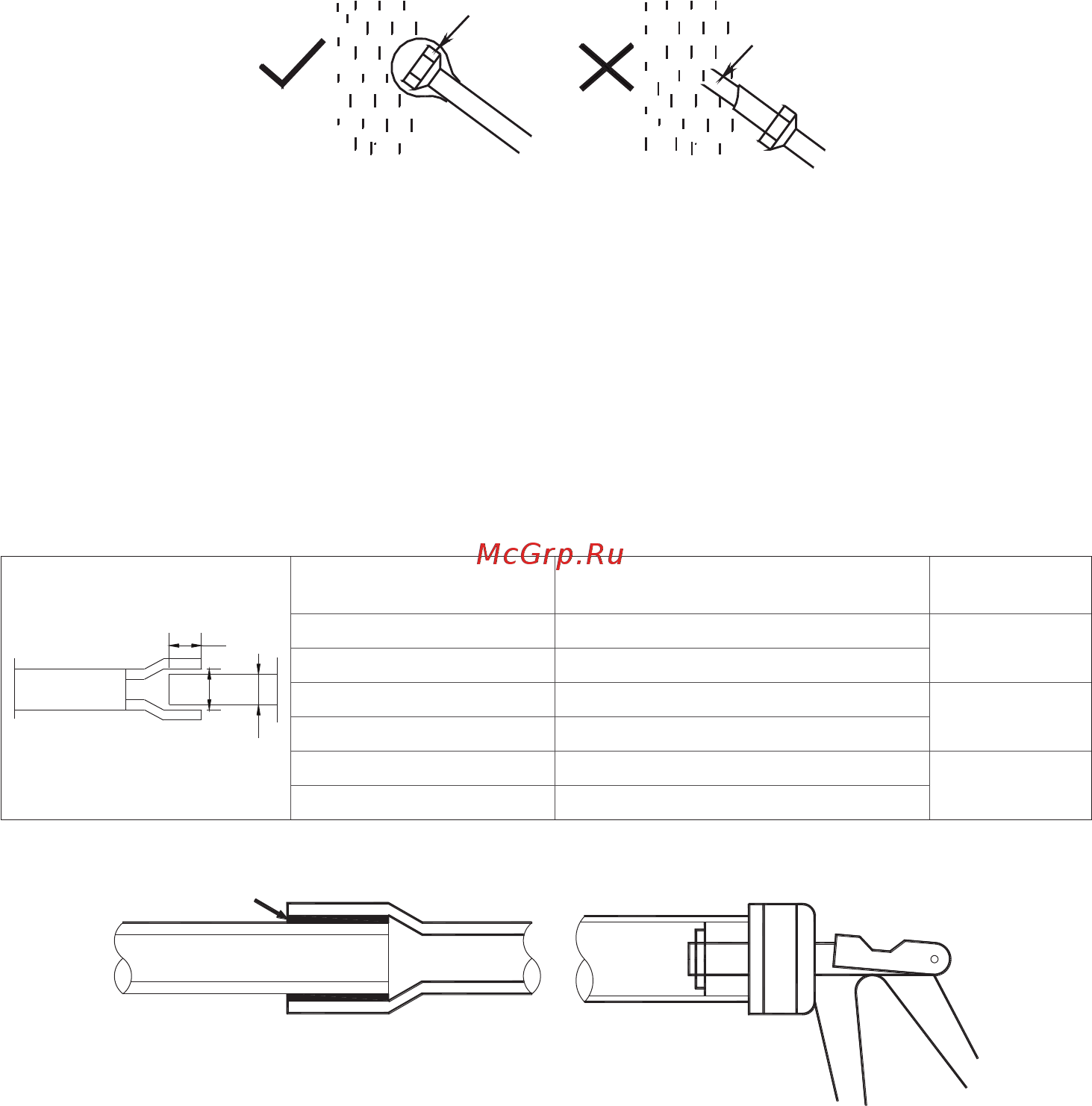

5. Убедитесь, что концы труб заглушены и во время дождя вода не попадает внутрь маги-
страли.
Крышка,
скотч
Дождь
Обработка труб
Используйте труборез для отрезания труб. Запрещается использование ножовок/отрезных
машинок для резки труб, так как опилки могут попасть внутрь трубы.
После отрезки используйте ример для удаления заусенцев. Во время удаления заусенцев от-
крытый конец трубы должен быть направлен вниз, чтобы срезанные заусенцы не попали в
трубу.
При деформации трубы вследствие применения слишком больших усилий запрещается ис-
пользовать эту трубу далее. Отрежьте деформируемый участок трубы.
Расширение трубы
Минимальные размеры соединения при пайке.
A
D
B
Внешний диаметр (D),
мм
Мин. глубина проникновения (B),
мм
Зазор (A~D),
мм
5 < D < 8 6
0,050–0,21
8 < D < 12 7
11 < D < 16 8
0,050–0,27
16 < D < 25 10
25 < D < 35 12
0,050–0,35
35 < D < 45 14
При стыковке труб (труба в трубу) используются расширители.
Пайка
Так же, как и при вальцовке труб, следует применять ример перед началом процедуры рас-
ширения.
После расширения труб следует ослабить нажим на рычаги расширителя, слегка провернуть
расширитель по оси трубы, и снова зажать рычаги. Это следует сделать из-за особенностей
конструкции расширителя, которая не позволяет равномерно расширить трубу в один проход.
