81
18. Меры предосторожности, связанные с
утечкой хладагента
Данный кондиционер использует в работе хладагент R410A, который является безопасным,
безвредным и не воспламеняется. Но хладагент R410A — относительно тяжелый газ, который
в случае утечки может заполнить замкнутое помещение и вытеснить из него кислород, не-
обходимый для дыхания человека. Поэтому рекомендуется принять дополнительные меры
безопасности при эксплуатации кондиционера.
Пороговая плотность R410A — 0,3 кг/м
3
. Данное количество хладагента в помещении не может
повредить человеку.
Рассчитайте объем помещения, где установлен внутренний блок.
Рассчитайте объем хладагента (из расчета заводская заправка + количество дозаправляемо-
го хладагента).
Рассчитайте плотность хладагента в данном помещении: объем хладагента разделить на
объем помещения. Полученное значение должно быть менее 0,3.
В случае, если пороговая плотность согласно расчету превышает 0,3, следует предусмотреть
дополнительные меры предосторожности, например, механическую вентиляцию. Если это
невозможно, требуется установить детектор утечек хладагента, связанный с механическим
устройством вентиляции или с сигнализацией.

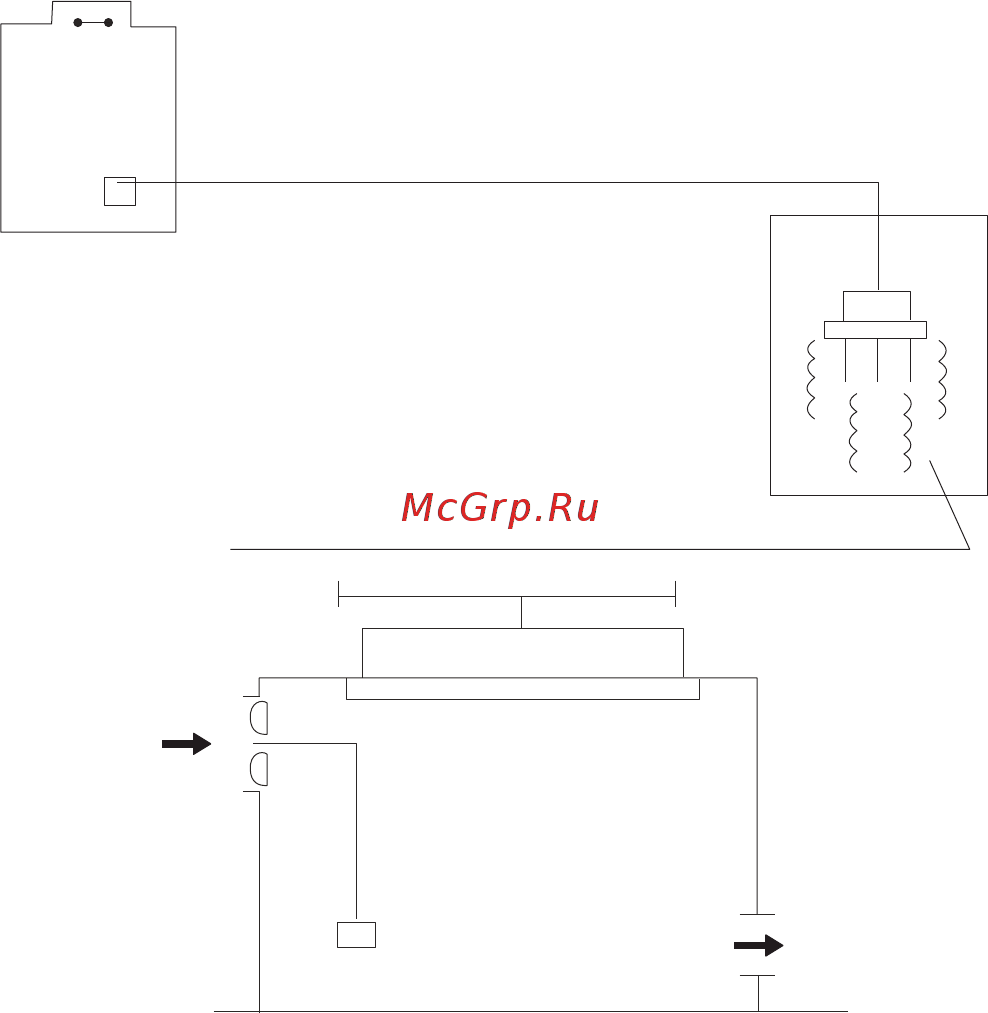

Наружный блок
Комнатный детектор утечек хладагента
Внутренний блок
Свежий
воздух
Удаление
хладагента
Важно!
При сборе хладагента нажмите кнопку принудительного охлаждения. В процессе сбора
не понижайте давление ниже 0,2 MПа, чтобы не повредить компрессор.
