Lessar LUM-HE560AMA4-A [24/84] Монтаж воздушных коробов
![Lessar LUM-HE560AMA4-A [24/84] Монтаж воздушных коробов](/views2/1333278/page24/bg18.png)
24
7. Монтаж воздушных коробов
В стандартной комплектации статическое давление вентилятора не превышает 20 Па. По от-
дельному заказу возможна поставка наружных блоков с вентиляторами, статическое давле-
ние которых может доходить до 40 Па, а в некоторых случаях выше.
Перед установкой короба требуется снять защитную решетку с вентиляторов наружного блока.
Запрещается организовывать более одного поворота корпуса воздуховода, в противном слу-
чае возможно снижение эффективности работы оборудования и выход его из строя.
В случае установки защитной решетки на выходе воздуховода угол наклона лопастей этой
решетки не должен превышать 15°. Для уменьшения шума и вибраций используйте гибкие
вставки между наружным блоком и каналом.

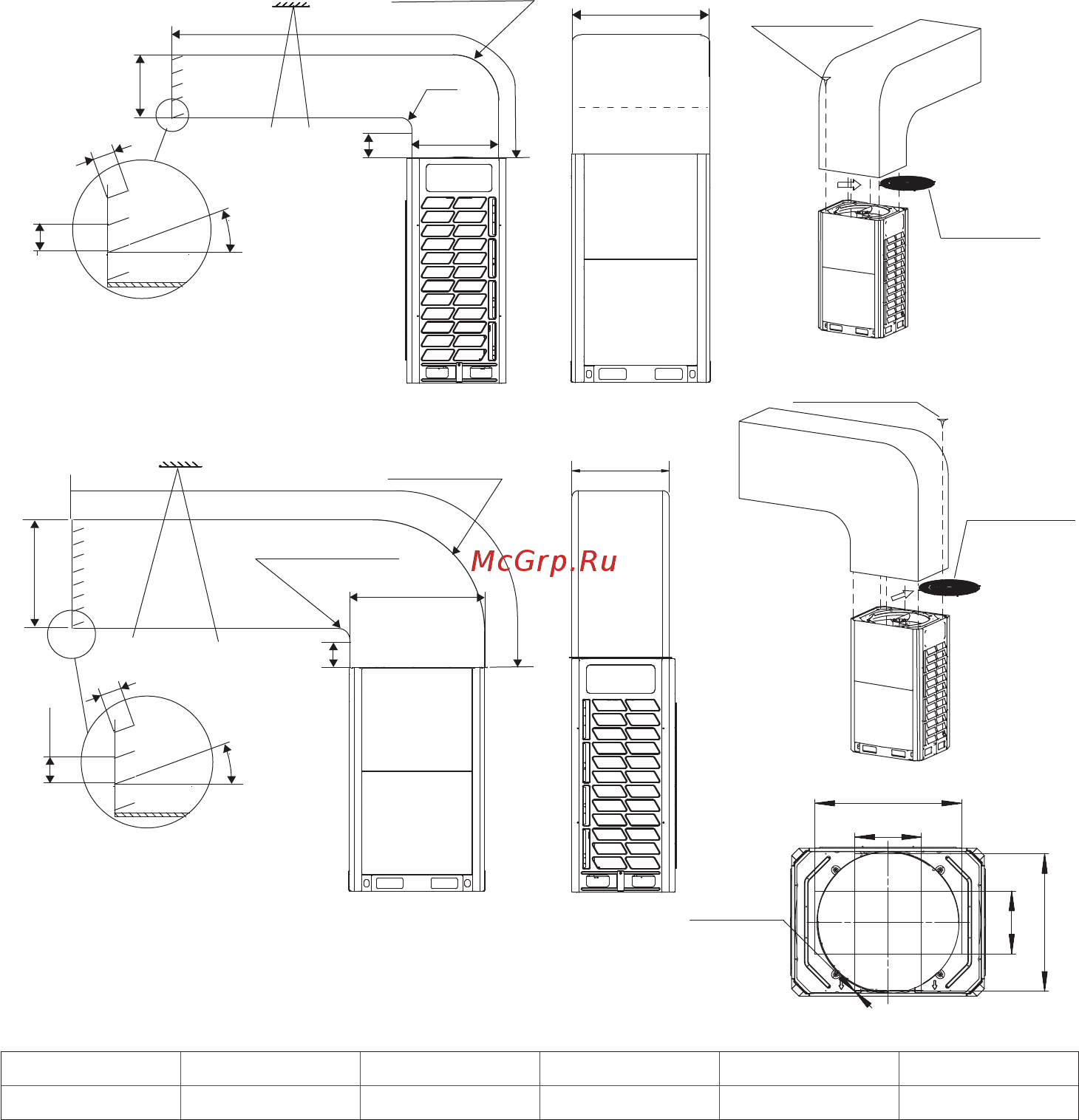

LUM-HE280AMA4-A, LUM-HE335AMA4-A
Пример 1
Пример 2
Удалить
решетку
перед
установкой
короба
8 саморезов
731
750
750
340
320
704
8×φ3.3
Подвес
Скругление E
Опциональная решетка
731
C
D
B
90
100
θ
Скругление A
Скругление D
Подвес
Скругление А
B
C
90
100
θ
770
750
Опциональная решетка
Удалить
решетку
перед
установкой
короба
8 саморезов
Размеры: мм
А, мм В, мм С, мм D, мм E, мм
Ɵ
А ≥ 300 B ≥ 250 C ≤ 3000 731 ≤ D ≤ 770 E = A + 731 Ɵ ≤ 15°
