![Lessar LUM-HE560AMA4-A [21/84] Размещение наружных блоков в 1 ряд](/img/pdf.png)
Lessar LUM-HE560AMA4-A [21/84] Размещение наружных блоков в 1 ряд
![Lessar LUM-HE450AMA4-A [21/84] Размещение наружных блоков в 1 ряд](/views2/1333278/page21/bg15.png)
21
>1000 мм
от 100 до 500 мм
от 100 до 500 мм
>1000 мм
>1000 мм
>1000 мм
Если наружные блоки объединены в единую сеть, блоки должны быть размещены на одном
уровне.

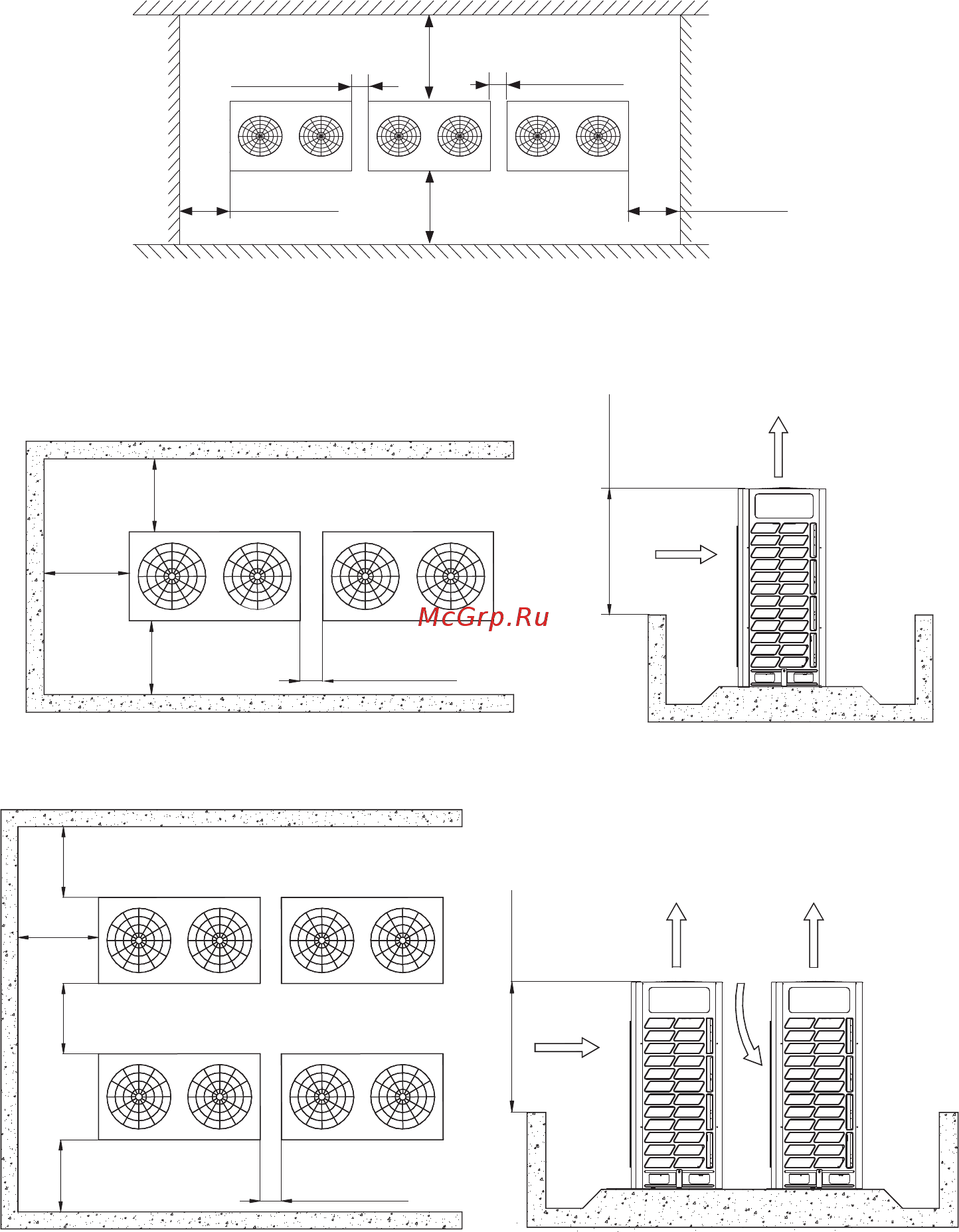

Размещение наружных блоков в 1 ряд
>1 м
>1 м
>1 м
100–500 мм
Передняя
панель
>800 мм
Размещение наружных блоков в 2 ряда
>1 м
>1 м
>1 м
>1 м
100–500 мм
>800 мм
Передняя
панель
Передняя
панель
Передняя
панель
