32

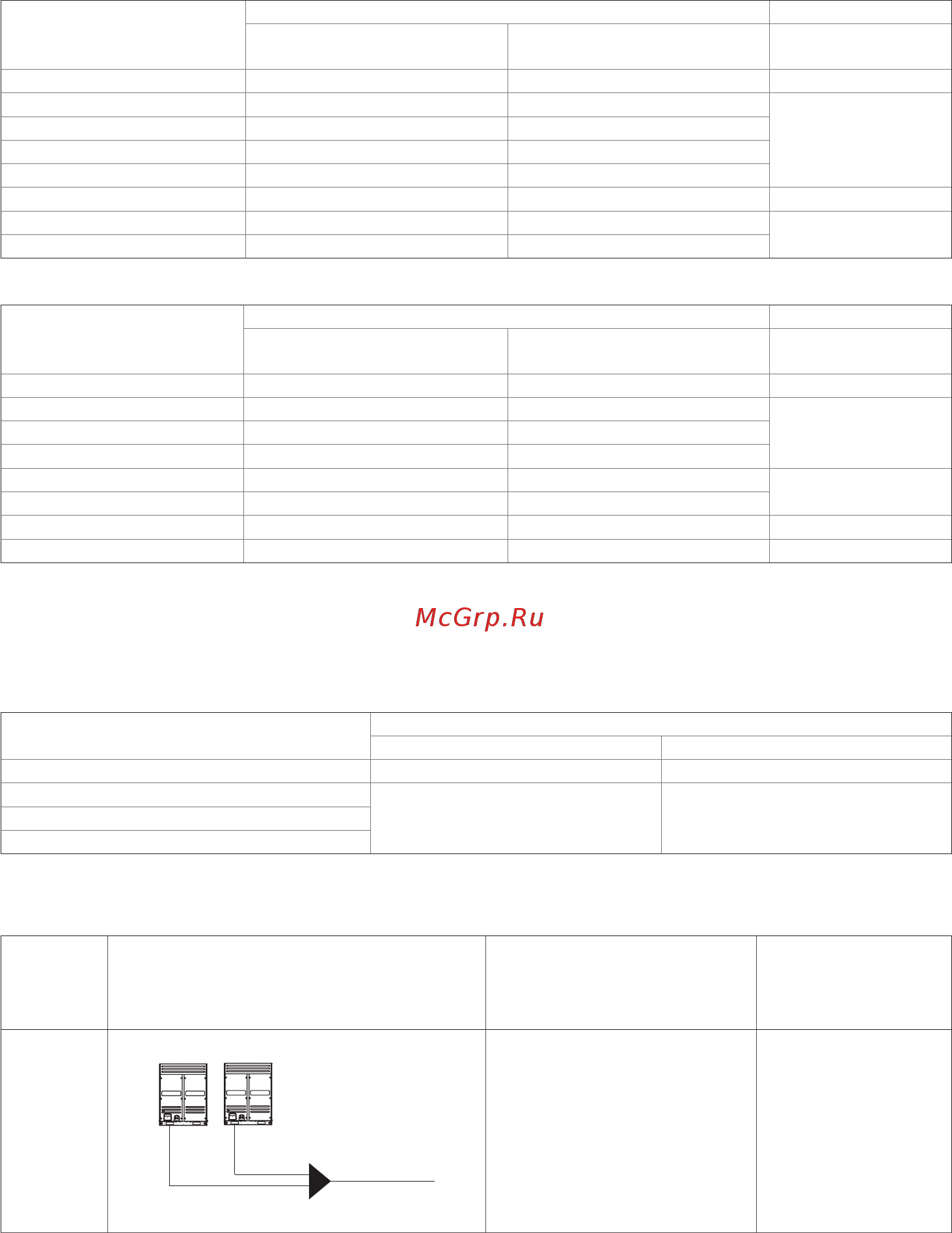

Подключение основного трубопровода от наружного блока до первого
разветвителя (L1)
Диаметры трубопроводов при длине всей жидкостной магистрали менее 90 метров.
Суммарная
производительность
наружных блоков, кВт
Диаметры трубопроводов
Газовый
трубопровод, мм (дюйм)
Жидкостной
трубопровод, мм (дюйм)
Первый
разветвитель
28,0 Ø 22,2 (7/8) Ø 9,53 (3/8) LZ-UHR2
33,5 Ø 25,4 (1) Ø 12,7 (1/2)
LZ-UHR3
45,0 Ø 28,6 (1-1/8) Ø 12,7 (1/2)
от 45,0 до 68,0 Ø 28,6 (1-1/8) Ø 15,88 (5/8)
от 68,0 до 90,0 Ø 31,8 (1-1/4) Ø 19,1 (3/4)
от 90,0 до 135,0 Ø 38,1 (1-1/2) Ø 19,1 (3/4) LZ-UHR4
от 135,0 до 180,0 Ø 41,3 (1-5/8) Ø 22,2 (7/8)
LZ-UHR5
более 180,0 Ø 44,5 (1-3/4) Ø 25,4 (1)
Диаметры трубопроводов при длине всей жидкостной магистрали 90 метров и более.
Суммарная
производительность
наружных блоков, кВт
Диаметры трубопроводов
Газовый
трубопровод, мм (дюйм)
Жидкостной
трубопровод, мм (дюйм)
Первый
разветвитель
28,0 Ø 25,4 (1) Ø 12,7 (1/2) LZ-UHR2
33,5 Ø 28,6 (1-1/8) Ø 15,88 (5/8)
LZ-UHR345,0 Ø 31,8 (1-1/4) Ø 15,88 (5/8)
от 45,0 до 68,0 Ø 31,8 (1-1/4) Ø 19,1 (3/4)
от 68,0 до 90,0 Ø 38,1 (1-1/2) Ø 22,2 (7/8)
LZ-UHR4
от 90,0 до 135,0 Ø 38,1 (1-1/2) Ø 22,2 (7/8)
от 135,0 до 180,0 Ø 44,5 (1-3/4) Ø 25,4 (1) LZ-UHR5
более 180,0 Ø 54,0 (2-1/8) Ø 25,4 (1) LZ-UHR6
Внимание!
Размер трубопровода может быть увеличен, если этого требуют условия прокладки!
Подключение трубопроводов к наружному блоку
Модель наружного блока
Диаметры трубопроводов
Газовый трубопровод, мм Жидкостной трубопровод, мм
LUM-HE280AMA4-A Ø 25,4 Ø 12,07
LUM-HE335AMA4-A
Ø 31,8 Ø 15,9LUM-HE450AMA4-A
LUM-HE560AMA4-A
Разветвители для наружных блоков
Кол-во
наружных
блоков,
шт.
Иллюстрация
Диаметры трубопроводов
при подключении к наруж-
ному блоку, мм
Комплект раз-
ветвителей для
наружных блоков
(L, M, N)
2
Основной
трубопровод
L
g1g2
g1 и g2:
для
LUM-HE280AMA4-A
LUM-HE335AMA4-A
Ø 25,4 (1) / Ø 12,07 (1/2)
для
LUM-HE450AMA4-A
LUM-HE560AMA4-A
Ø 31,8 (1-1/4) / Ø 15,88 (5/8)
LZ-VHR2
