13

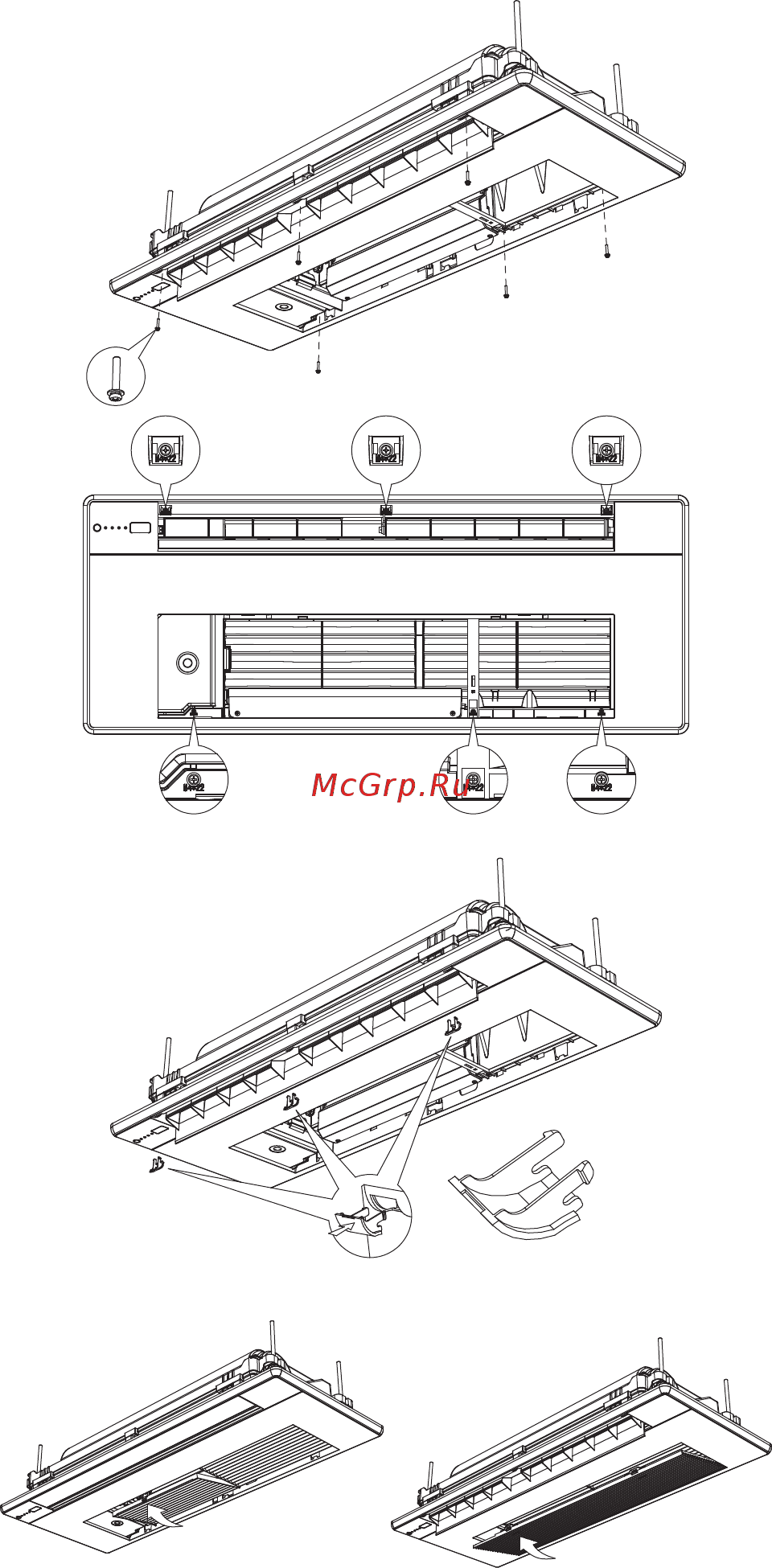

6 болтов M4x22
Крепежные винты спрятаны под крышками.
Установите фильтр и защитную решетку.
Провод дисплея должен быть проложен строго по контуру на панели, чтобы панель не могла
давить на пролегающий провод.
