9
• В автомобилях, кабинах или других
местах, где возможна сильная тряска
или толчки.
• В местах с сильным электромагнит-
ным полем.
• На кухнях или других местах с высокой
концентрацией газа или масла.
• В местах с кислотными или щелочны-
ми парами.
• В других местах с особой атмосферой.
Если избежать установки в таком месте
нельзя, проконсультируйтесь с Вашим
сервисным центром.

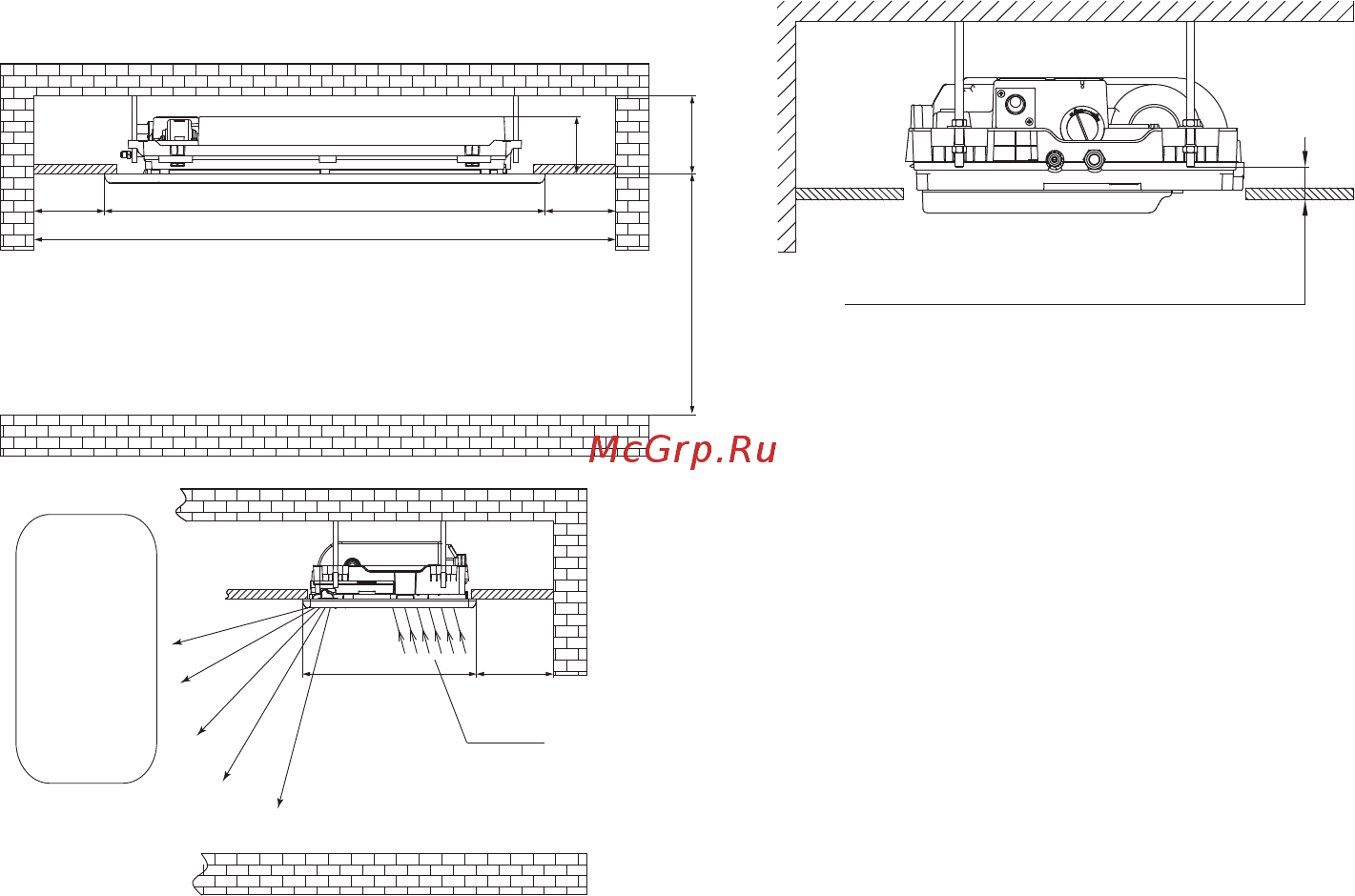

Сервисное пространство
Перед установкой блока убедитесь, что обе-
спечено достаточное пространство для про-
ведения работ по сервисному обслуживанию
оборудования.
≥ 163
≥ 1400
1180
≥100
≥100
153
≤ 3200
Высота установки кассеты (расстояние от нижней части
панели до пола) не может превышать 3,2 метра!
465
≥200
Диапазон работы жалюзи
Вход
воздуха
Не должно быть
никаких препятствий
для выхода воздуха!
При монтаже используйте картонный шаблон,
идущий в комплекте с внутренним блоком.
При монтаже внутреннего блока учитывайте,
что над внутренним блоком должно остаться
свободное пространство до потолка разме-
ром как минимум 10 мм. При несоблюдении
этого требования внутренний блок может шу-
меть и вибрировать.
Потолочная конструкция должна быть рас-
считана на тройной вес внутреннего блока.
Внутренний блок должен подвешиваться на
шпильках диаметром 10 мм или более.
В случае установки внутреннего блока в стро-
ящихся помещениях все проверки трубопро-
водов должны быть проведены до зашивки
потолка.
Внимание!
Обратите внимание, что высота вну-
треннего блока над полом не должна пре-
вышать 3,2 метра от нижней границы
внутреннего блока!
При монтаже внутреннего блока шпильки
должны быть расположены так, чтобы их ниж-
ний край на 3–4 см не доходил до края под-
весного потолка.
Разница между нижней частью шпилек
крепления и нижней частью потолка
должна быть 3–4 см
Внимание!
Дополнительно убедитесь, что место
установки не будет препятствовать
обеспечению необходимого уклона для
установки трубопровода отвода конден-
сата.
