26

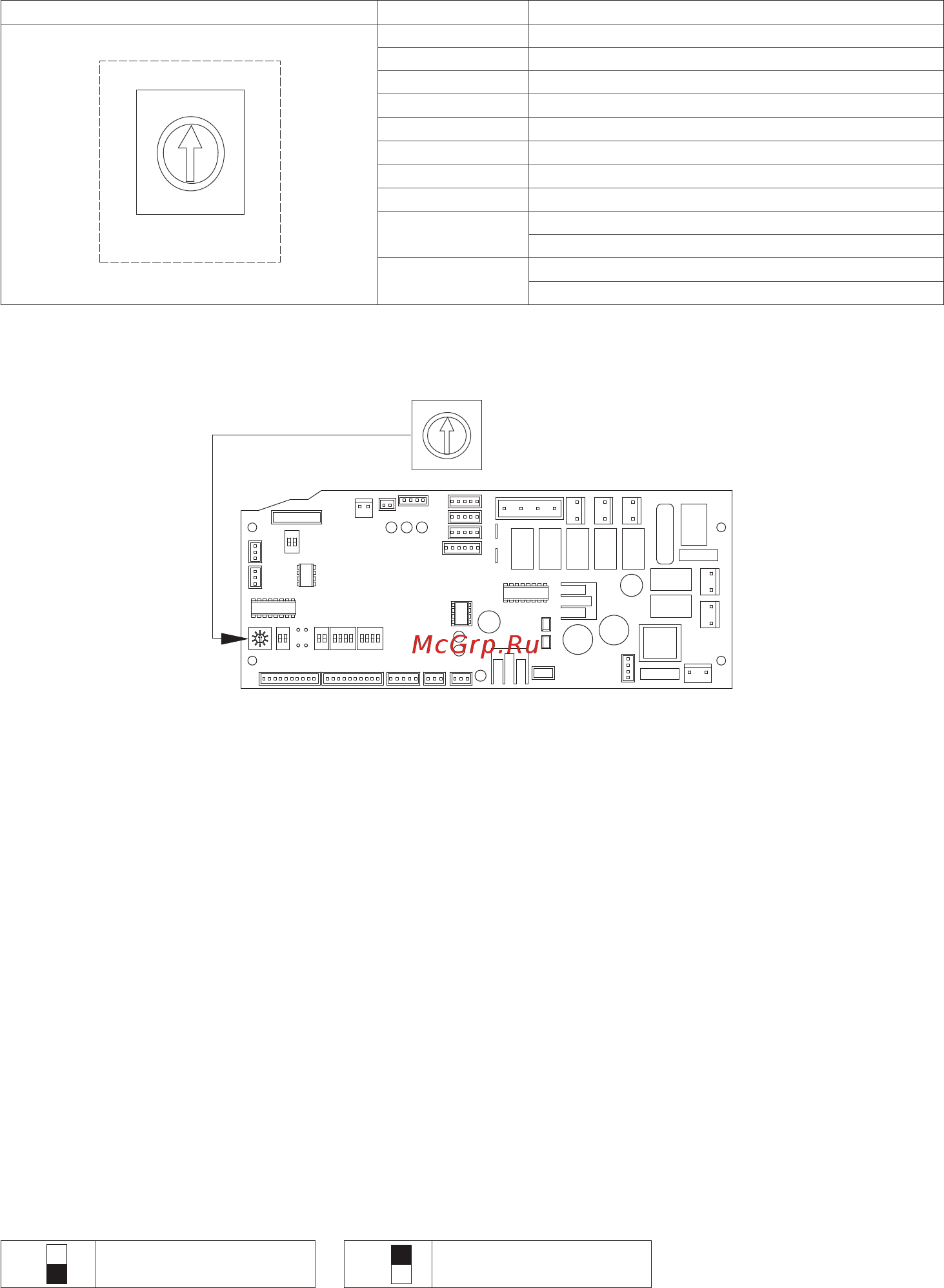

Установка кода производительности
ENC1 Код Производительность, Вт
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
ENC1
POWER_S
0 2,2 кВт
1 2,8 кВт
2 3,6 кВт
3 4,5 кВт
4 5,6 кВт
5 7,1 кВт
6 8,0 кВт
7 9,0 кВт
8
10,0 кВт
11,2 кВт
9
12,5 кВт
14,0 кВт
Примечание
Код производительности устанавливается на заводе. Может быть изменен только спе-
циалистами.
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
ENC1
CN10 CN15
CN20 CN5 CN23
CN25
SW5 SW2 SW1SW6ENC1
CN16
CN1
CN22
CN21
CN14
CN8
CN6
CN7
CN12
CN13 CN3
CN2
CN18
CN19
CN4
CN11
CN9 CN17
SW7
J1
J2
Основная
плата управления
Настройка адресации внутреннего блока
На каждый внутренний блок перед началом
работы необходимо установить адрес, чтобы
данный блок мог видеть сеть из других вну-
тренних и наружных блоков.
Для одной адресной системы одновременно
доступны не более 64 адресов от 0 до 63. При
выставлении адресации в ручном режиме
не забудьте обесточить блок перед началом
работ.
Для внутренних блоков типа LSM-HxxB1CIA2
адрес может быть выставлен автоматически
при включении наружного блока. Подробную
инструкцию по адресации системы смотрите
в инструкции по монтажу наружного блока.
Внимание!
Система автоматической адресации не-
совместима с блоками старых типов и не
будет корректно работать при их вклю-
чении в общую сеть!
Если автоматическая адресация не устанав-
ливается, устанавливается некорректно, или
требуется изменить адреса внутренних бло-
ков, используйте сервисный пульт LZ-VFPE2.
Данный пульт поставляется в комплекте с
каждым наружным блоком.
Назначение переключателей на плате внутреннего блока
Обозначение DIP переключателей
ON
Положение 0
ON
Положение 1
