Lessar LSM-H28B1CIA2 [24/32] Сигнальная линия и линия питания внутреннего блока
![Lessar LSM-H28B1CIA2 [24/32] Сигнальная линия и линия питания внутреннего блока](/views2/1333590/page24/bg18.png)
24

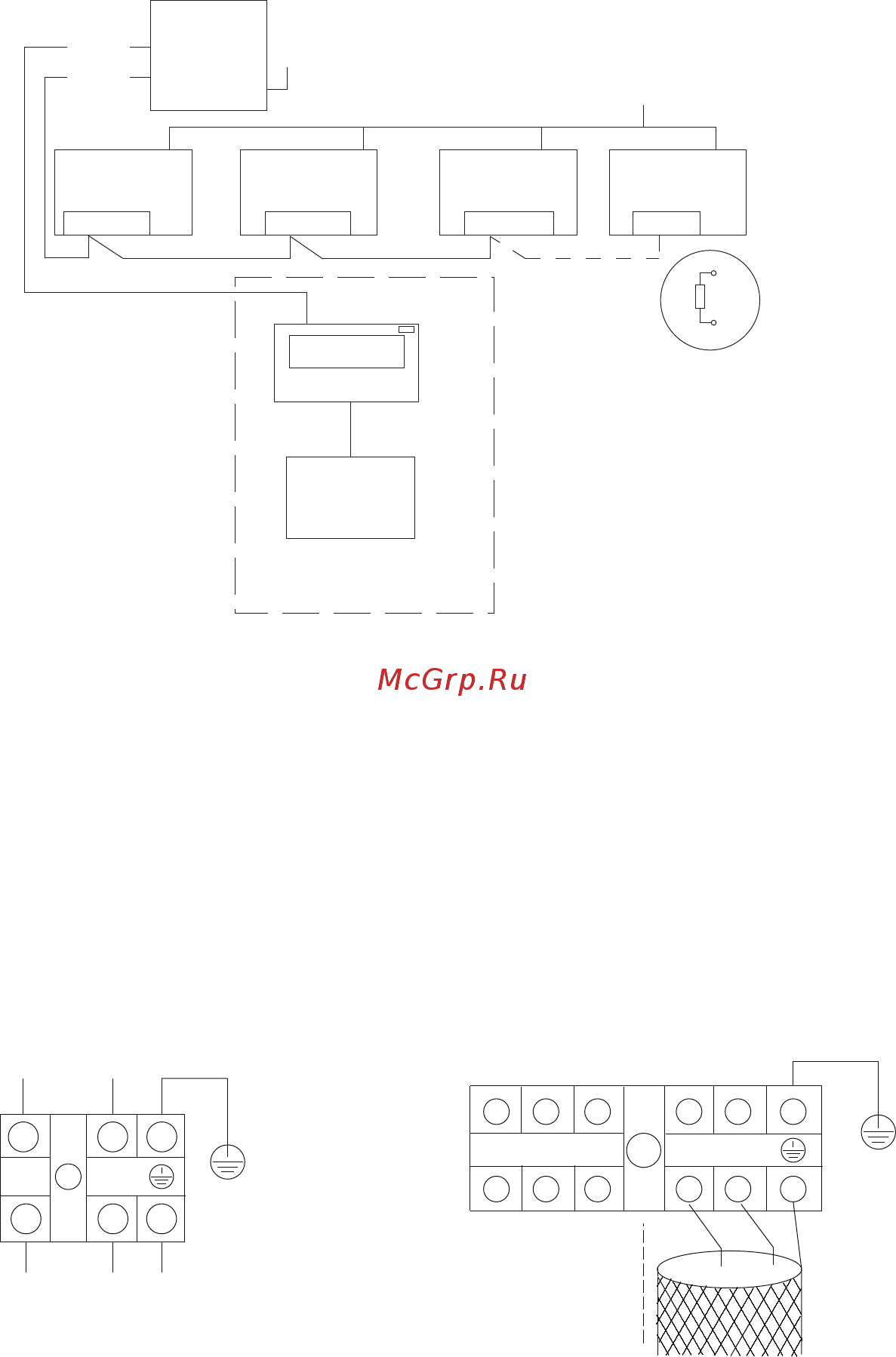

Схема подключения электропитания
ВНУТРЕННИЙ
БЛОК
P, Q, E
......
НАРУЖНЫЙ
БЛОК
ВНУТРЕННИЙ
БЛОК
ВНУТРЕННИЙ
БЛОК
ВНУТРЕННИЙ
БЛОК
P, Q, E P, Q, E P, Q, E P, Q, E
X, Y, E
X, Y, E
Шлюз или
сервер
F1, F2, E
ОПЦИИ
заказывается дополнительно
Питание
220 В/50 Гц
Питание
3 ф./380 В/50 Гц
P
Q
Внимание!
Установите терминатор (резистор) в конце сигнальной линии (клеммы P и Q). Данное
решение позволит избежать помех в сигнальной линии. Терминатор идет в комплекте с
каждым внутренним блоком.
Сигнальная линия и линия питания внутреннего блока
Подключите сигнальную линию согласно маркировки клемм. Неправильное подключение при-
ведет к неисправности.
Надежно изолируйте соединения.
Схема подключения
электропитания
Питание внутреннего блока
220–240 В/50 Гц
L N
Схема подключения сигнальной
линии
P QX Y E
Сигнальная линия
к наружному блоку
