25

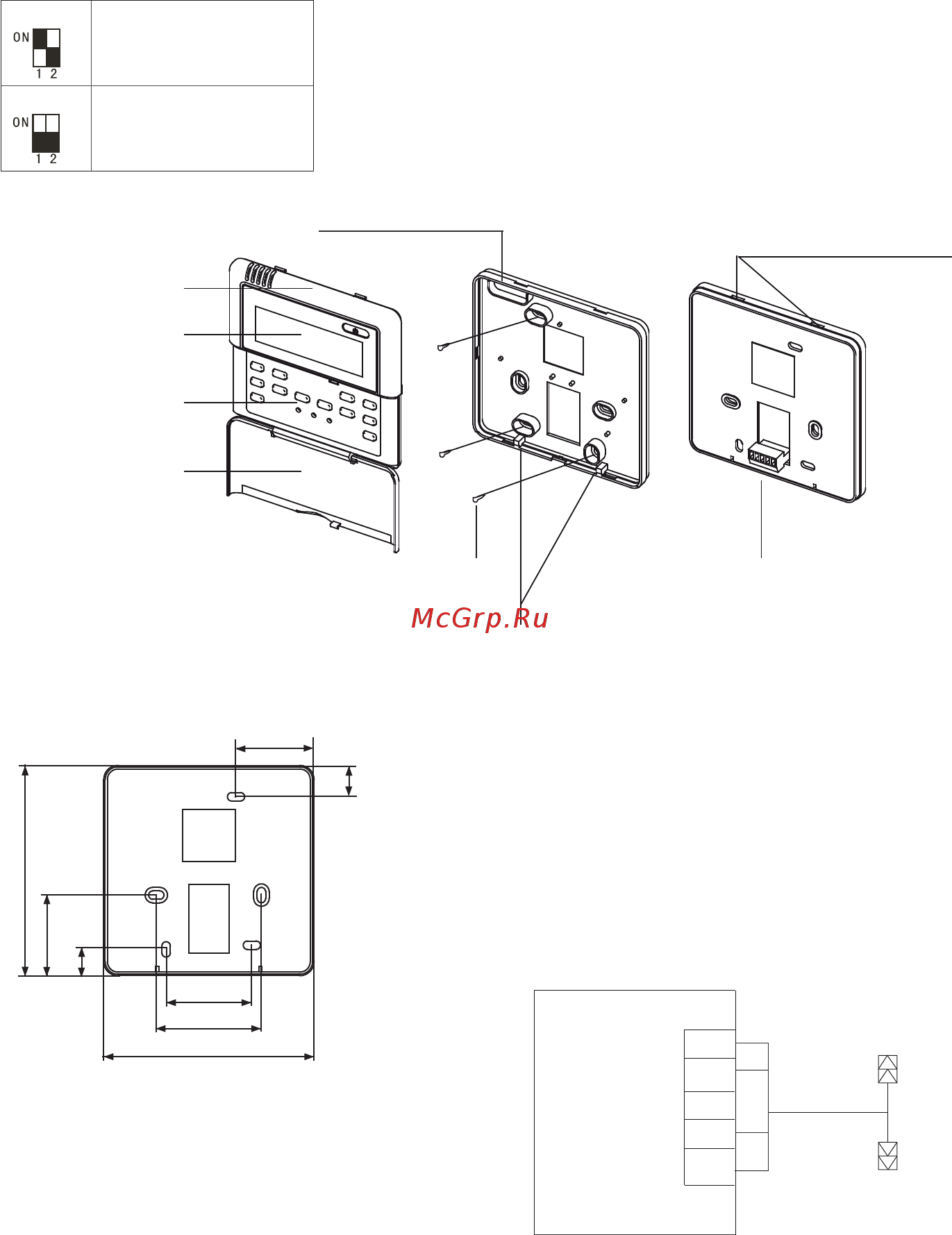

Монтаж проводного пульта управления LZ-UPW6
Подцепите отверткой крышку пульта ДУ и
снимите ее.
В зависимости от используемой мультизо-
нальной системы необходимо выставить по-
ложение переключателя SW1.
SW1
2-трубная система
SW1
3-трубная система
Примечание
Не заворачивайте винты слишком туго,
иначе крышка может продавиться или
сломаться ЖКдисплей.
При установке крышки пульта ДУ будьте вни-
мательны, чтобы не повредить провода.
Задняя крышка
Передняя крышка
Экран LCD
Кнопки управления
Защитная крышка
Аккуратно тонкой отверткой нажмите
на язычок и откройте панель
Клеммная колодка для
подключения проводов
Винты крепления
внутреннего корпуса
Пазы
Установочные размеры
60
46
120
120
17
18
44
49
Размеры: мм
Перед установкой пульта ДУ выполните скры-
тую проводку кабеля в точку, соответствую-
щую середине верхней кромки пульта ДУ.
В случае необходимости монтажа на твердой
стене и с невозможностью обеспечить плот-
ное прилегание пульта к этой стене вместе
с пультом управления используйте коробку
для монтажа пульта на вертикальных поверх-
ностях.
Подключение
Проводной пульт
К панели блока
К внутреннему блоку
X, Y порт
2-жильный
кабель
4-жильный
кабель
2-жильный
кабель
A
+5V
GND (E)
X
Y
B
C
D
