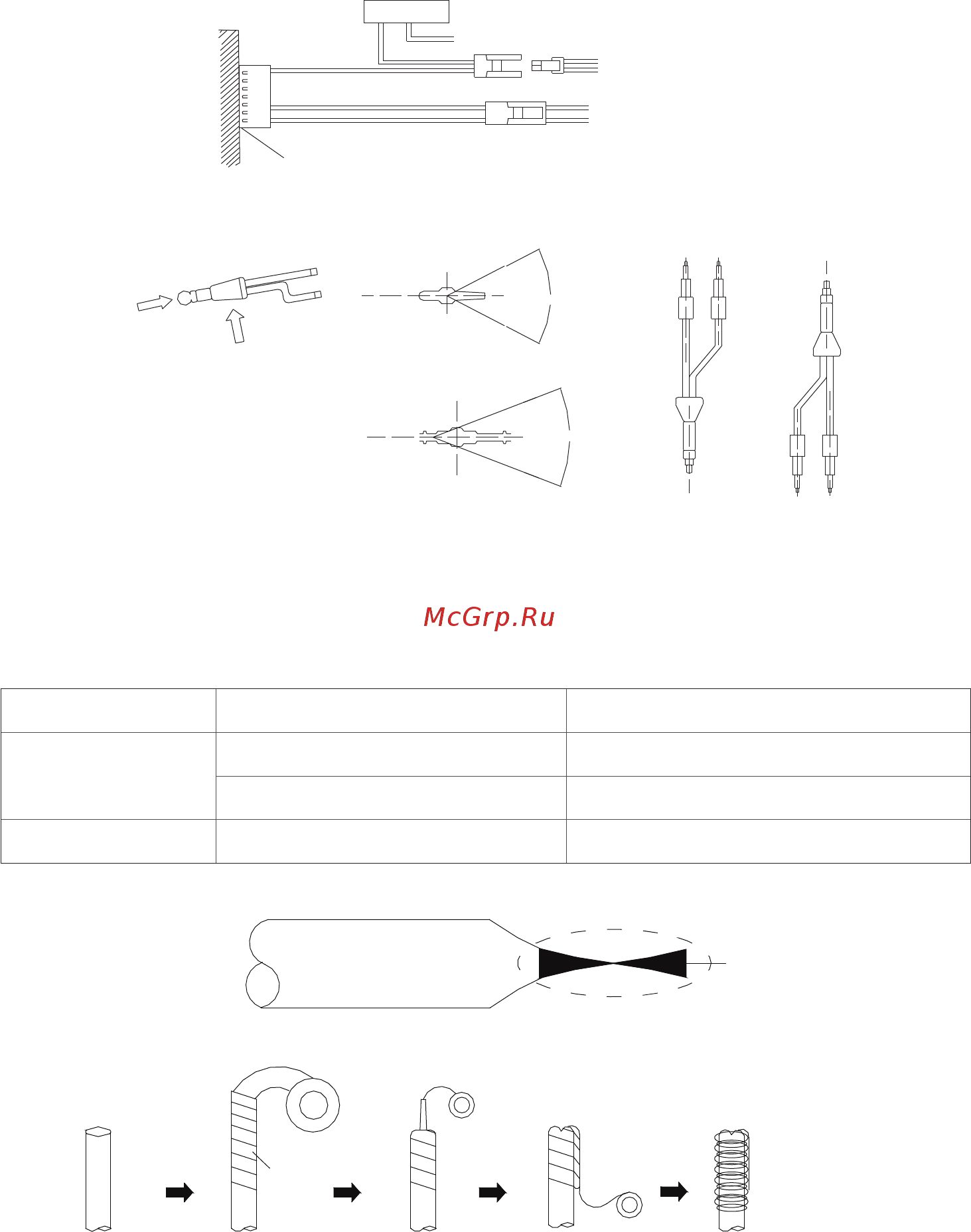

16
1 3 5 7
Подключение к плате управления
белый
белый
белый
пурпурный
красный
Питание 220 В/50 Гц
красный
Датчик уровня
конденсата
черный
черный
• Используйте специальную холодильную трубу.
• Разветвитель можно монтировать в горизонтальной или вертикальной плоскости (см. рис.).
B
±30°
±30°
A
B
A
Монтаж холодильной трубы
Защита холодильной трубы
При хранении или после монтажа трубопровода до завершения подключений все трубы необ-
ходимо предохранять от попадания внутрь грязи или влаги. Следуйте рекомендациям табли-
цы ниже для выбора метода сохранения труб в зависимости от места хранения.
Место Период хранения Способ хранения
На улице
Более трех месяцев Запаять концы
Менее трех месяцев Запаять или заизолировать
В помещении Без ограничений Запаять или заизолировать
1. Запаянный конец предотвращает попадание влаги и грязи внутрь трубы.
Медная труба
Зона пайки
2. Заизолируйте концы трубопровода полиэтиленовой лентой, как показано на рисунке ниже.
Медная труба
Открытый конец
Открытый
конец
