17

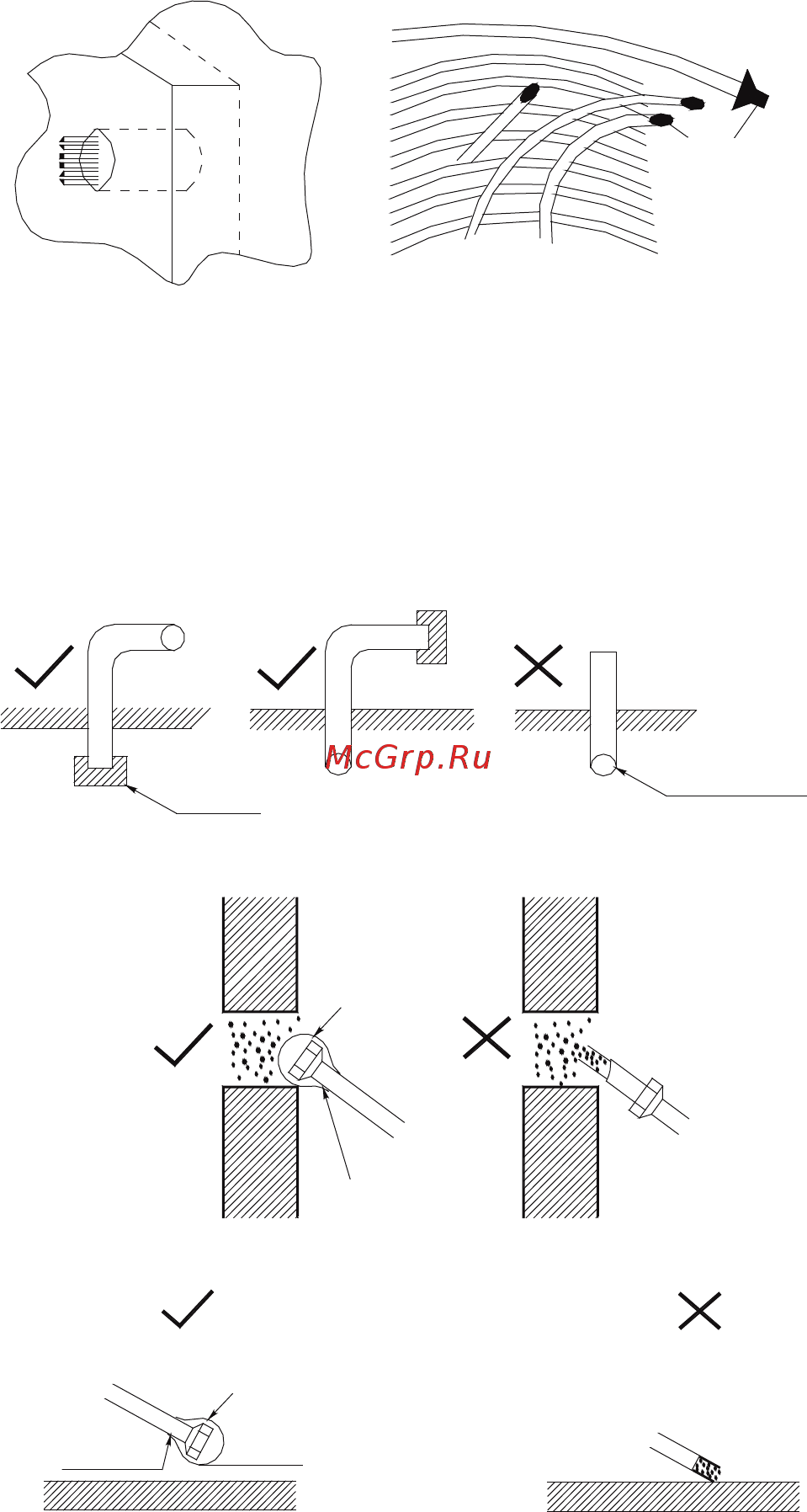

3. Необходимо обратить внимание на следующие моменты.
• При протягивании трубы через отверстие существует вероятность попадания грязи
внутрь неизолированной с концов трубы.
Закройте
концы труб
• Если открытый конец трубопровода находится на улице, велика вероятность попадания
внутрь трубы пыли, грязи, или капель дождя, особенно, если труба расположена верти-
кально.
Меры предосторожности
1. Защищайте открытые концы трубопровода от влаги и грязи.
До окончания подключений ставьте заглушки на концы труб.
• Старайтесь располагать открытый конец трубопровода книзу.
Крышка
Крышка
Трубопровод
2. При подаче трубы через отверстие в стене обязательно одевайте заглушку на конец трубы.
Стена
Стена
Пластиковый
пакет
Изолента,
скотч
3. Не кладите трубу прямо на землю или грязную поверхность.
Пластиковый пакет
или крышка
Скотч
Пол Пол
Не прикасайтесь
к поверхности
пола
