12

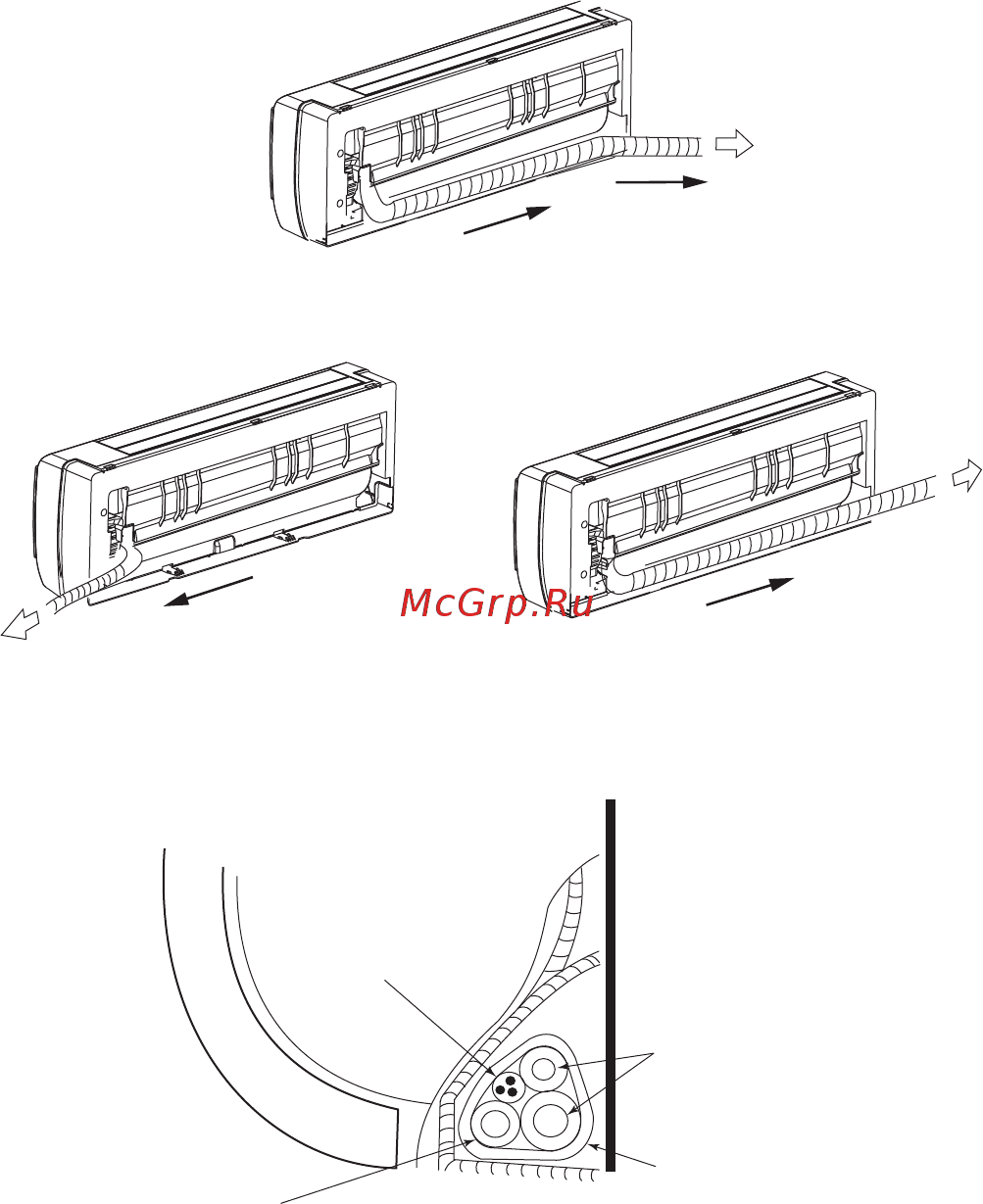

• Для подключения фреонопровода сзади слева или сзади справа прокладывайте коммуни-
кации так, как показано на рисунках.
Правый монтаж трубопроводов Левый монтаж трубопроводов
Монтаж трубопроводов налево и назад
• Надежно соедините трубопроводы. Проверьте надежность соединений. Смотри описание
подключения трубопроводов в соответствующем разделе.
Внутренний
блок
Соединительный
кабель
Слив конденсата
Оберточная лента
Соединительные
трубы
