46
Заправка
Порядок действий.
1. Подсоедините шланг к заправочному баллону.
2. Вытесните воздух из шланга фреоном, немного приоткрыв клапан заправочного баллона.
3. Откройте клапан заправочного баллона
4. Приоткройте клапан низкого давления на гребенке (манометрическом коллекторе) и вы-
тесните воздух.
5. Не закрывая клапан, плотно подсоедините шланг к сервисному порту 3-ходового клапана
наружного блока.
6. Заправьте систему. Заправляйте оборудование жидким хладагентом.
7. Для окончания заправки закройте клапан низкого давления гребенки (манометрический
коллектор).
8. Быстро отсоедините заправочный шланг от сервисного порта 3-ходового клапана.
9. Установите заглушки на сервисный порт, и на порты для открытия вентилей (под шести-
гранный ключ).
10. Обязательно проведите проверку гидравлического контура на возможные утечки, проверку
производите в точках проверки с помощью течеискателя или мыльной пены.
Используйте динамометрический ключ для затяжки соединений с усилием 18 Н·м. Проверьте
на наличие утечек.

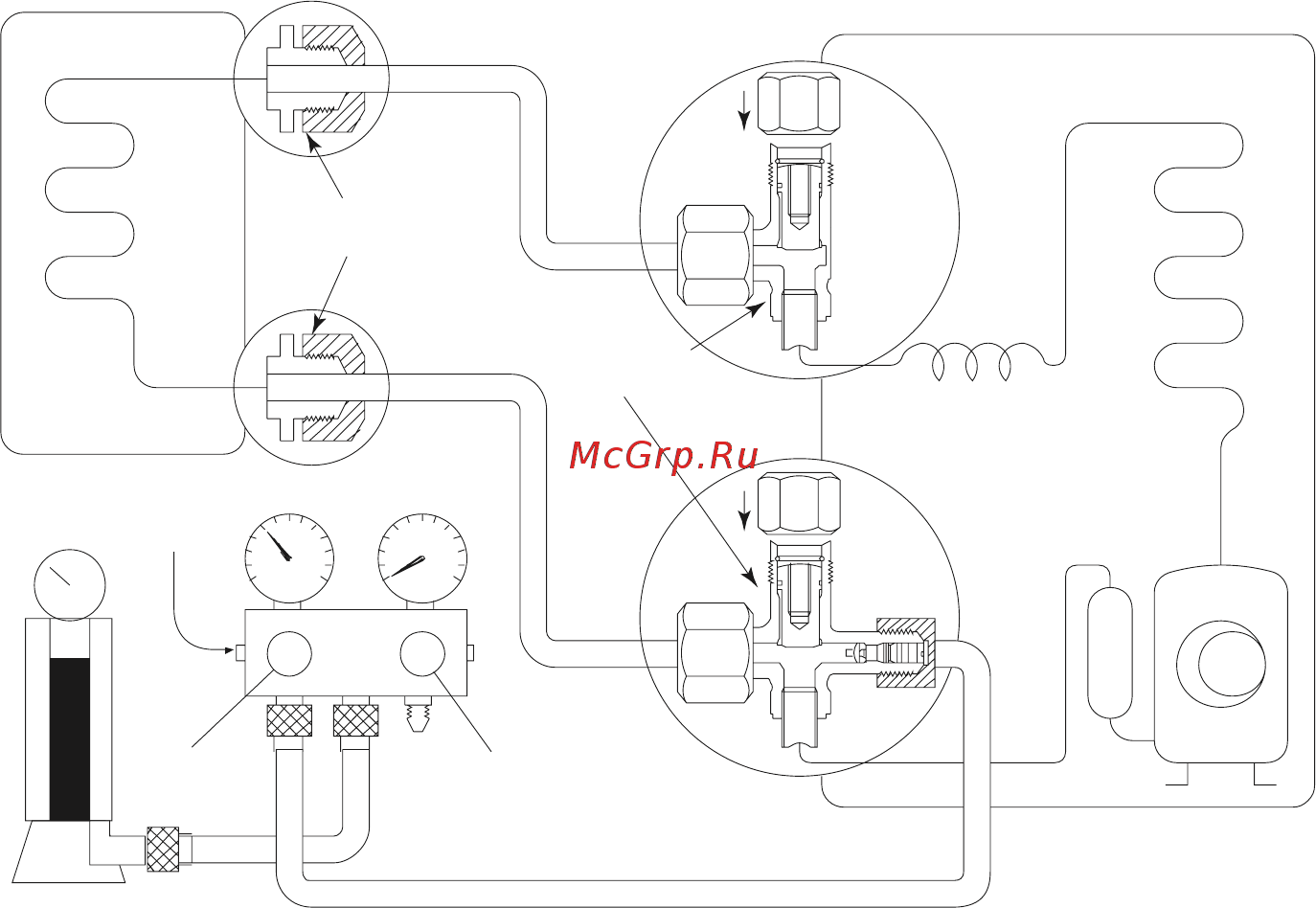

Lo Hi
(Наружный блок)
Зарядная
станция
Обратный
клапан
Открыто
Открыто
Открыто
(Внутренний
блок)
(Сторона жидкости)
Закрыто
(Сторона газа)
Точки
проверки
Точки
проверки
2-ходовой
клапан
3-ходовой
клапан
