Lessar LU-2HE14FMA2 [11/64] Монтаж трубопроводов
![Lessar LU-2HE14FMA2 [11/64] Монтаж трубопроводов](/views2/1333618/page11/bgb.png)
11
Установка дренажной трубы

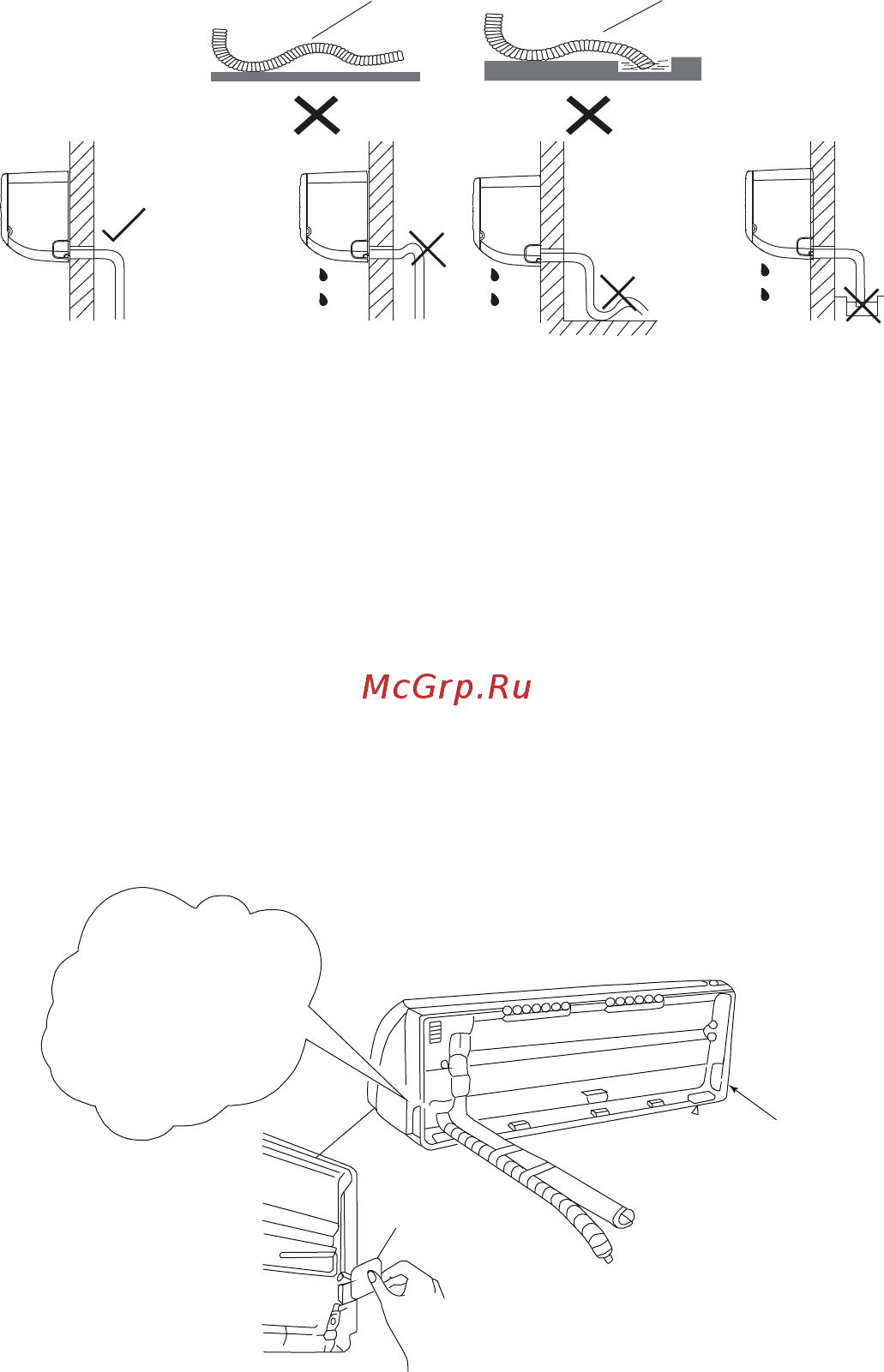

• Конденсат должен отводиться самотеком, для этого трубопровод должен идти под неболь-
шим уклоном. Не допускайте появления петель и изгибов трубопровода. При отводе кон-
денсата в канализацию не допускайте, чтобы трубопровод оканчивался в воде. Это может
привести к протечкам конденсата. Возможен отвод конденсата с помощью дополнительной
дренажной помпы (заказывается дополнительно).
Петля Изгиб
Не опускайте конец
шланга в воду
Не блокируйте выход воды
из внутреннего блока
• При удлинении дренажной трубы надежно закрепите и заизолируйте место соединения, не
допускайте того, чтобы дренажная труба болталась.
• Трубопровод конденсата имеет наконечник с диаметром 16 мм.
• Внутренний блок имеет два отверстия для удаления конденсата. При необходимости из-
менить сторону выхода конденсата снимите заглушку с заглушенной стороны, снимите
дренажный шланг, установите дренажный шланг с другой стороны внутреннего блока (убе-
дитесь, что защелка на дренажном шланге вошла в паз и защелкнулась) и заглушите остав-
шееся дренажное отверстие заглушкой.
Монтаж трубопроводов
• Для подвода фреонопровода справа или слева удалите заглушку с нужной стороны блока.
Сохраните заглушку вместе с документами на случай перемонтажа внутреннего блока.
Заглушка для
трубопроводов
Заглушка для
трубопроводов
Трубопроводы
Прикрепите
трубопровод
для слива
конденсата
к трубопроводам
для фреона
