8

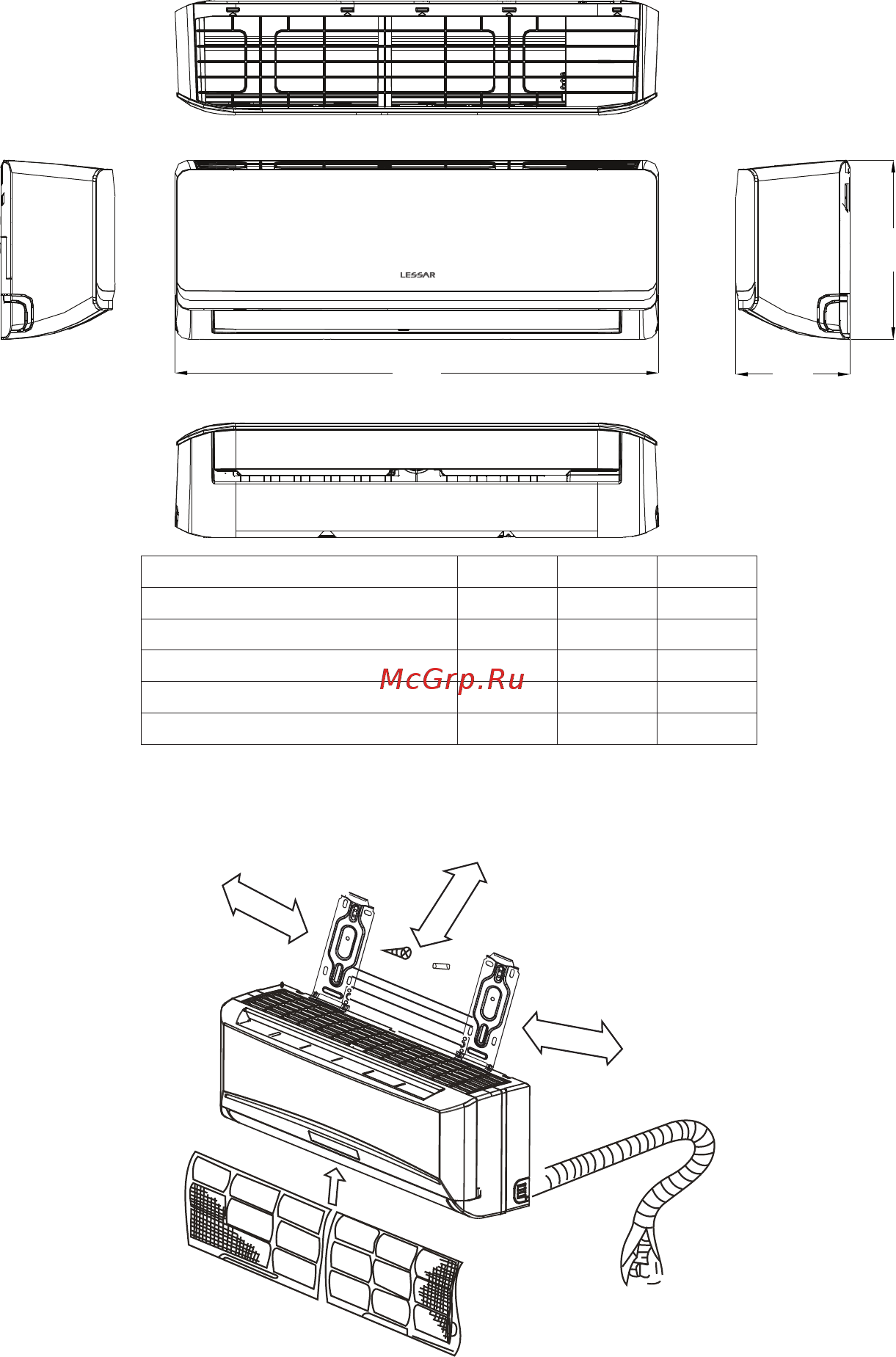

3. Монтаж настенного внутреннего блока
Габаритные размеры
W
D
H
Модель (внутренний блок) W, мм D, мм H, мм
LS-MHE07KMA2 722 187 290
LS-MHE09KMA2 722 187 290
LS-MHE12KMA2 802 189 297
LS-MHE18KMA2 965 215 319
LS-MHE24KMA2 1 080 226 335
Место для установки
12см и более
12см и более
15см и более
фильтр
