27
Установка блока

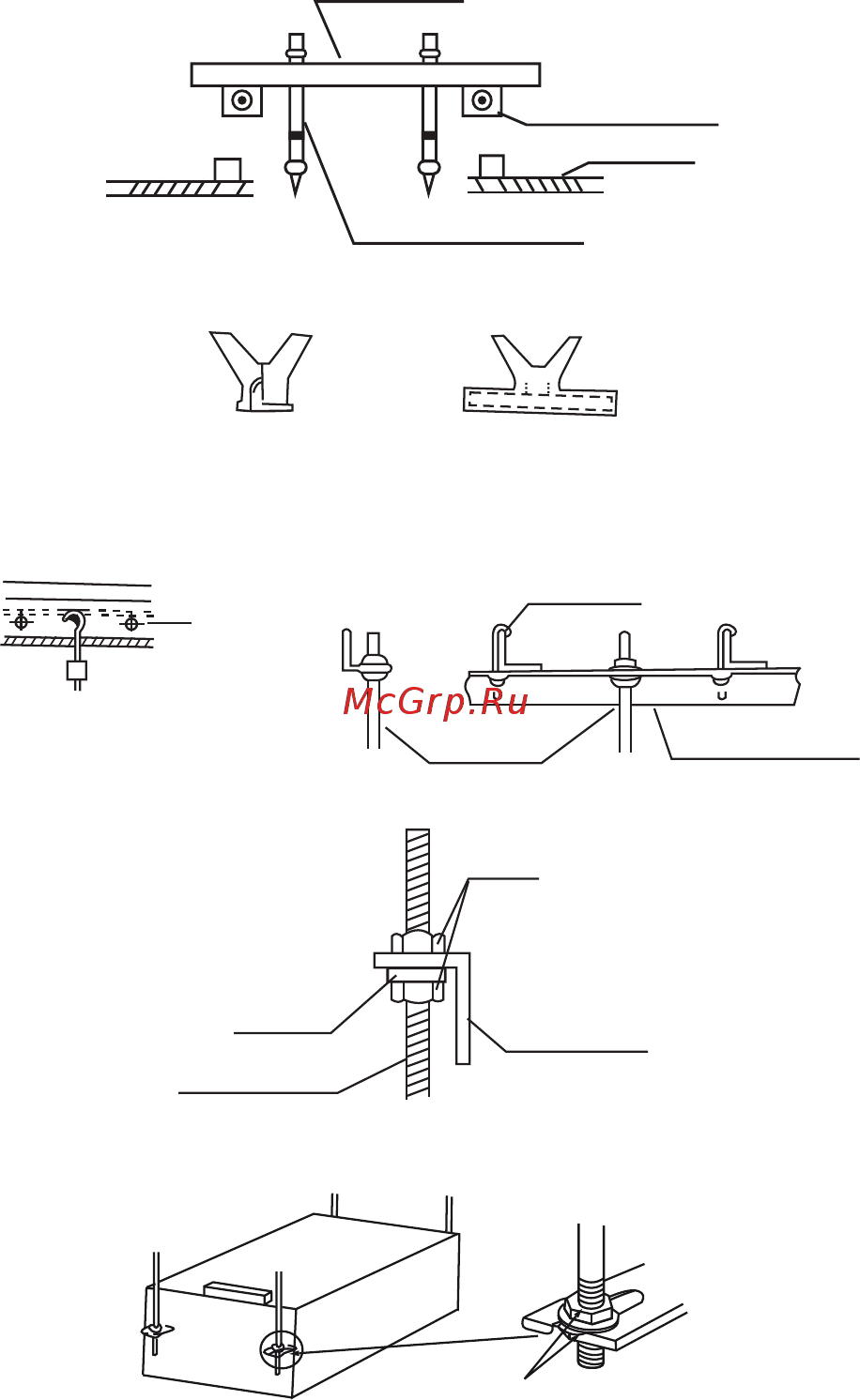

Отметьте место установки подвесных болтов. В зависимости от типа перекрытия и места
установки используйте необходимый тип установки подвеса. Установите 4 подвесных болта
(шпильки) диаметром 10 мм.
Деревянная конструкция
Установите деревянную плиту на балки здания, и установите подвесные болты.
Перекрытие
Крышная балка
Потолок
Подвесные болты
Новый тип бетонных блоков
Установка
в блок
Скользящая
установка
Стандартный тип бетонного перекрытия. Стальная структура перекрытий
Сталь
Подвес
(Подвес трубопровода
или блока)
Подвес
Стальной уголок
Шпилька
или болт
Подвесьте внутренний блок за кронштейны на подвесные болты (шпильки).
Гайка
Кронштейн
Шайба
Шпилька или
подвес
Выровняйте положение блока по уровню, чтоб избежать протечки конденсата.
Гайки
