21
Установка дренажной трубы
Установите дренажную трубу внутреннего блока.
В качестве дренажной трубы можно использовать полиэтиленовую трубу наружным диаме-
тром 25 мм или более в зависимости от диаметра трубопровода для слива конденсата. Ее
можно приобрести в магазине или у местного торгового представителя компании. Вставьте
один конец дренажной трубы в сливную трубу блока и прочно соедините трубы с помощью
зажима сливной трубы.

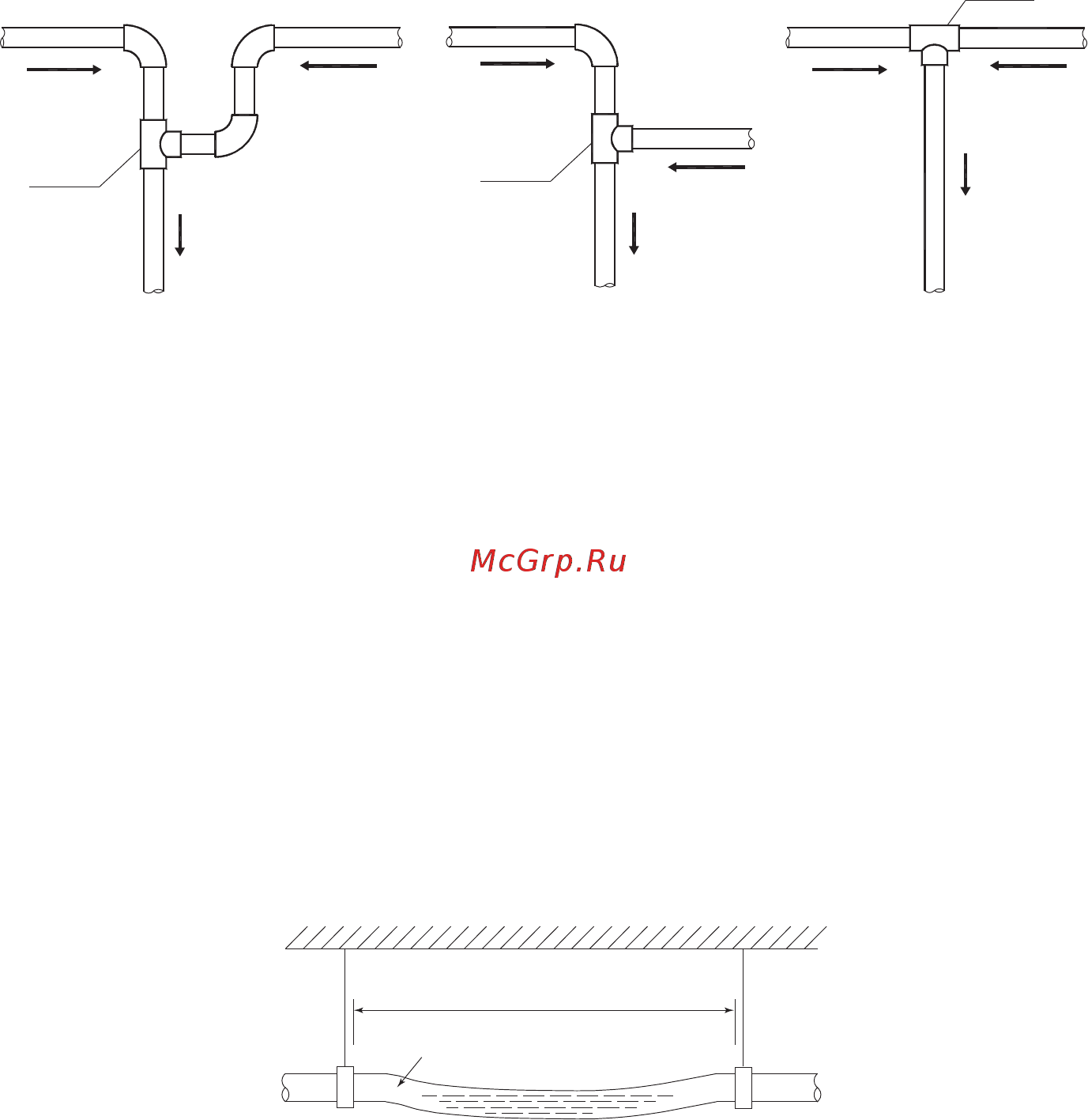

Верно Верно Неправильно
Дренажный
трубопровод
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Направление
потока воды
Дренажный
трубопровод
Дренажный
трубопровод
Тройник
Тройник
Тройник
Правильная установка дренажного трубопровода не вызовет обратного перетока воды во вну-
тренний блок. Неверная установка может привести к каплепадению конденсата из внутренне-
го блока из-за перетока воды.
Внимание!
Соблюдайте осторожность, чтобы не повредить трубу внутреннего блока.
• Сливная труба внутреннего блока и дренажная труба (особенно ее часть, проходящая вну-
три помещения) должны быть равномерно закрыты оболочкой сливной трубы (соединитель-
ные приспособления) и прочно зафиксированы зажимом, чтобы предотвратить попадание
воздуха и образование конденсата.
• Для предотвращения перетока воды в кондиционер при его остановке дренажную трубу не-
обходимо проложить с уклоном в сторону наружного блока (слива) свыше 1/ 50. Необходимо
также избегать образования пузырей, выпуклостей и скоплений воды.
• Не тяните сильно за дренажную трубу, чтобы не сместить корпус.
• Через каждые 1–1,5 метра по длине трубы необходимо установить опоры, чтобы предотвра-
тить деформацию трубы, либо можно привязать дренажную трубу к соединительной трубе.
• Если дренажная труба слишком длинная, лучше проложить ее часть, находящуюся внутри
помещения, через защитную трубу для предотвращения ее провисания.
Слишком большая дистанция
Воздушная пробка
• Если выходное отверстие дренажной трубы располагается выше точки ее соединения с
насосом, форма ее подъема должна быть как можно ближе к вертикали, а расстояние от
корпуса до подъема должно быть не менее 200 мм, в противном случае при останове конди-
ционера вода будет переливаться в него.
• Конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум
на 50 мм, он не должен находиться в воде.
