31

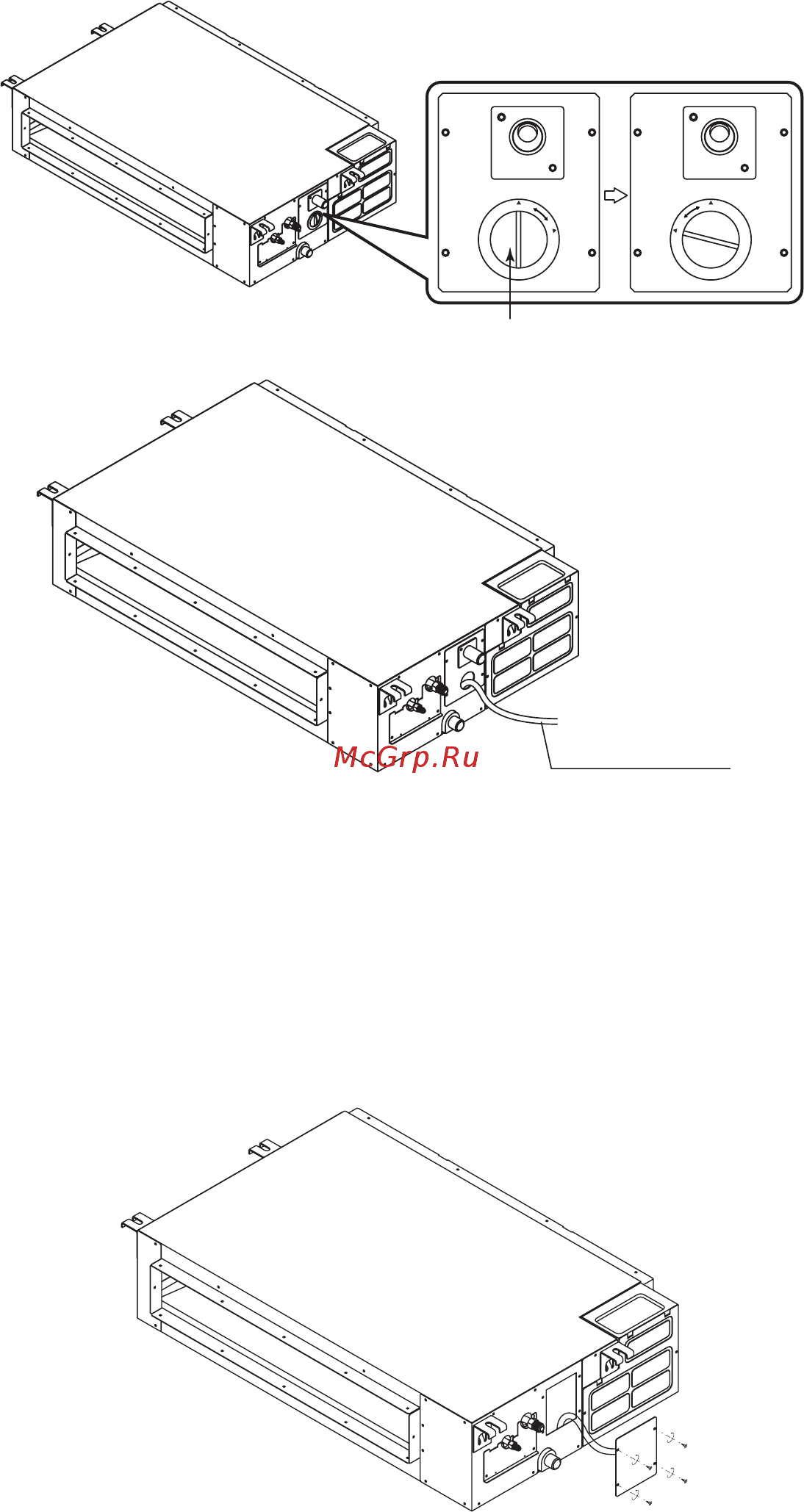

Отверстие для проверки отвода конденсата
C
L
O
S
E
D
O
P
E
N
C
L
O
S
E
D
O
P
E
N
Гибкий шланг
• Если во внутреннем блоке установлена помпа для отвода конденсата, включите питание
кондиционера, включите режим охлаждения и убедитесь на слух, что заработал сливной
насос, и что вода уходит полностью и беспрепятственно. Проверьте, не уходит ли вода из
стыков трубопроводов.
• Остановите кондиционер, отключите питание и установите крышку на место.
• Проверьте, чтобы без насоса отверстие для слива конденсата было заблокировано крыш-
кой.
В случае, если ваш кондиционер не оборудован насосом для слива конденсата, внутренний
блок будет выглядеть немного иначе, в этом случае при проверке отвода конденсата необхо-
димо убедиться, что вода из блока уходит полностью и беспрепятственно самостоятельно.
Максимальная высота подъема воды встроенной помпой не превышает 500 мм.
