Элементы принтера
Принтер Phaser® 5550
2-2
Элементы принтера
Этот раздел содержит:
■ Вид спереди на стр. 2-2
■ Вид сзади на стр. 2-2
■ Внутренние компоненты на стр. 2-3

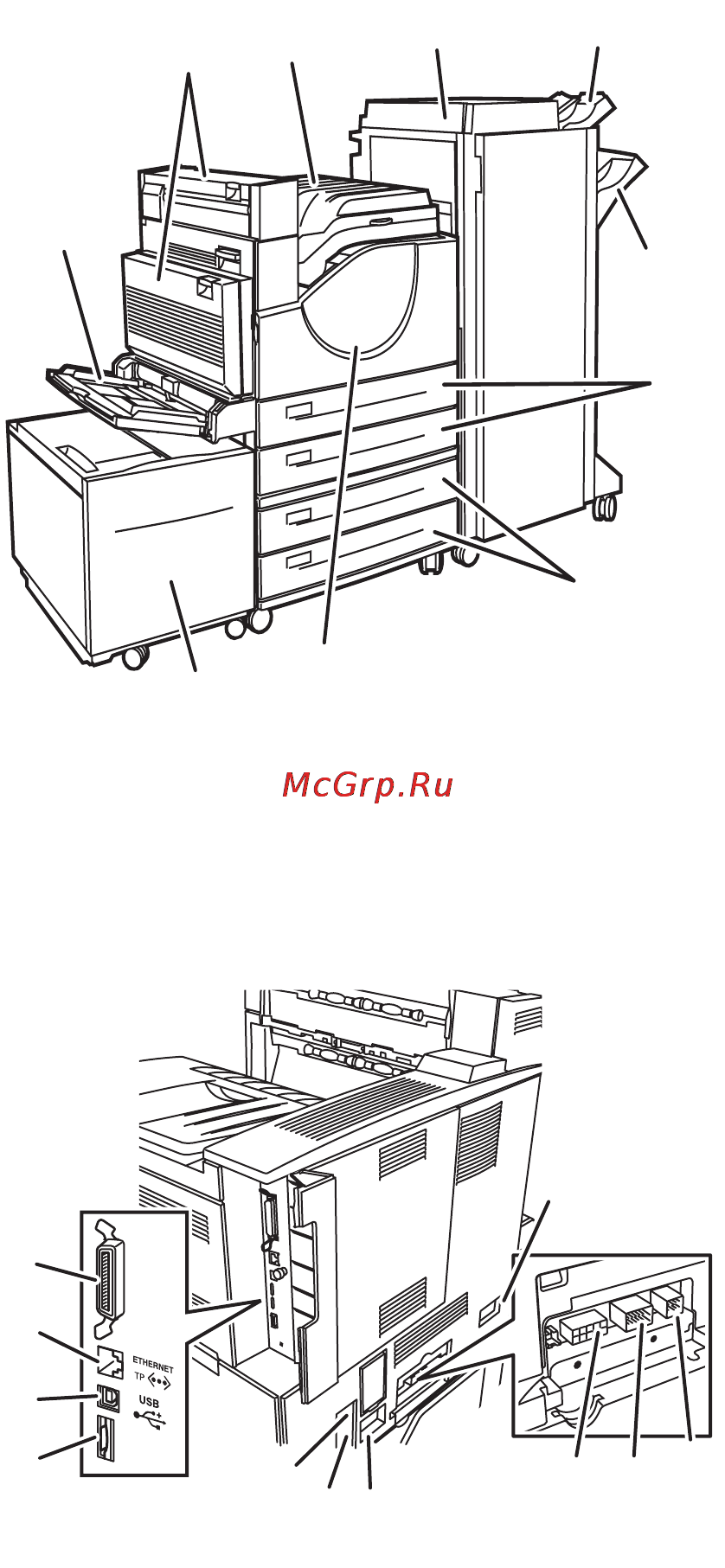

Вид спереди
Вид сзади
1. Лоток 1 (MPT)
2. Дополнительный блок
двусторонней печати
3. Стандартный выходной лоток
4. Дополнительный сшиватель или укладчик
на 3500 листов
5. Дополнительный верхний лоток укладчика
(500 листов)
6. Дополнительный нижний лоток укладчика
(3000 листов)
7. Два устройства подачи на 500 листов
(лотки 2 и 3)
8. Дополнительное устройство подачи на
1000 листов (лотки 4 и 5)
9. Передняя дверца
10. Дополнительное устройство подачи на
2000 листов (лоток 6)
1. Параллельный порт
2. Разъем сетевого интерфейса
10/100/1000 Base-T
3. Порт USB
4. Плата конфигурации
5. Сброс устройства защиты от утечки
на землю
6. Разъем шнура питания
7. Разъем шнура питания сшивателя
или укладчика
8. Разъем устройства подачи на 2000
листов (лоток 6)
9. Разъем сшивателя или укладчика
10. Разъем устройства подачи на 1000
листов (лотки 4 и 5)
11. Разъем блока двусторонней печати
9
3
2
1
10
6
7
4
8
5
5550-107
5550-119
7
9
10
11
8
5
6
1
2
3
4
