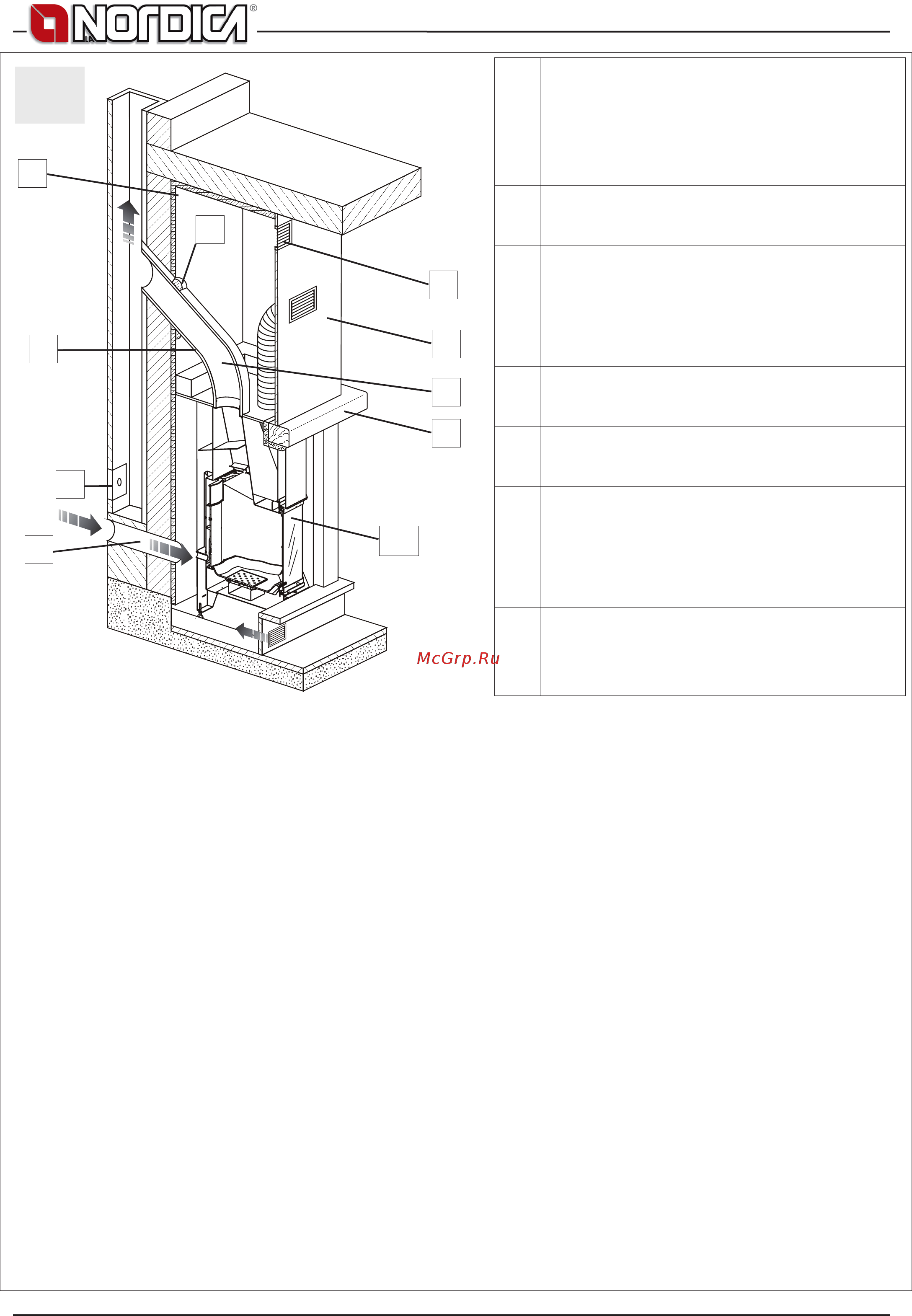

Figura 7
Picture 7
Abbildung 7
Figure 7
MONOBLOCCO GHISA 750 - MONOBLOCCO IRONKER 750
42 6099751 - IT-EN-DE-FR
7
2
3
4
5
1
6
7
8
9
10
1*
Isolante
Insulating material
Isolator
Isolante
2
Sigillare
Seal
Versiegeln
Sceller
3
Rivestimento isolante provvisto di foglio di alluminio esterno
Insulating coating with external aluminum sheet
Isolierverkleidung mit Außenaluminiumblatt
Revêtement isolant avec feuille d’aluminium externe
4
Sportello per pulizia
Door for cleaning
Reinigungstür
Porte pour nettoyage
5
Presa aria esterna
External air intake
Außenlufteinlass
Prise air extérieure
6
Griglia sato calore
Heat drain grating
Wärmeentlüftungsgitter
Grille évacuation chaleur
7
Controcappa ignifuga
Fire-retardant counter-hood
Feuerfester Estrichunterbau
Contre-hotte ignifuge
8
Inclinazione massima 45°
Maximum inclination 45°
Maximalneigung 45°
Inclinaison maximale 45°
9*
Schermare le parti in legno con materiale isolante
Shield wooden parts with insulating material
Die Holzteile mit Isoliermaterial abschirmen
Protéger les parties en bois avec matériau isolant
10
Distanze laterali e posteriori INFORMAZIONI MARCATURA CE
Rear and side distances CE MARKING INFORMATION
Mindestabstand zwischen Verkleidung und Einsatz CE AUSZEICH-
NUNGSINFORMATIONEN
Distance min. latéral entre revêtement INFORMATIONS MARQUA-
GE CE
* COME DA DISPOSIZIONI REGIONALI ESISTENTI
ACCORDING TO THE REGIONAL REGULATIONS
NACH DER REGIONALEN REGELUNGEN
SELON L’ORDONNANCE RÉGIONALE
