TERMOROSA - DSA
76 7097501
V
VEAC
C
V
VECTS
V
V
(6 bar)
VSP
T
VST
Boiler
VSP
(1,5 bar)
M
S
CM CR
VMA
S
VDM
VB
TERMOPRODOTTO

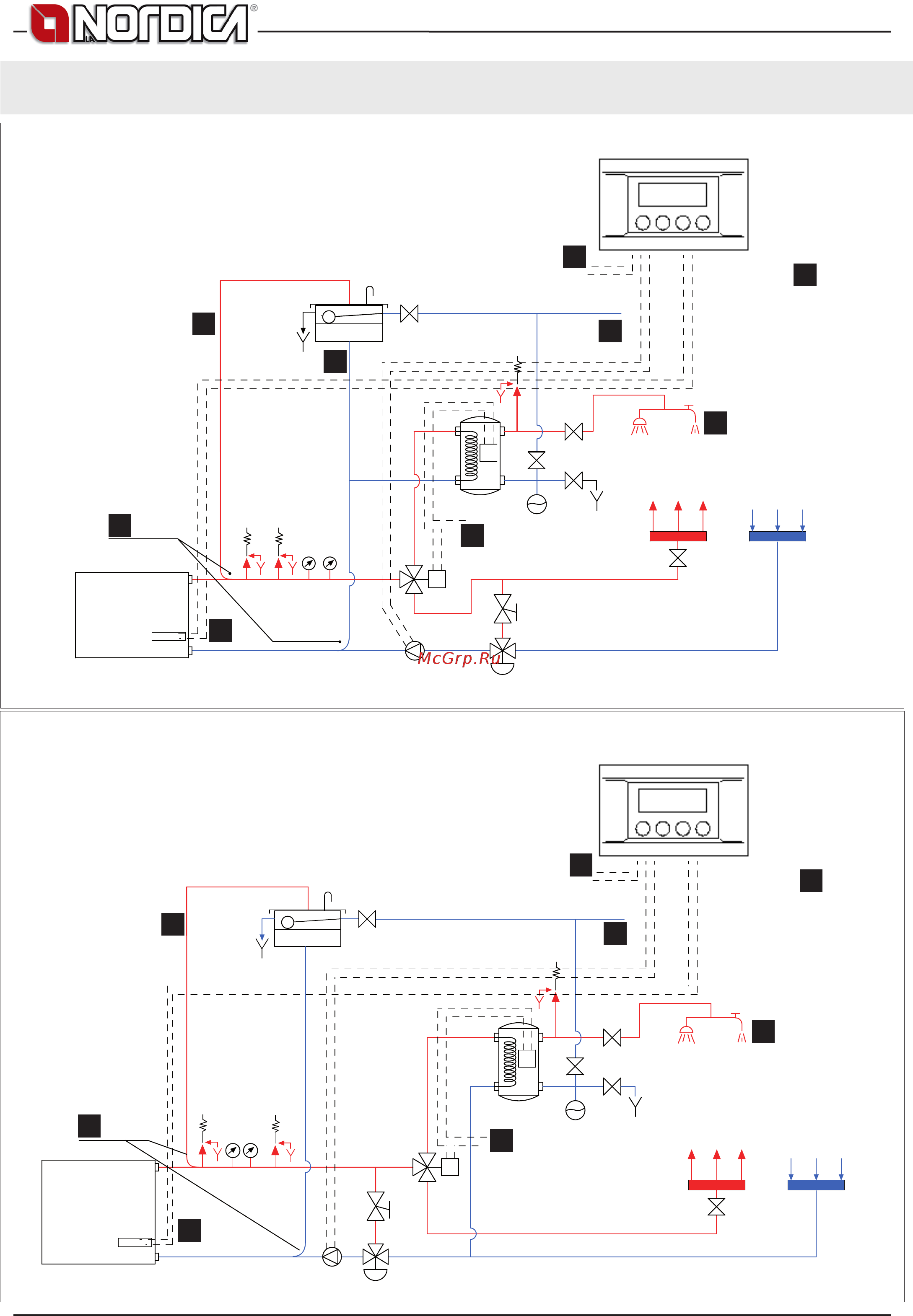

919 6619C - IMPIANTO TERMOPRODOTTO LA NORDICA CON ABBINATA
PRODUZIONE DI ACQUA SANITARIA DA BOILER
M
Tubo di carico ø ¾"
Load pipe ø ¾"
Zufuhrrohr ø ¾"
T
1
2
3
4
5
6
7
20
7
C
V
VECTS
V
V
(6 bar)
VSP
Boiler
CM CR
VMA
S
VDM
VB
VST
T
M
V
VEAC
VSP
(1,5 bar)
TERMOPRODOTTO
9196632 - IMPIANTO TERMOPRODOTTO LA NORDICA CON ABBINATA PRODUZIONE DI ACQUA SANITARIA DA BOILER
T
1
2
3
4
5
6
7
20
7
IMPIANTO a vaso APERTO / OPEN chamber / OFFENE AUSDEHNUNGSGEFÄSS / INSTALLATION a vase OUVERT
