![La Nordica TermoRosa D.S.A натуральный камень [85/88] Dimensions](/img/pdf.png)

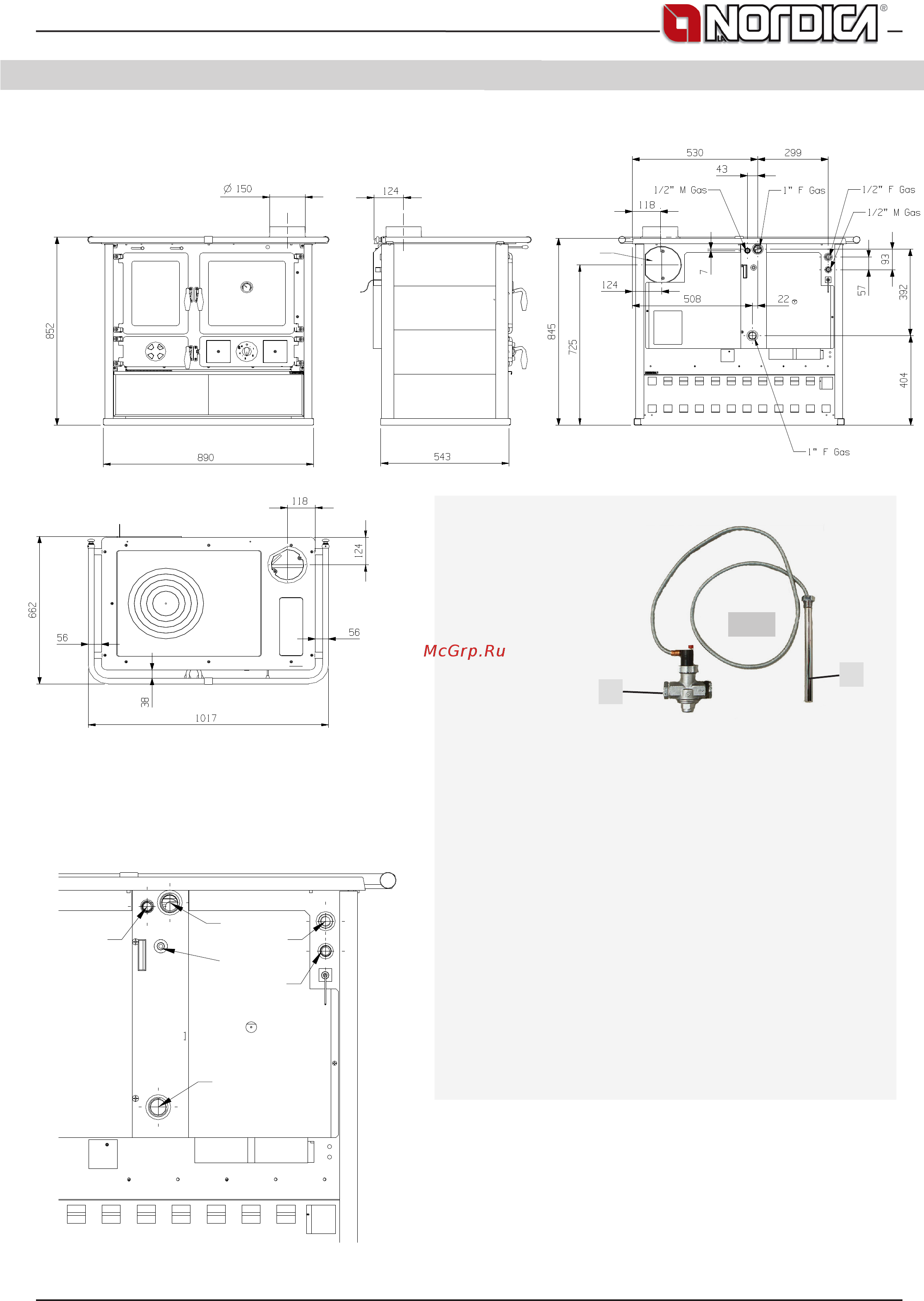

La Nordica TermoRosa D.S.A натуральный камень [85/88] Dimensions
![La Nordica TermoRosa D.S.A натуральный камень [85/88] Dimensions](/views2/1334912/page85/bg55.png)
TERMOROSA - DSA
7097501 85
4
1
3
2
4
A
B
C
B
A
VAST
1 - Collettore Mandata
Supply collector
Kollektor Zulauf
Collecteur refoulement
Impulsión caldera
2 - Collettore Ritorno
Return collector
Kollektor Rucklauf
Collecteur défoulement
Retorno caldera
3 - Sonda regolatore
Regulator probe
Einstellsonde
Sonde régulateur
Sonda regulador
A - ENTRATA Sistema integrato DSA
INLET Integration System DSA
EINGANG Integriert System DSA
ENTRÉE System intégré DSA
ENTRADA Sistema integrado DSA
B - (VEC - Sonda valvola VAST) - (VEA - Tappo a tenuta stagna)
(VEC - Probe VAST valve ) - (VEA - Sealing plug)
(VEC - Fühler Ventil VAST ) - (VEA - Dichtstopfen)
(VEC - Sonde vanne VAST ) - (VEA - Bouchon d’étanchéité)
(VEC - Sonda válvula VAST ) - (VEA - Tapón estanco)
C - USCITA Sistema integrato DSA
OUTLET Integration System DSA
AUSGANG Integriert System DSA
SORTIE System intégré DSA
SALIDA Sistema integrado DSA
14. DIMENSIONES
14. DIMENSIONS14. MAßE
14. DIMENSIONS SHEETS
14. DIMENSIONI
