Italiano
! L’installazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato.
!
Utilizzare dei guanti nelle operazioni di installazione
e di manutenzione.
Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio
assistenza tecnica o comunque da una persona con
qualifica similare, in modo da prevenire ogni rischio.
Solo per le cappe dotate di comando elettronico: la 4^
velocità (intensiva) viene automaticamente abbassata
alla 3^ velocità dopo 5’ di funzionamento, per ottimizzare
i consumi energetici.
- Se la cappa viene dimenticata accesa (luci e/o motore)
dopo 10 ore in assenza di comandi da parte dell’utente,
automaticamente viene riportata nella condizione di OFF
con tutti i servizi spenti.
- Ogni volta che viene impostato un comando da tastiera
o da radiocomando (opzionale), il Buzzer emette un
“beep”.
- In caso di interruzione di alimentazione elettrica
durante il funzionamento della cappa, in caso di ripristi-
no la cappa rimane nella condizione OFF, quindi il
motore deve essere riattivato manualmente.
SCARICO DELL’ARIA
(Per le versioni aspiranti)
! Predisporre il foro ed il condotto di scarico dell’aria
(diametro 150mm).
! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possi-
bile (angolo massimo della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! Usare un condotto con l’interno piu’ liscio possibile.
! Il materiale del condotto deve essere approvato
normativamente.
! Non collegare la cappa a condotti di scarico dei fumi
prodotti da combustione (caldaie, caminetti, stufe,
ecc).
! Per lo scarico dell'aria da evacuare rispettare le
prescrizioni delle autorità competenti.
Inoltre l'aria da scaricare non deve essere eliminata
attraverso una cavità del muro a meno che tale cavità
non sia destinata a questo scopo.
! Attrezzare il locale con delle prese d’aria per evitare
che la cappa crei una pressione negativa nella stanza
(che non deve superare i 0,04 mbar); infatti se la
cappa è usata contemporaneamente ad apparecchi
non elettrici (stufe a gas, ad olio, a carbone, ecc) ci
puo’ essere il risucchio dei gas di scarico della fonte
di calore.
FILTRANTE O ASPIRANTE ?
La cappa puo’ essere in versione aspirante o in versio-
ne filtrante. Decidere sin dall’inizio il tipo di installazione.
Per una maggiore efficienza, consigliamo di installare la
cappa in versione aspirante (se possibile).
Versione aspirante
La cappa depura l’aria e la espelle all’esterno attraverso
un condotto di scarico (diametro 150 mm).
Versione filtrante
La cappa depura l’aria e la re-immette pulita nella
stanza.
Per questa versione è necessario: 1 deflettore aria, 1
riduzione, 2 filtrI al carbone. Il tubo superiore deve avere
le asole di evacuazione aria posizionate nella parte alta.

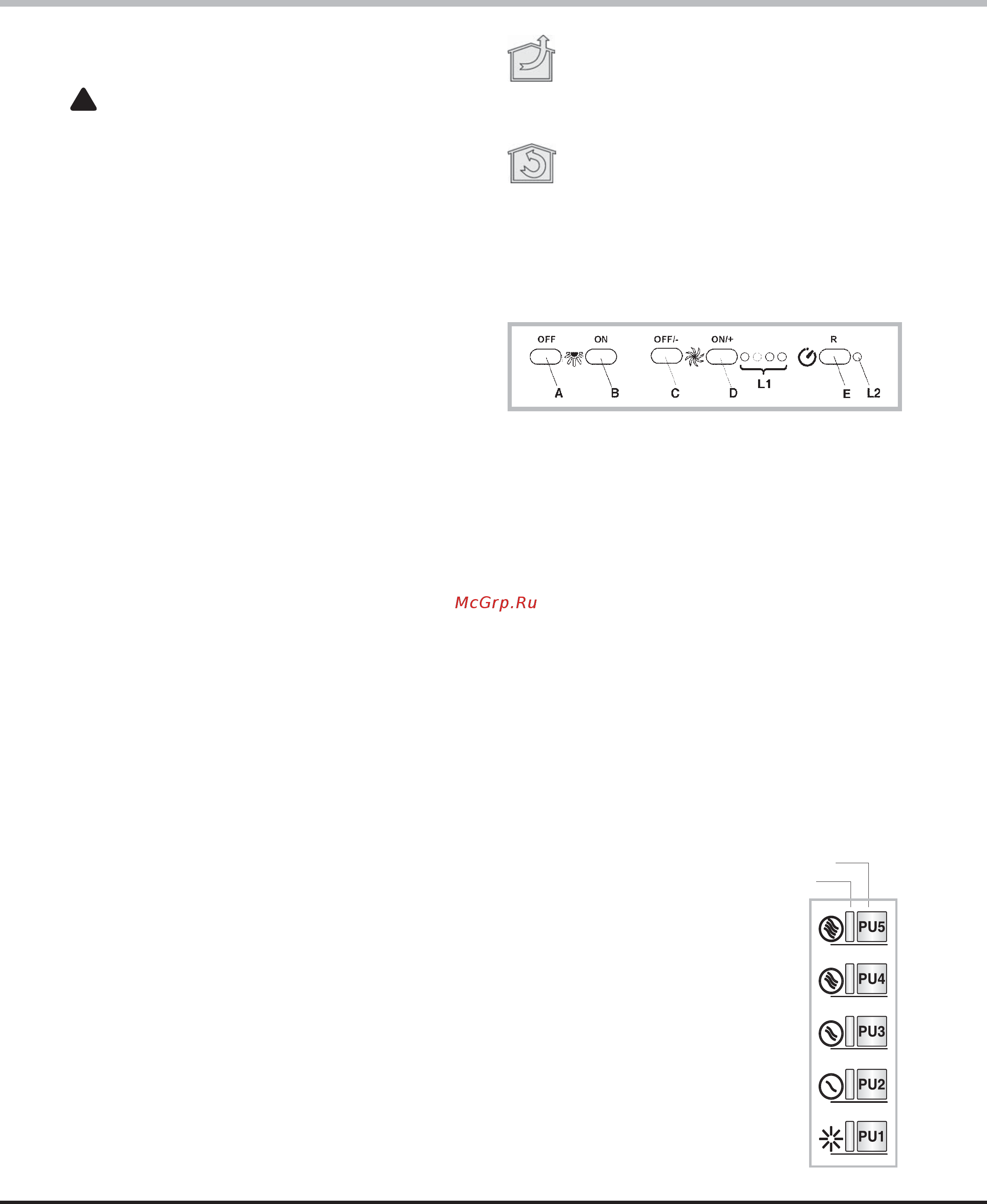

COMANDI
A) Spegne le LUCI.
B) Accende le LUCI.
C) Decrementa la velocità del motore fino ad arrivare alla
minima. Se premuto per 2" viene spento il motore.
D) Aziona il motore (richiamando l’ultima velocità utilizzata) ed
incrementa la velocità fino ad arrivare alla massima.
E) RESET ALLARME FILTRI / TIMER: premendo il tasto
durante la visualizzazione dell’allarme filtri (a motore spento)
azzera il conteggio delle ore. Premendo il tasto durante il
funzionamento del motore, si attiva il TIMER, per cui la cappa
si spegne automaticamente dopo 5 minuti.
L1) I 4 led VERDI segnalano la velocità in esecuzione.
L2) Quando il LED è rosso (a motore spento) indica l’ALLAR-
ME FILTRI. Quando il LED è verde (lampeggiante) indica che
è stato azionato il TIMER tramite il tasto E.
- Allarme filtri
Dopo 30h di funzionamento, il led L2 diviene ROSSO; indica
che devono essere puliti i filtri antigrasso.
Dopo 120h di funzionamento, il led L2 diviene ROSSO e
lampeggiante; indica che devono essere puliti i filtri antigrasso
e sostituiti i filtri carbone. Una volta puliti i filtri antigrasso (e/
o sostituiti i filtri carbone), per far riparitre il conteggio delle ore
(RESET) premere il tasto E durante la visualizzazione dell’al-
larme filtri.
COMANDI
Visualizzazione velocità
PU5: ON/OFF Motore 4ª vel
PU5: ON/OFF Motore 3ª vel
PU5: ON/OFF Motore 2ª vel
PU5: ON/OFF Motore 1ª vel
PU5: ON/OFF Luci
TASTO
LED
