Т/ТВ РЭ (Редакция 2.2) 2014 11
При включенном режиме энергосбере-
жения, подсветка индикации гаснет, если
в течение 10 секунд не производилось
взвешивания товара и нажимались кноп-
ки клавиатуры.
Положение
запятой
POInt
0; 0.0; 0.00;
0.000
Изменяет положение запятой в цене и
стоимости товара.
9 Описание интерфейса весов
9.1 Весы оснащены последовательным интерфейсом RS-232 и поддерживают
протокол №2 обмена с компьютером.
Протокол № 2:
Протокол обеспечивает двухстороннюю передачу данных со скоростью обмена
4800 Бод. Прием и передача байта осуществляется через универсальный асинхрон-
ный приемопередатчик последовательным потоком 11 бит, в соответствии с Рис. 9
.1:
- 1 стартовый бит;
- 8 бит данных (начиная с младшего) (D0-D7);
- 1 бит контроля по паритету (по четности)(P);
- 1 стоповый бит.

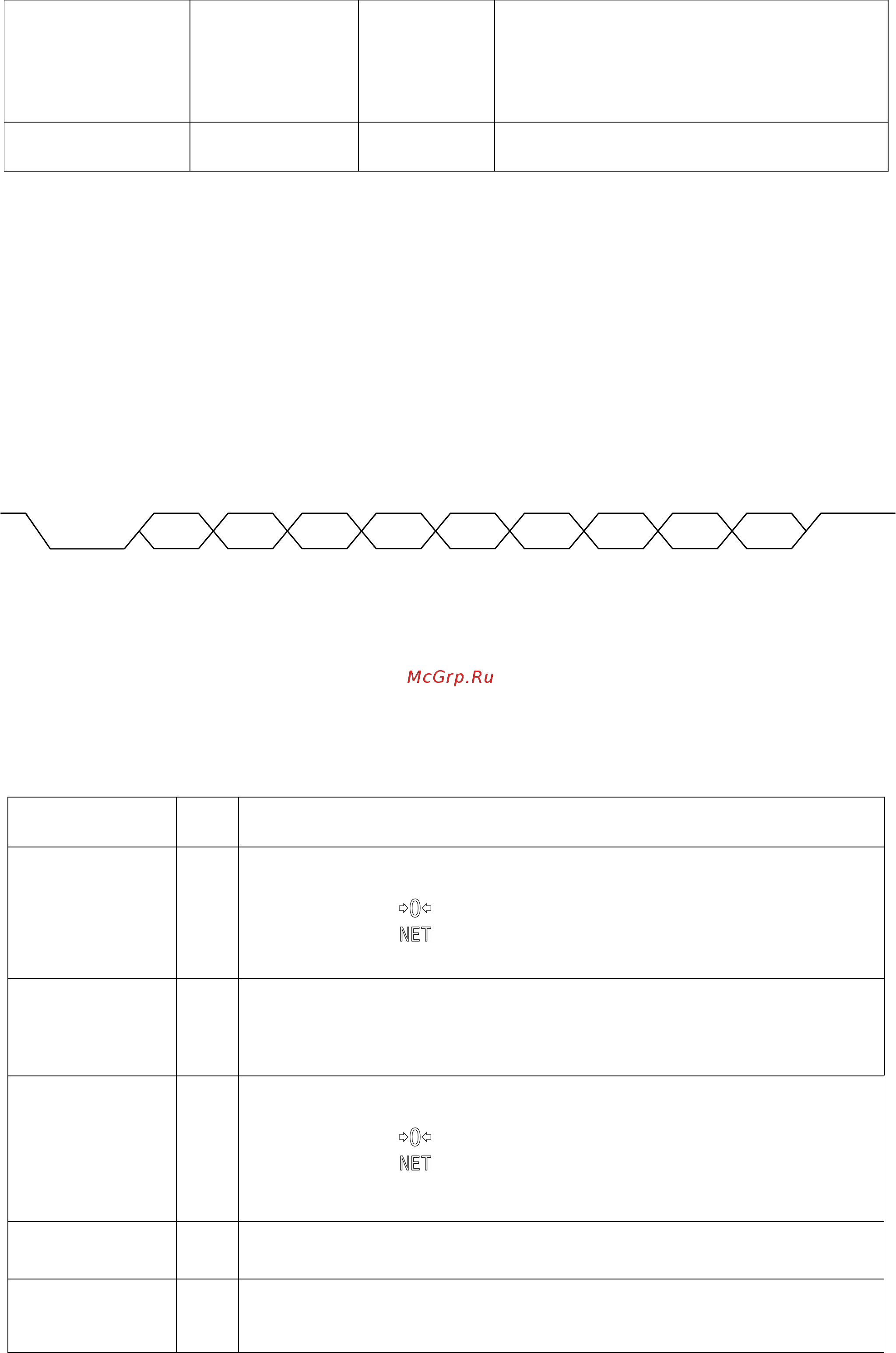

Рис. 9.1 - Диаграмма приема/передачи байта
Весы являются ведомым устройством, выполняющим команды ведущего уст-
ройства. Команда всегда состоит из одного байта. Передаваемая весами информа-
ция состоит из 2-х или 5-и байт, которые передаются в следующей последователь-
ности: сначала (D0-D7), затем (D8-D15), (D16-D23), (D24-D31), (D32-D39).
Список команд приведен в Табл. 9.1 (все коды приведены в шестн
адцатеричной
системе счисления).
Табл. 9.1
Команда Код Информация, передаваемая весами
Запрос слова
состояния
0x44 D7 - индикатор процесса взвешивания:
1 - завершен, 0 - не завершен;
D6 - индикатор «
»: 0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 - D8, D4 - D0 - неопределенное состояние
Запрос массы,
выводимой на
индикацию
0x45 D15 - знак массы: 0 – «+», 1 – «-» ;
D14 - D0 - масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления
Запрос дискрет-
ности отсчета
0x48 D7 - индикатор процесса взвешивания:
1 - завершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор «
»: 0 - не высвечен, 1 - высвечен;
D15 - D8 - дискретность отсчета: 0x00 - 1 г; 0x01 - 0,1 г;
0х04 - 0,01 кг; 0х05 - 0,1 кг.
Выборка массы
тары
0x0D -------
Установка нуля
на индикаторе
массы
0x0E -------
P
START
STOP
D0 D1 D2 D3 D4 D5 D6 D7
