6 Т/ТВ РЭ (Редакция 2.2) 2014
6 Подготовка к работе
6.1 Включение весов
6.2.1 Перед включением весы должны быть не нагружены, а платформа не
должна касаться посторонних предметов.
6.2.2 Вставить штекер адаптера в разъём терминал и подключить адаптер к сети
220-230 В, 50 Гц. Засветится индикатор сети. Одновременно с подключением к сети
начнется заряд аккумулятора.
6.2.3 Включить весы. Индикатор последовательно покажет версию программного
обес
печения (ПО) - U_38.1.6 и контрольную сумму - 17F379. Далее весы перейдут в тест
индикатора в виде последовательной смены ряда цифр.
Например (для весов ТВ_150.2_):
где: 150 - максимальная нагрузка (Max) весов;
2 - количество диапазонов.
Примечание - При работе весов в автономном режиме (без адаптера) аккуму-
лятор должен быть предварительно заряжен (см. п. 10).

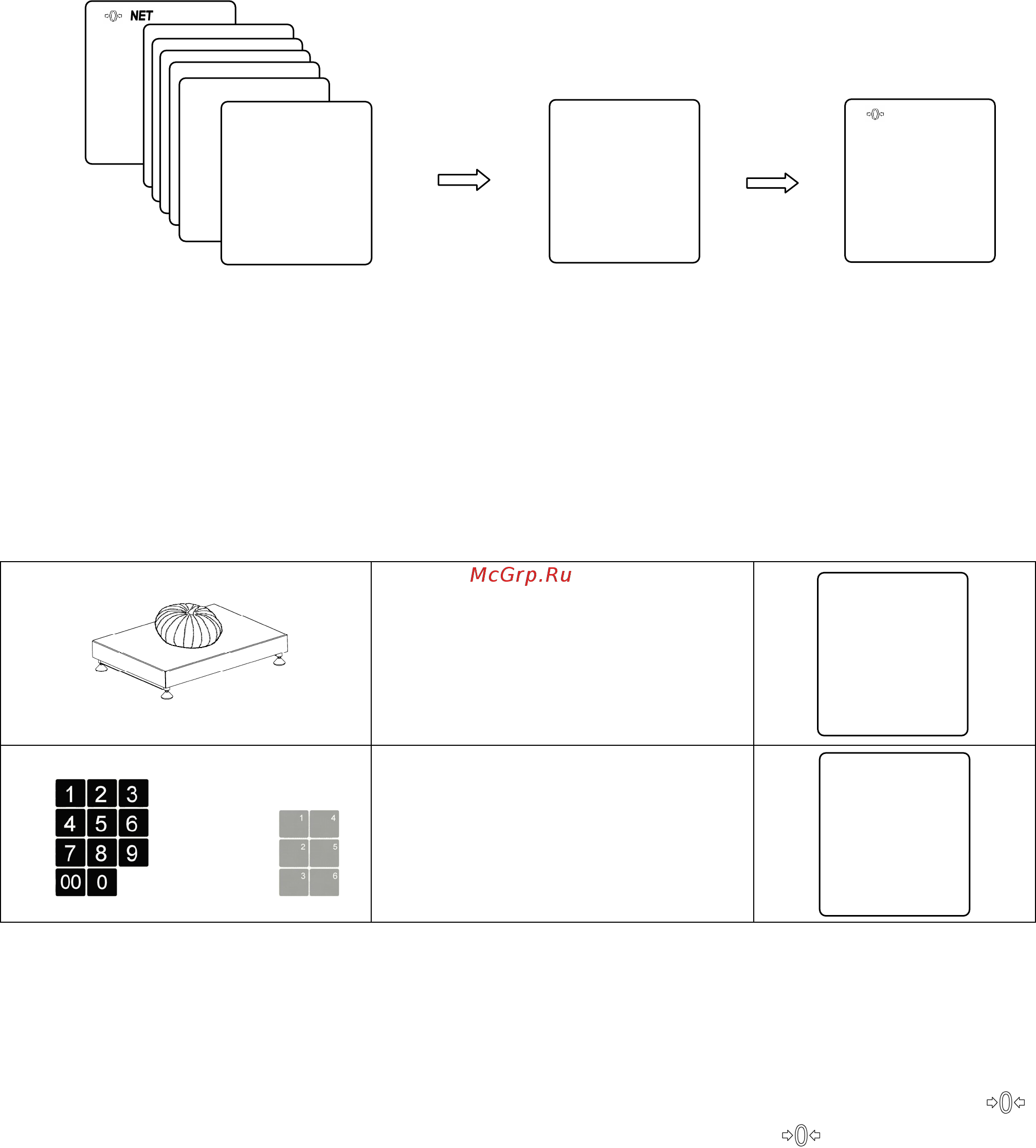

7 Работа с весами
7.1 Взвешив
ание товара
1)
Положить товар на весы.
2)
Пользуясь кнопками набора
цены или кнопками вызова
товара набрать цену товара.
На индикаторе высветится
стоимость товара.
Примечания
1 Очерёдность шагов 1 и 2, не имеет значения.
2 При наборе новой цены, старая цена автоматически обнуляется, если:
- время между нажатием кнопок набора цены превысит 3 секунды;
- нажатие кнопки набора произведено после завершения взвешивания.
3 Максимальная точность взвешивания обеспечивается, когда индикатор «
»
в ненагруженном состоянии весов высвечен. Если индикатор «
» не светится, не-
масса
8 8 8 8 8 8 kg
цена- руб/кг
8 8 8 8 8 8
стоимость- руб
8 8 8 8 8 8
масса
1 5 0
цена- руб/кг
2
стоимость- руб
масса
0.0 0 0 kg
цена- руб/кг
0.0 0
стоимость- руб
0.0 0
масса
7 7 7 7 7 7 kg
цена- руб/кг
7 7 7 7 7 7
стоимость- руб
7 7 7 7 7 7
масса
6 6 6 6 6 6 kg
цена- руб/кг
6 6 6 6 6 6
стоимость- руб
6 6 6 6 6 6
масса
5 5 5 5 5 5 kg
цена- руб/кг
5 5 5 5 5 5
стоимость- руб
5 5 5 5 5 5
масса
5 5 5 5 5 5 kg
цена- руб/кг
5 5 5 5 5 5
стоимость- руб
5 5 5 5 5 5
масса
1 1 1 1 1 1 kg
цена- руб/кг
1 1 1 1 1 1
стоимость- руб
1 1 1 1 1 1
масса
0 0 0 0 0 0 kg
цена- руб/кг
0 0 0 0 0 0
стоимость- руб
0 0 0 0 0 0
или
масса
1 6.5 0 0 kg
цена- руб/кг
1 5.0 0
стоимость- руб
2 4 7.5 0
масса
1 6.5 0 0 kg
цена- руб/кг
0.0 0
стоимость- руб
0.0 0
