8 Т/ТВ РЭ (Редакция 2.2) 2014

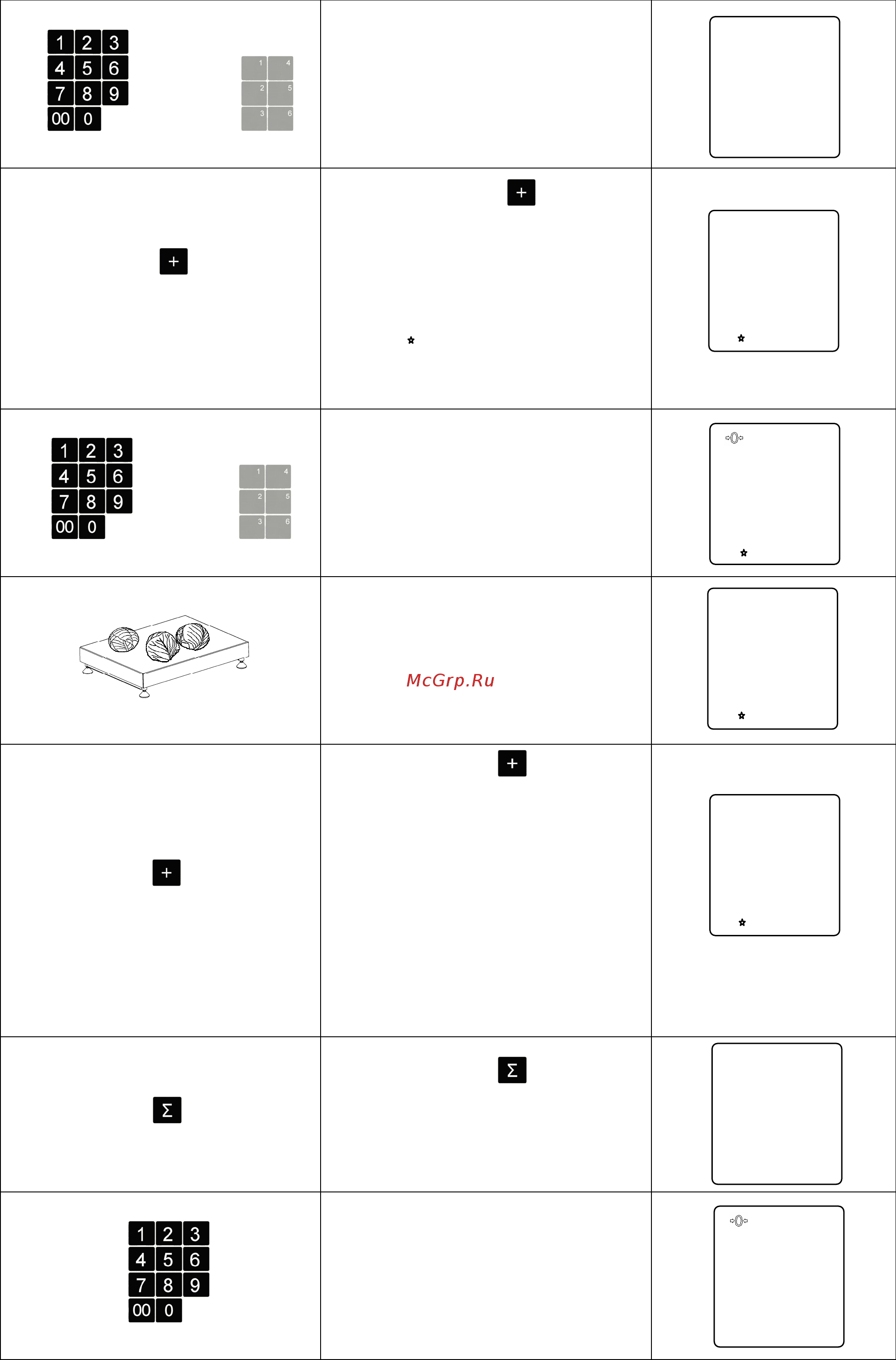

2)
Кнопками набора цены или
кнопками вызова товара на-
брать цену товара.
Индикатор СТОИМОСТЬ
покажет стоимость товара.
3)
Нажать кнопку
. Индика-
тор ЦЕНА покажет количе-
ство взвешиваний.
На индикаторе СТОИ-
МОСТЬ появится мигающая
точка () показывающая, что
весы включились в режим
суммирования.
4)
Снять товар с весов. Кноп-
ками набора цены или кноп-
ками вызова товара набрать
цену следующего товара.
5)
Положить товар на весы.
Индикатор СТОИМОСТЬ
покажет стоимость товара.
6)
Нажать кнопку
.
Индикатор ЦЕНА покажет
количество взвешиваний.
Примечание - При необхо-
димости вычисления сум-
марной стоимости трех и
более товаров, следует по-
вторять действия, начиная с
шага 4.
7)
Нажать кнопку
.
Индикатор СТОИМОСТЬ
покажет суммарную стои-
мость товаров.
8)
Кнопками набора цены на-
брать сумму, полученную от
покупателя (800руб.). Счи-
тать сумму сдачи
(44руб.40коп.).
