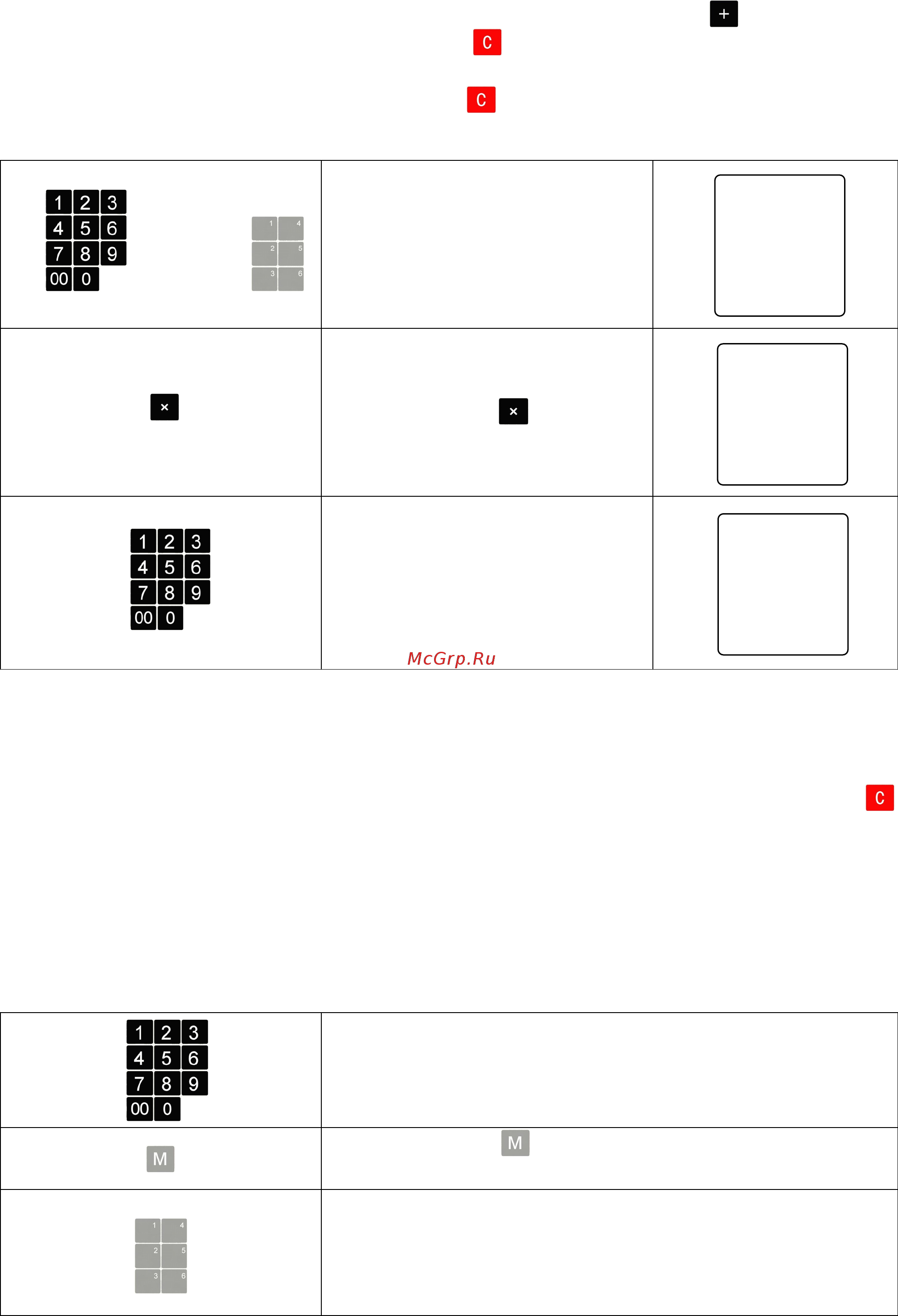

Т/ТВ РЭ (Редакция 2.2) 2014 9
Примечания
1 После выполнения шага 7 (или 8) можно нажать кнопку
и продолжить
суммирование товаров, либо нажать кнопку
и выйти из режима суммирования.
2 Перед обслуживанием следующего покупателя нужно предварительно выйти
из режима суммирования нажатием кнопки
после выполнения шага 7 (или 8).
7.4 Расчет стоимости штучного товара
1)
Кнопками набора цены или
кнопками вызова товара на-
брать цену штучного товара.
2)
Нажать кнопку
.
3)
Пользуясь кнопками набора
цены набрать количество
штучного товара.
Индикатор СТОИМОСТЬ
покажет суммарную стои-
мость штучного товара.
Примечания
1 Стоимость штучных товаров можно:
- суммировать по правилам суммирования весового товара (п.7.3);
- с
уммировать вместе с весовым товаром (п.7.3).
2 Для выхода из реж
има расчета стоимости штучного товара нажимать кнопку
.
7.5 Запоминание и вызов цены товара из памяти весов
В весах предусмотрена возможность запоминания и быстрого вызова из па-
мяти шестнадцати значений цены товара:
- шесть значений с использованием кнопок вызова товара;
- десять значений с использованием кнопок набора цены.
7.5.1 Запоминание цены с использованием кнопок вызова товара
1)
Пользуясь кнопками набора цены набрать цену то-
вара.
2)
Нажать кнопку
и удерживать её до начала мига-
ния индикатора ЦЕНА.
3)
Нажать одну из шести кнопок вызова товара. Пре-
кращение мигания индикатора ЦЕНА подтвердит
запись значения в память.
масса
n 1
цена- руб/кг
1 0.5 0
стоимость- руб
1 0.5 0
масса
0. 0 0 0 kg
цена- руб/кг
1 0.5 0
стоимость- руб
0.0 0
масса
n 4
цена- руб/кг
1 0.5 0
стоимость- руб
4 2.0 0
или
