4 Т/ТВ РЭ (Редакция 2.2) 2014
Табл. 3.1
Время непрерывной работы весов
от аккумулятора, часов
В обычном
режиме
В энергосберегающем
режиме*
Значение яркости
подсветки**
95 115 В=0, подсветка отключена
40 105 В=1
30 95 В=2
20 90 В=3, максимальная яркость
*Время работы весов в энергосберегающем режиме зависит от интенсивности
их работы. Приведенное время соответствуют средней интенсивности (1:10).
**Установка яркости подсветки приведена в п. 8.
3.13 Интерфейс для связи с внешними устройствами..…….……….…….. RS-232
3.14 Средний срок службы весов 8 лет.
4 Комплектность
4.1 Комплект поставки весов см. в таблице 4.1.
Табл. 4.1
Наименование Кол. Примечание
Терминал
1 Т/ТВ
Адаптер сетевой
1 9В/0,5А
Руководство по эксплуатации
1
Паспорт
1
Перечень центров технического обслуживания
1
Ключ шестигранный S4
1
5 Конструкция терминала
5.1 Внешний вид

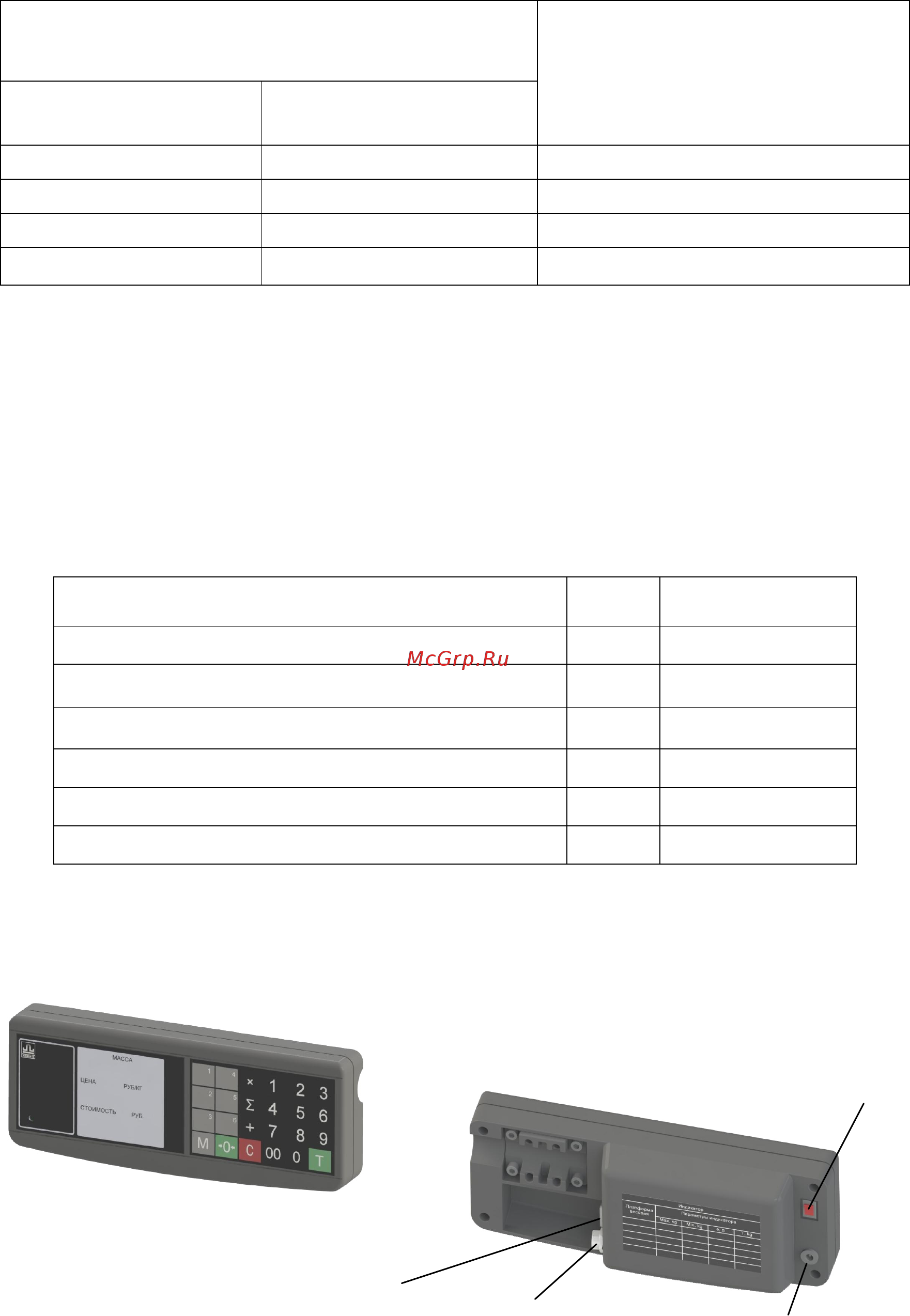

Рис. 5.1 - Терминал Т/ТВ
Разъем интерфейса
RS-232
Выключатель
Разъем подключения
модуля взвешивающего
Разъем подключения
сетевого адаптера
