Т/ТВ РЭ (Редакция 2.2) 2014 5

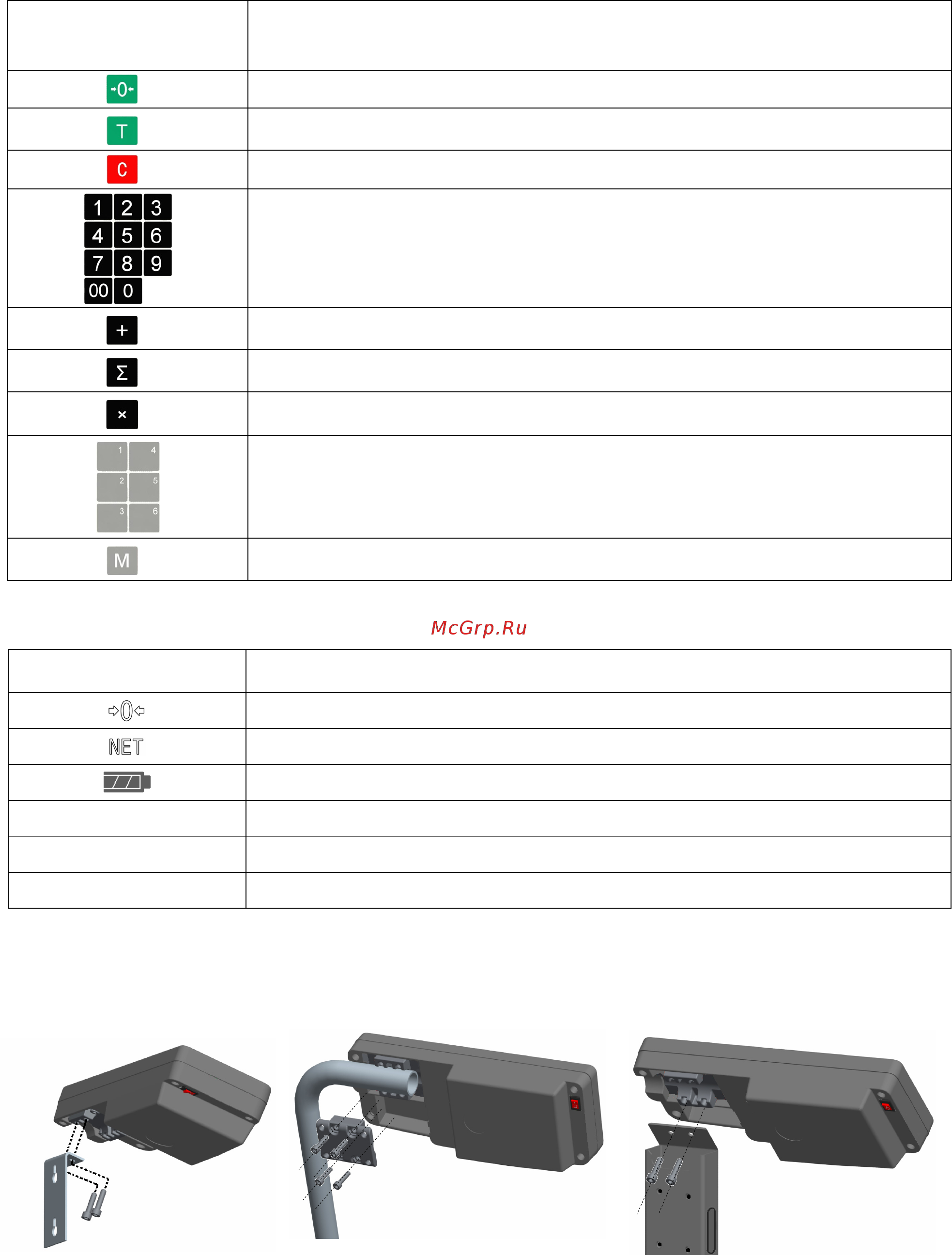

5.2 Назначение кнопок клавиатуры и индикация
Назначение кнопок клавиатуры:
Кнопки
клавиатуры
Назначение
Установка нуля весов
Выборка массы тары
Сброс показаний на индикаторах ЦЕНА и СТОИМОСТЬ
Набор цены
Суммирование стоимости покупок
Подведение итога суммирования
Режим вычисления стоимости штучного товара
Вызов товара
Ввод цены товара в память
Индикация
Индикаторы Назначение
Установка нуля весов
Работа с тарой
Заряд аккумулятора
МАССА
Масса взвешиваемого товара
ЦЕНА
Цена товара за килограмм
СТОИМОСТЬ
Стоимость товара
5.3 Варианты крепления терминала
Рис. 5.2 - Варианты крепления терминала:
а - на стене и столе;
б - на круглой вращающейся стойке;
в - на прямоугольной стойке.
а
б
в
