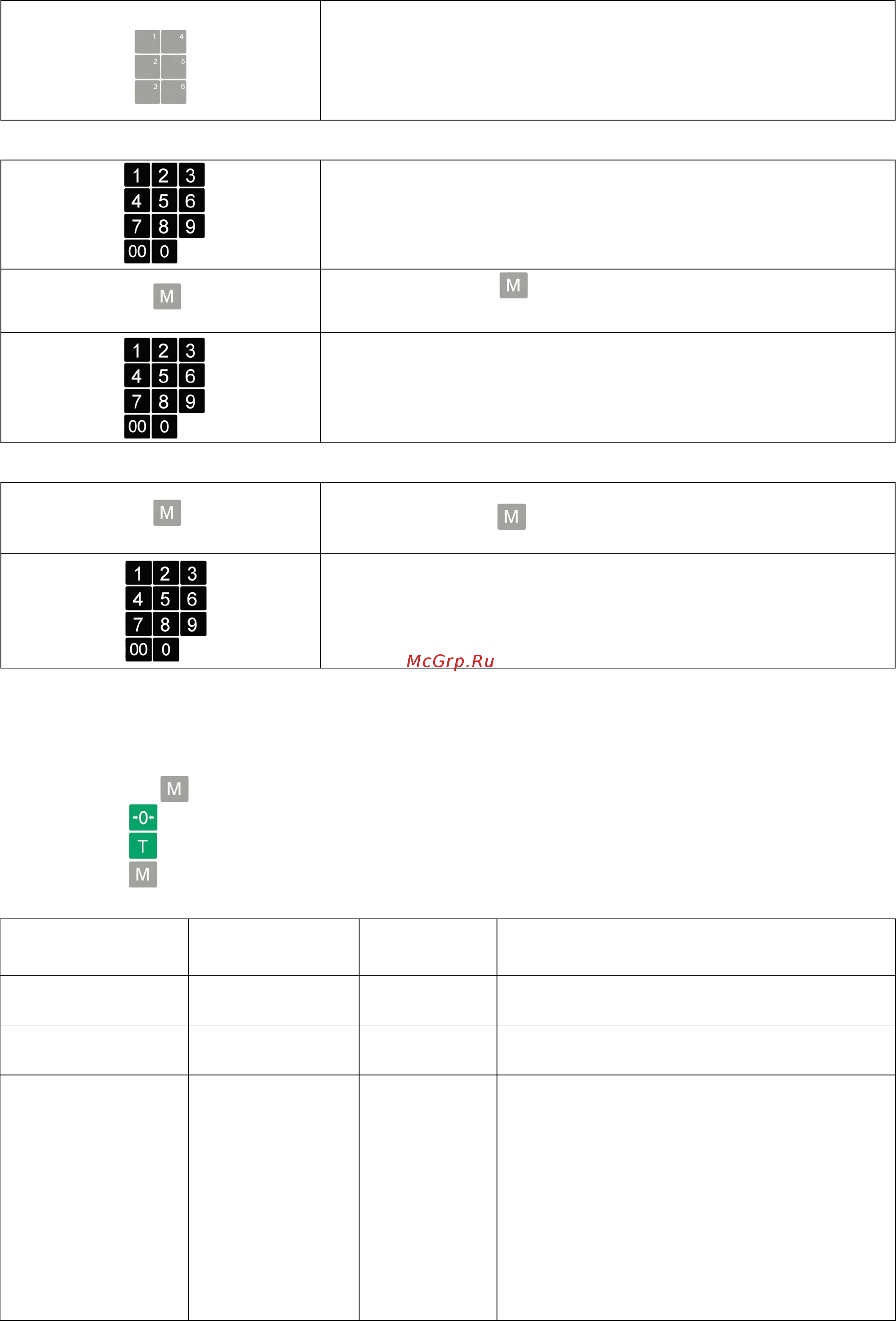

10 Т/ТВ РЭ (Редакция 2.2) 2014
7.5.2 Вызов цены с использованием кнопок вызова товара
1)
Нажать кнопку вызова товара, с помощью которой
производилась запись цены товара.
Индикатор ЦЕНА покажет стоимость вызванного
товара.
7.5.3 Запоминание цены товара с использованием кнопок набора цены
1)
Пользуясь кнопками набора цены набрать цену то-
вара.
2)
Нажать кнопку
и удерживать её до начала мига-
ния индикатора ЦЕНА.
3)
Нажать одну из десяти кнопок набора цены. Пре-
кращение мигания индикатора ЦЕНА подтвердит
запись значения в память.
7.5.4 Вызов цены с использованием кнопок набора цены
1)
Нажать кнопку
.
2)
Не более чем через 3 секунды, нажать кнопку на-
бора цены, с помощью которой производилась за-
пись цены товара. Индикатор ЦЕНА покажет
стоимость вызванного товара.
8 Установка параметров весов
С клавиатуры терминала можно изменить рад параметров (см. Табл. 8.1). Для
входа в меню параметров, вк
лючить весы и во время прохождения теста индикации
нажать кнопку
. Индикатор покажет наименование первого параметра: «Sound».
Кнопка
служит для перебора параметров.
Кнопка
для набора значения параметра.
Кнопка
для выхода из меню.
Табл. 8.1
Параметр
Обозначение на
индикаторе
Возможные
значения
Примечание
Звуковой
сигнал
Sound On; OFF Включает или отключает звуковой сигнал.
Яркость
подсветки
LIGHt 0; 1; 2; 3
Регулирует яркость подсветки:
0 - отключена, 3 – максимальная.
Режим
энергосбережения
EnErGY
AUTO;
On;
OFF
AUTO - автоматически включает режим
энергосбережения при работе весов от
аккумулятора и отключает при работе от
сети.
On - включает режим энергосбережения
при работе весов от аккумулятора и от
сети.
OFF - отключает режим энергосбереже-
ния.
