МАССА-К TB-M-150.2-A3 [12/16] Заряд аккумулятора
![МАССА-К TB-M-150.2-A3 [12/16] Заряд аккумулятора](/views2/1332857/page12/bgc.png)
12 Т/ТВ РЭ (Редакция 2.2) 2014
Запрос массы,
слова состояния
и дискретности
отсчета
0x4A D7 - состояние процесса взвешивания: 1 - завершен, 0 - не завершен;
D6 - индикатор « »:0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 - D8 - дискретность отсчета: 0x00 - 1 г; 0x01 - 0,1 г;
0х04 - 0,01 кг; 0х05 - 0,1 кг;
D39 - знак массы: 0 - «+», 1 - «-»;
D38 - D16 - масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления
9.2 Подключение к компьютеру
Электрическая схема кабеля для подключения весов к компьютеру приведена на
Рис. 9.2.

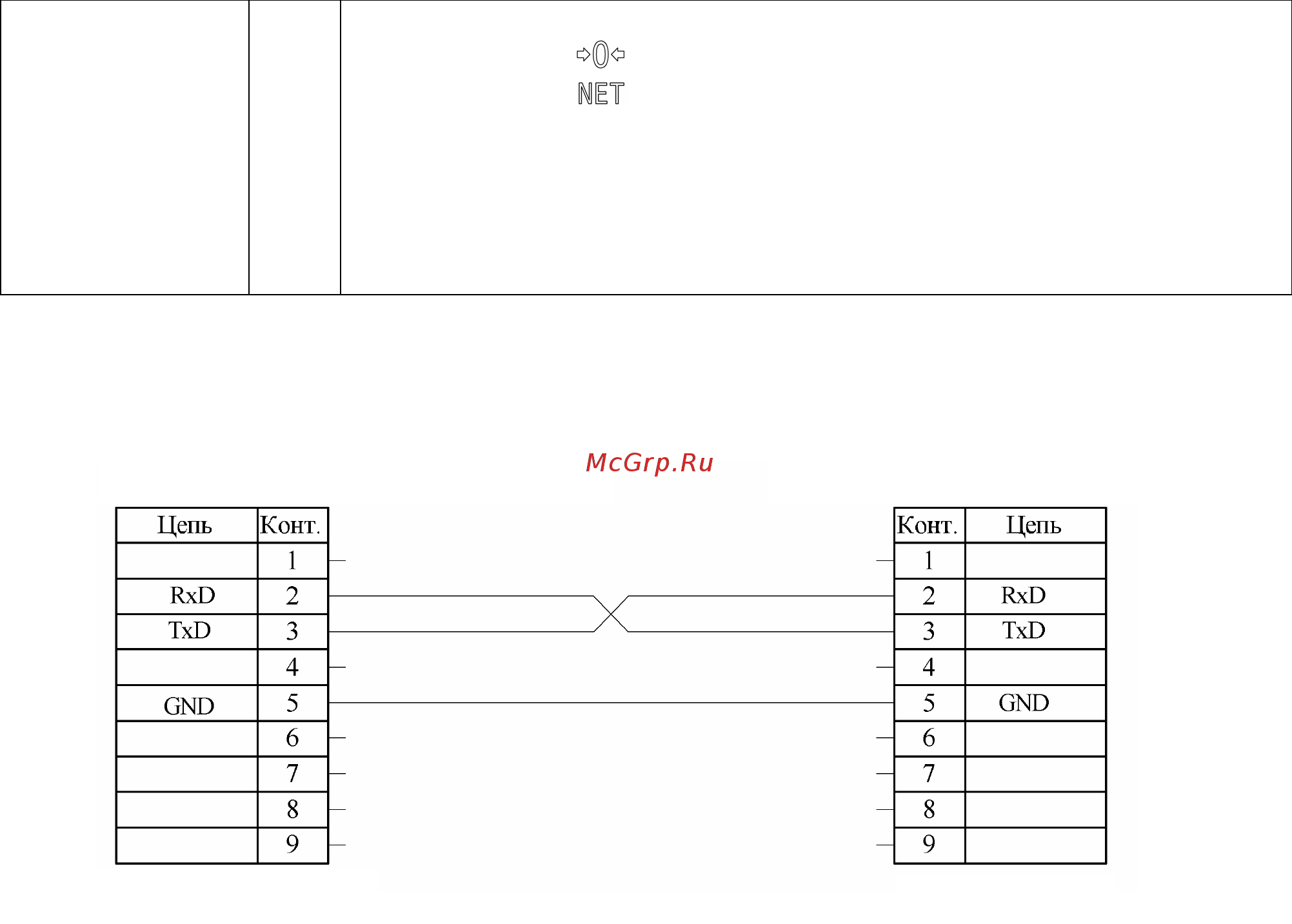

Рис. 9.2 - Кабель для подключения весов к компьютеру
Указания по электромонтажу - цепи вести кабелем КММ-4 (0,12 ÷ 0,2) мм или
аналогичным.
Надёжная работа интерфейса обеспечивается при длине соединительного кабе-
ля не более 15 м.
10 Заряд аккумулятора
10.1 Заряд аккуму
лятора производится в составе весов. Время полного заряда
аккумулятора составляет 9 часов.
10.2 Для заряда аккумулятора подключить штекер адаптера к весам, а затем
подключить адаптер к сети. Засветится индикатор сети. Начнется заряд аккумуля-
тора.
10.3 По окончании времени заряда можно либо продолжить работу с весами, не
отключая их от сети (работать в режиме по
стоянного подзаряда), либо отключить
весы от сети и работать автономно. Разрешается работа с весами во время заряда
аккумулятора.
11 Указание мер безопасности
11.1 Электропитание осуществляет
ся от источника напряжением не более 12 В,
являющимся сверхнизким напряжением, при котором не требуются специальных
мер безопасности по ГОСТ 12.2.007.0-75.
11.2 При проведении ремонтных работ необходимо, выключить терминал, от-
ключить терминал от адаптера, отсоединить клеммы аккумулятора.
12 Сведения о содерж
ании драгоценных и цветных металлов
Терминал Т/ТВ драгоценных и цветных металлов не содержит.
Х2 (розетка DB9-F, с кожухом) Х1 (розетка DB9-F, с кожухом)
К компьютеру
К терминалу весов
