OVEN BURNER
SETTINGS
РЕГУЛИРОВКА
ГОРЕЛКИ ДУХОВКИ
НАСТАНОВНІ ПАРАМЕТРИ КОНФОРОК
ДУХОВКИ
PRIMARY AIR ADJUSTMENT
To access the primary air adjusting screw (5),
open or remove oven door and remove oven
bottom (2). By unscrewing the adjusting screw
the quantity of primary air is increase, by
tightening it is reduced. The air/gas mixture is
correct when the flame has blue color.
Adjust screw 5 for value X in accordance with the
table, and tighten the nut.
Check that the burner is working properly: the
flame must be blue and sharp, without a yellow
tip.
РЕГУЛИРОВКА КОЛИЧЕСТВА
ПОДСАСЫВАЕМОГО ПЕРВИЧНОГО
ВОЗДУХА
Отрегулировать количество подсасываемого воздуха
можно с помощью регулировочного винта (5). Но прежде
нужно открыть дверцу духовки (при необходимости,
дверцу снять с петель) и вытащить дно (2).
При отвинчивании регулировочного винта количество
первичного подсасываемого воздуха увеличивается, при
завинчивании - уменьшается.
Положение винта (величину „Х“) нужно установить в
соответствии с нижеприведённой таблицей.
ПОЧАТКОВЕ РЕГУЛЮВАННЯ
КОНФОРКИ
Щоб достати регулюючий гвинт повітря (5), відчиніть або
зніміть дверцята духовки, і зніміть дно духовки (2).
Відкручуючи регулюючий гвинт збільшується кількість
початкового повітря, при затягуванні гвинта –
зменшується. Суміш повітря/газу відрегульовано, якщо
полум’я має голубий колір.
Відрегулюйте гвинт 5 для значення X згідно таблиці, що
зазначена, і затягніть гайку.
Перевірте, чи конфорка працює правильно: полум’я
повинне бути гострокінцеве і голубого кольору без
жовтих кінчиків.

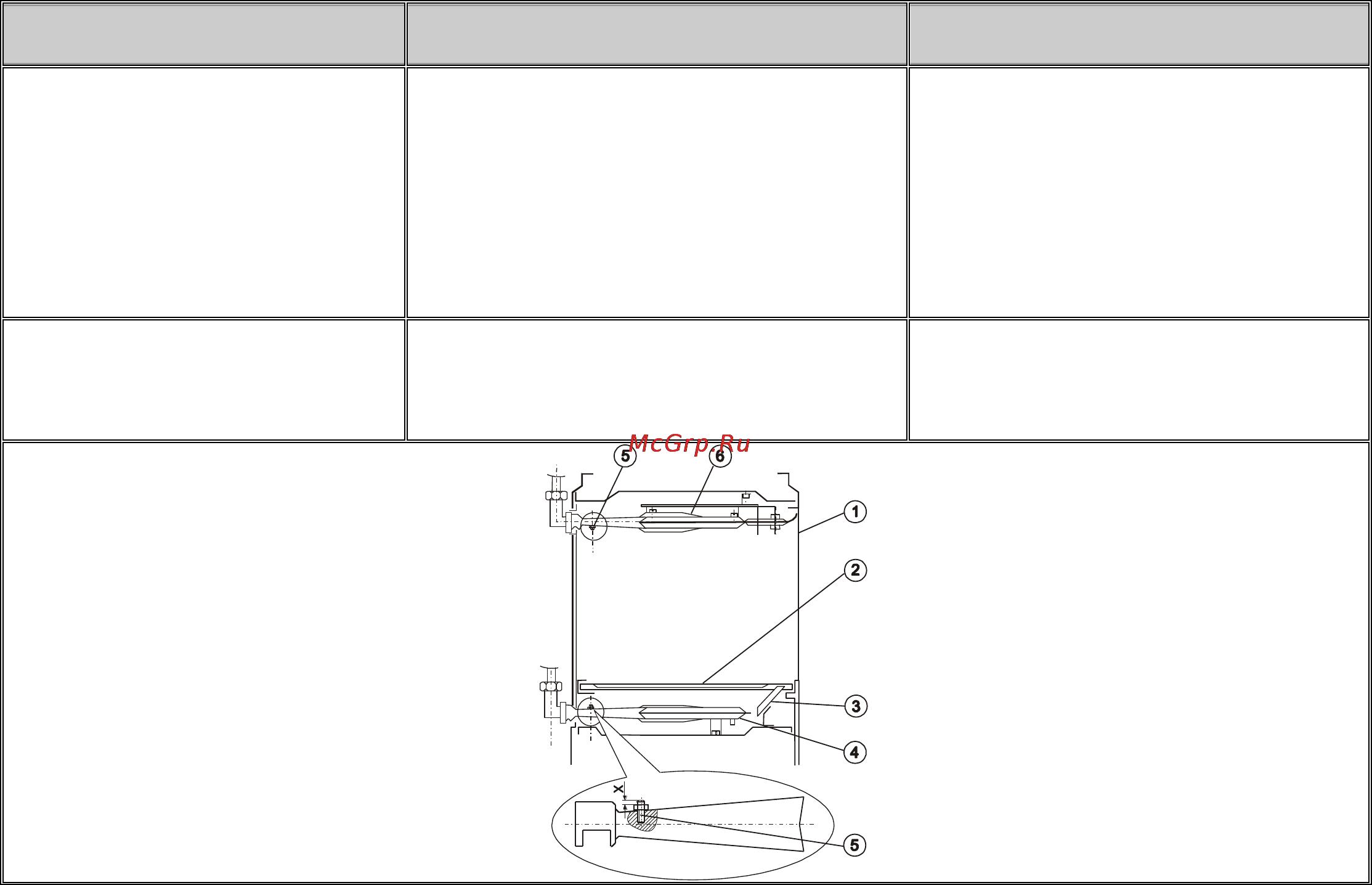

1 – Front oven wall
2 – Oven bottom
3 – Ignition tube
4 – Oven burner
5 – Oven burner adjusting screw
6 – Grill burner
1 – передняя стена духовки
2 – дно духовки
3 – трубка запальная
4 – горелка духовки
5 – винт регулировочный
6 – горелка гриля
1 – Передня панель духовки
2 – Дно духовки
3 –Труба електропідпалювання
4 – Конфорка духовки
5 – Регулюючий гвинт конфорки духовки
6 – Конфорка-гриль
