103

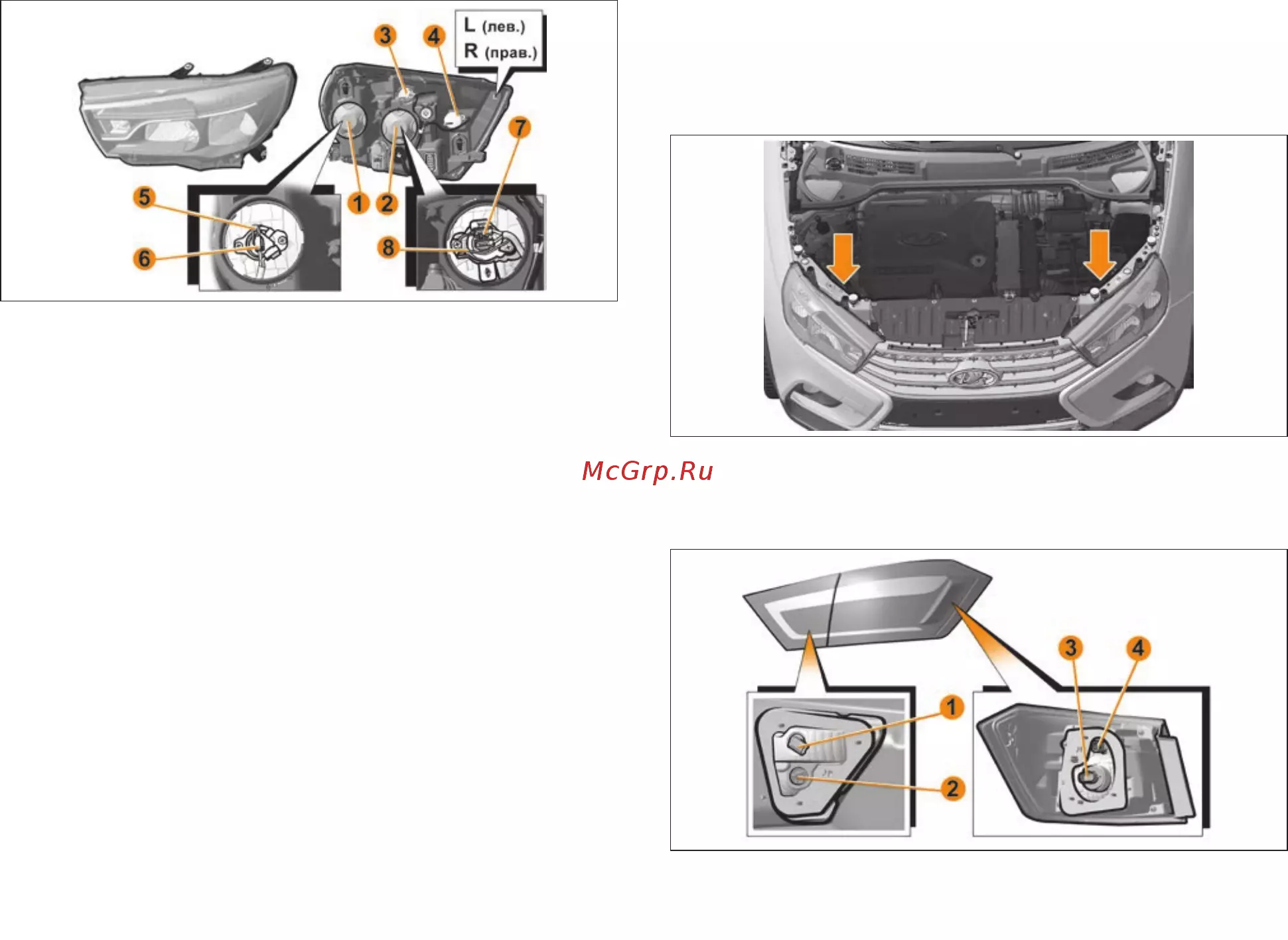

Замена ламп указателя поворота и сигнала торможения/

габаритного огня на наружном фонаре, расположенном

на крыле автомобиля.

Для замены лампы указателя поворота 4 необходимо:

– открыть лючок обивки багажника, расположенный в зоне

установки заднего фонаря, обеспечив доступ к патрон-разъ-

ему 4 лампы указателя поворота;

– повернуть патрон-разъем 4 против часовой стрелки и вы-

нуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, потянув ее на себя.

Установку патрон-разъема на место проводить в обратном

порядке.

Для замены лампы сигнала торможения/габаритного огня 3

необходимо:

– открыть лючок обивки багажника, расположенный в зоне

установки заднего фонаря, обеспечив доступ к патрону-

разъему 3 лампы сигнала торможения/габаритного огня;

– повернуть патрон-разъем 3 против часовой стрелки и вы-

нуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, повернув ее против часовой

стрелки.

Установку патрона-разъема на место проводить в обратном

порядке.

Замена ламп света заднего хода и габаритного огня

на внутреннем фонаре, расположенном на крышке ба-

гажника автомобиля.

Для замены лампы света заднего хода 1 (рис. 13) необходимо:

– расфиксировать два крайних держателя 1 (рис. 14) обив-

ки багажника 2. Держатель обивки представляет собой кон-

струкцию из неподвижного основания и подвижного фикси-

рующего «грибка» 3 (рис. 14). В поднятом состоянии «гриб-

ка» держатель расфиксирован;

Рис. 14. Замена ламп света заднего хода и габаритного огня

на наружном фонаре

– для расфиксации держателя обивки 3 (рис. 14) необходи-

мо, например, лезвием ключа выключателя зажигания 4 (рис.

14) немного приподнять подвижную часть обеих держателей;

– преодолевая сопротивление держателей, отогнуть обивку

крышки багажника для доступа к патрону-разъему 1 (рис. 13).

Во избежании повреждения обивки, отгибание производить

на величину не более 7–8 см;

– повернуть патрон-разъем 1 (рис. 13) против часовой стрел-

ки и вынуть его из посадочного места в сборе с лампой;

– извлечь лампу из патрона, потянув ее на себя.

Установку патрона-разъема на место проводить в обратном

порядке.

Для замены лампы габаритного огня 2 (рис. 13) необходимо:

– применяя аналогичную последовательность, что и для за-

мены лампы света заднего хода 1, обеспечить доступ к па-

трону-разъему 2 лампы габаритного огня;
