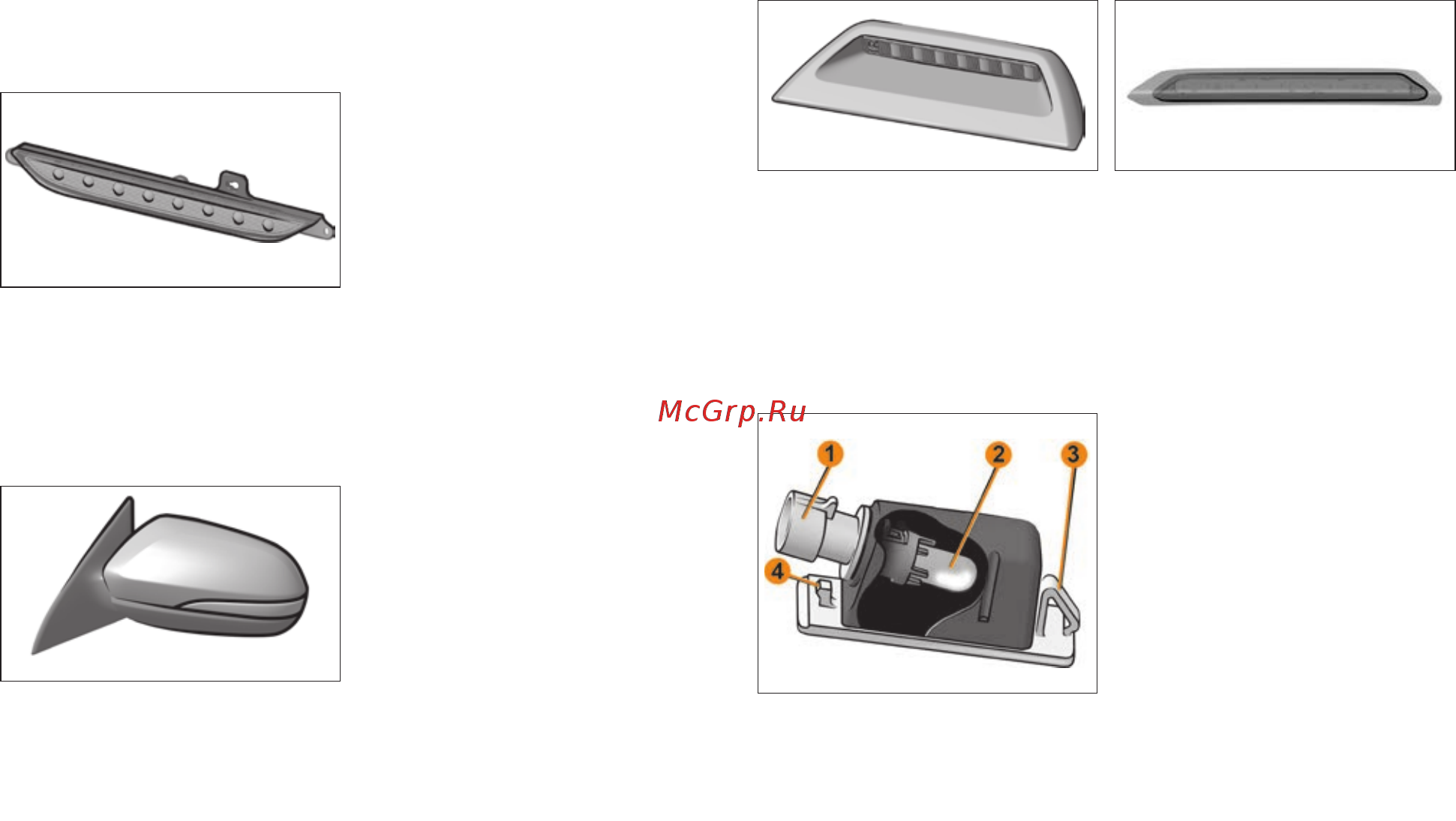

![Lada Vesta Cross Инструкция по эксплуатации онлайн [106/148] 282707](/views2/1340529/page106/bg6a.png)
104

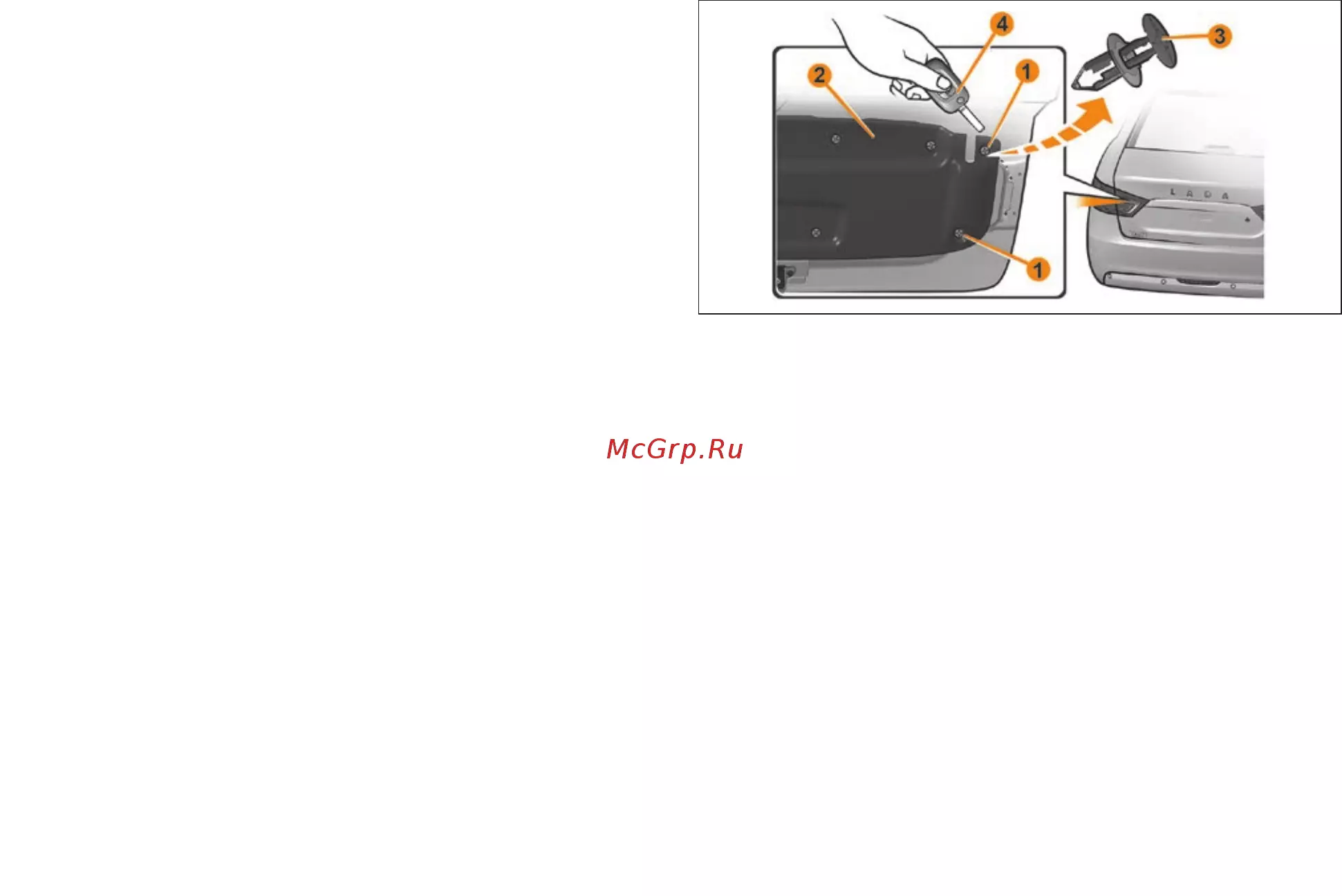

– повернуть патрон-разъем 2 против часовой стрелки и вы-
нуть его из посадочного места в сборе с лампой;
– извлечь лампу из патрона, потянув ее на себя.
Установку патрона-разъема на место проводить в обратном
порядке.
Для замены ламп света заднего хода и габаритного огня в
правом фонаре применяется аналогичная последователь-
ность.
Задний противотуманный фонарь
В качестве источников света
в заднем противотуманном
фонаре применены светоиз-
лучающие диоды. Конструк-
ция фонаря неразборная. В
случае выхода из строя 2-х
или более источников света
задний противотуманный фонарь заменяется полностью на
специализированной станции технического обслуживания.
Боковой указатель поворота
в зеркале заднего вида
В качестве источников света
бокового указателя поворота
применены светоизлучаю-
щие диоды. В случае выхода
из строя источников света
бокового указателя поворота
зеркало заднего вида заме-
няется полностью на специализированной станции техниче-
ского обслуживания.
Дополнительный сигнал торможения
В качестве источников света дополнительного сигнала тор-
можения применены светоизлучающие диоды. В случае вы-
хода из строя 2-х или более источников света дополнитель-
ный сигнал торможения заменяется полностью на специали-
зированной станции технического обслуживания.
Рис. 15. Дополнительный
сигнал торможения
(кузов SE)
Рис. 16. Дополнительный
сигнал торможения
(кузов SW)
Фонарь освещения номерного знака
Рис. 17. Фонарь освещения
номерного знака
Для замены лампы в фонаре снимите его с автомобиля.
В посадочном гнезде фонарь удерживается пружинной за-
щелкой 3 и фиксатором 4
(рис. 17).
Для снятия фонаря необхо-
димо:
– воздействуя с левой сторо-
ны фонаря, например, лезви-
ем ключа выключателя зажи-
гания, аккуратно сдвиньте его
вправо и выведите фиксатор 4
из зацепления (рис. 17);
– воздействуя на пружинную
защелку 3 с правой стороны
