105

фонаря лезвием ключа, аккуратно сдвиньте его влево и вы-

ведите фонарь из посадочного места (рис. 18);

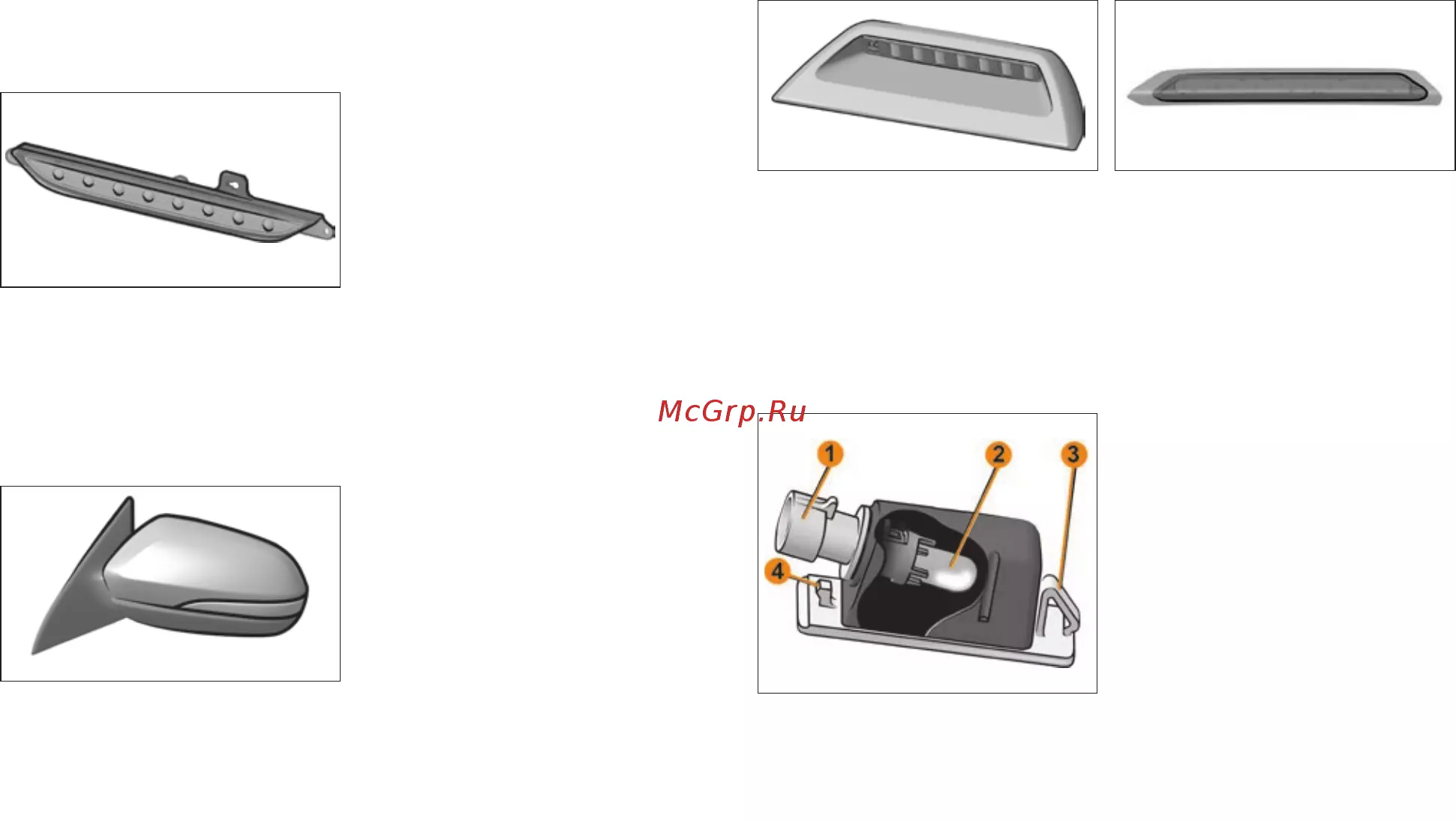

– повернув патрон 1 (рис. 17) против часовой стрелки, вынь-

те его в сборе с лампой из корпуса фонаря и извлеките лампу

2 (рис. 17), потянув ее на себя.

После замены лампы сборку и установку фонаря освещения

номерного знака проводите в обратном порядке.

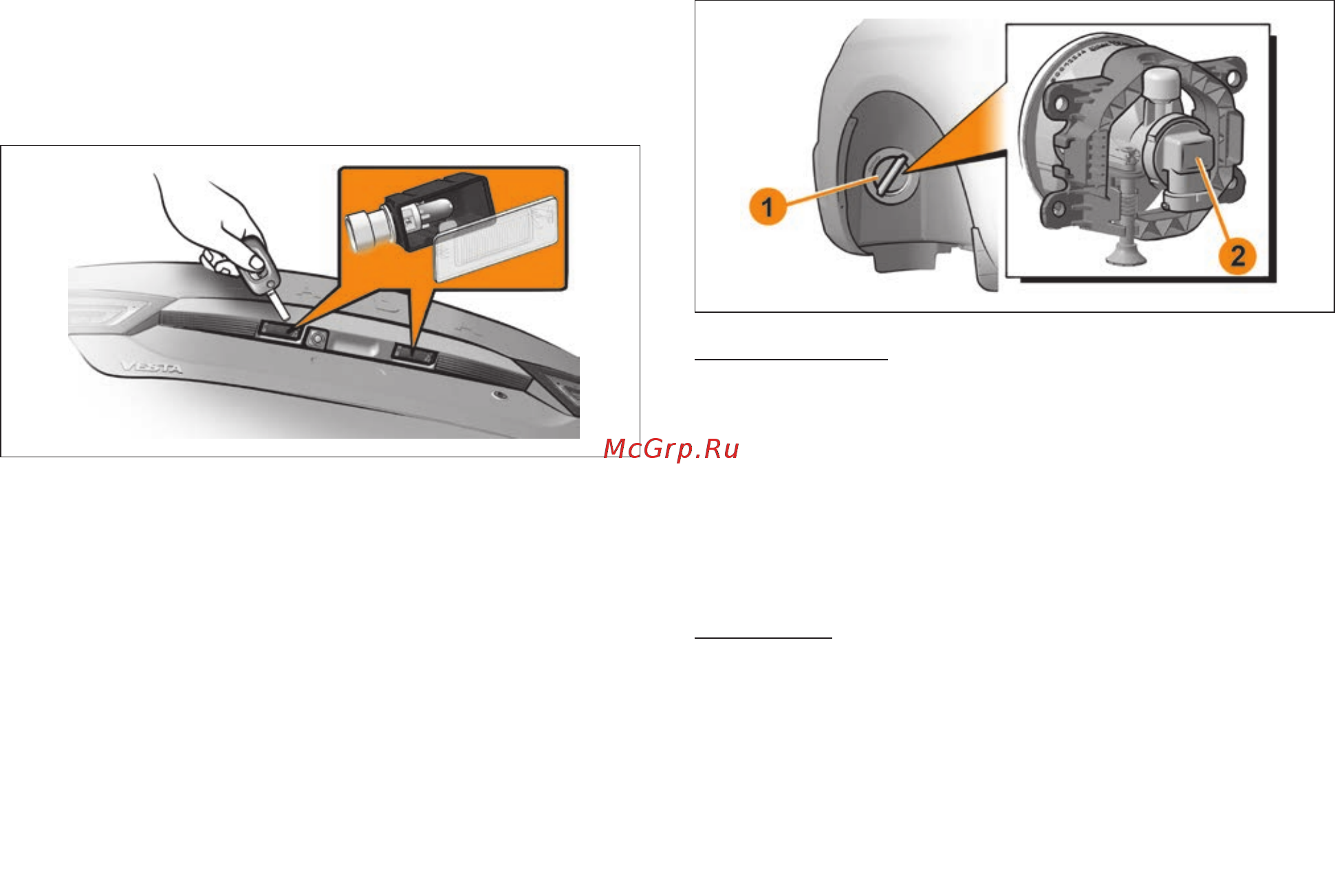

Рис. 18. Посадочное место фонаря освещения

номерного знака

Противотуманная фара

Для доступа к лампе противотуманной фары поверните

крышку люка 1 щитка переднего крыла по часовой стрелке

для замены лампы левой противотуманной фары (против ча-

совой стрелки для замены лампы в правой противотуманной

фаре). Поверните патрон лампы 2 против часовой стрелки

и выньте лампу. Отсоедините колодку от лампы. Установку

лампы проводить в обратной последовательности.

В вариантном исполнении люк в щитке переднего крыла

отсутствует и доступ для замены ламп осуществляется через

моторный отсек (см. рис. 12). При необходимости, процеду-

ру замены лампы уточняйте у дилера.

Предупреждение

Используйте противотуманные фары и противотуманные

фонари только по назначению и не забывайте выключать

их, когда в них нет необходимости, чтобы не мешать дру-

гим участникам движения.

Плафоны освещения багажного отделения,

вещевого ящика, освещения порогов передних дверей

(на части выпускаемых автомобилей)

ВНИМАНИЕ!

Для исключения возможности короткого замыкания

перед заменой лампы снимите клемму аккумуляторной

батареи.

Для замены лампы 3 в плафоне 1, выньте плафон из поса-

дочного места, для чего вставьте отвертку в паз 2, аккуратно

отожмите плафон наружу. Плафон удерживается пружинной
