73
– если неисправен центральный правый (по ходу автомоби-
ля) датчик, система сигнализирует о неисправном датчике
тремя короткими сигналами высокого тона;
– если неисправен правый (по ходу автомобиля) датчик, си-
стема сигнализирует о неисправном датчике четырьмя ко-
роткими сигналами высокого тона;
– если неисправен блок управления, то раздается пять ко-
ротких сигналов высокого тона.
После передачи сигналов о наличии неисправности система
переходит в неактивный режим работы. При восстановлении
работоспособности системы раздается короткий звуковой
сигнал низкого тона, и система переходит в штатный режим
работы. В случае невозобновления работоспособности си-
стемы необходимо обратиться к дилерам.
2. Следует учитывать, что из-за особенностей распростра-
нения ультразвуковых волн система не определяет опасные
препятствия, которые рассеивают или поглощают ультразву-
ковые волны. Это очень низкие, тонкие, заостренные пред-
меты, пуховая одежда, мягкий снег и т.п.
3. Для предотвращения неправильной работы датчики долж-
ны быть чистыми от снега, льда и грязи.
При очистке датчиков нельзя пользоваться твердыми или
острыми предметами. Датчики необходимо беречь от ударов.
КАМЕРА ЗАДНЕГО ВИДА

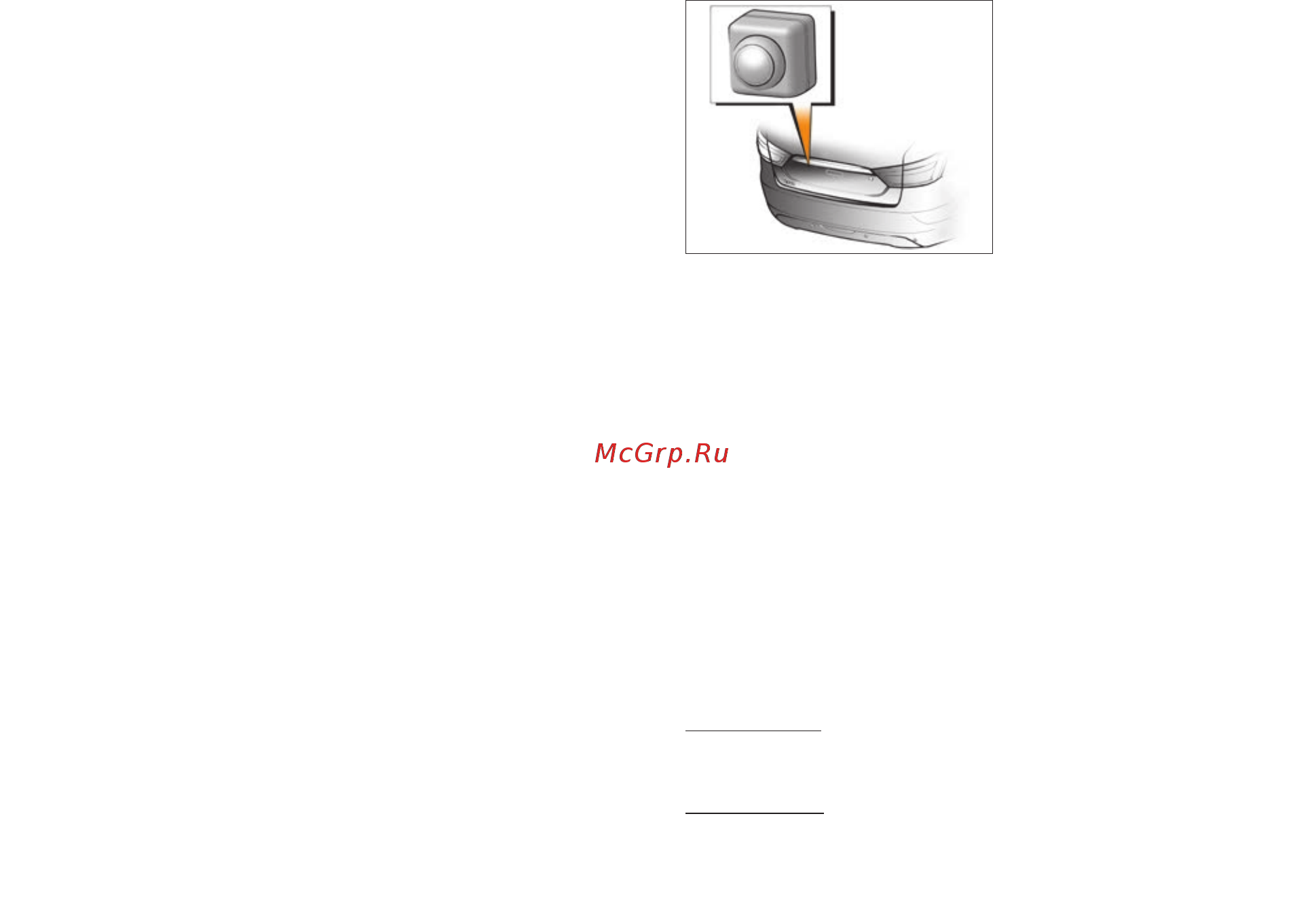

Рис. 1. Камера заднего вида
В вариантном исполнении
автомобиль оснащается ка-
мерой заднего вида (КЗВ) со
статическими линиями* на
экране. КЗВ активируется
при включении передачи за-
днего хода и формирует ви-
деосигнал цветного изобра-
жения с парковочными лини-
ями (рис. 2, линии с буквен-
ным обозначением а, b, с)
для отображения обстановки сзади автомобиля. Сигнал с
КЗВ отображается на дисплее мультимедийной системы
(мультимедийная система должна быть включена).
КЗВ установлена в накладке крышки багажника (рис. 1). Началь-
ная ширина парковочного коридора (рис. 2) соответствует габа-
ритным размерам автомобиля плюс 200 мм на каждую сторону.
Изображение статических парковочных линий:
а – зеленая пунктирная отметка. Соответствует расстоянию
4,5–4,6 метра пространства от бампера автомобиля; b – жел-
тая поперечная отметка. Должна соответствовать расстоя-
нию 1,4–1,5 метра пространства от бампера автомобиля;
c – красная поперечная отметка. Соответствует расстоянию
0,3–0,4 метра пространства от бампера автомобиля.
ВНИМАНИЕ!
КЗВ является вспомогательной системой, которая помогает
водителю оценить расстояние до возможных препятствий.
* Неподвижная графическая разметка.
