Рис. 2. Парковочный коридор камеры заднего вида

Для предотвращения некорректной работы камера должна

быть чистой от снега, льда и грязи. При очистке камеры нель-

зя пользоваться твердыми, жесткими или острыми предме-

тами. Камеру нужно беречь от ударов.

Замена КЗВ производится у дилеров.

В вариантном исполнении реализована функция динами-

ческих парковочных линий. При вращении рулевого колеса

вправо или влево на экране ММС формируется динамиче-

ские парковочные линии с сохранением статических парко-

вочных линий в фоновом режиме. Динамические парковоч-

ные линии отражают траекторию движения только задней

части автомобиля. В положении рулевого колеса при прямо-

линейном движении размерность зон контроля соответству-

ет статическим парковочным линиям.

ВНИМАНИЕ!

Необходимо учитывать, что передняя часть автомобиля

движется по большему радиусу, чем задняя, поэтому

при маневрировании задним ходом необходимо помимо

информации с монитора ММС учитывать препятствия,

находящиеся по бокам автомобиля и невидимые в каме-

ре заднего вида.

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ

И КОНДИЦИОНИРОВАНИЕ САЛОНА.

УПРАВЛЕНИЕ КЛИМАТИЧЕСКОЙ СИСТЕМОЙ

Управление системой вентиляции, отопления

и кондиционирования воздуха салона

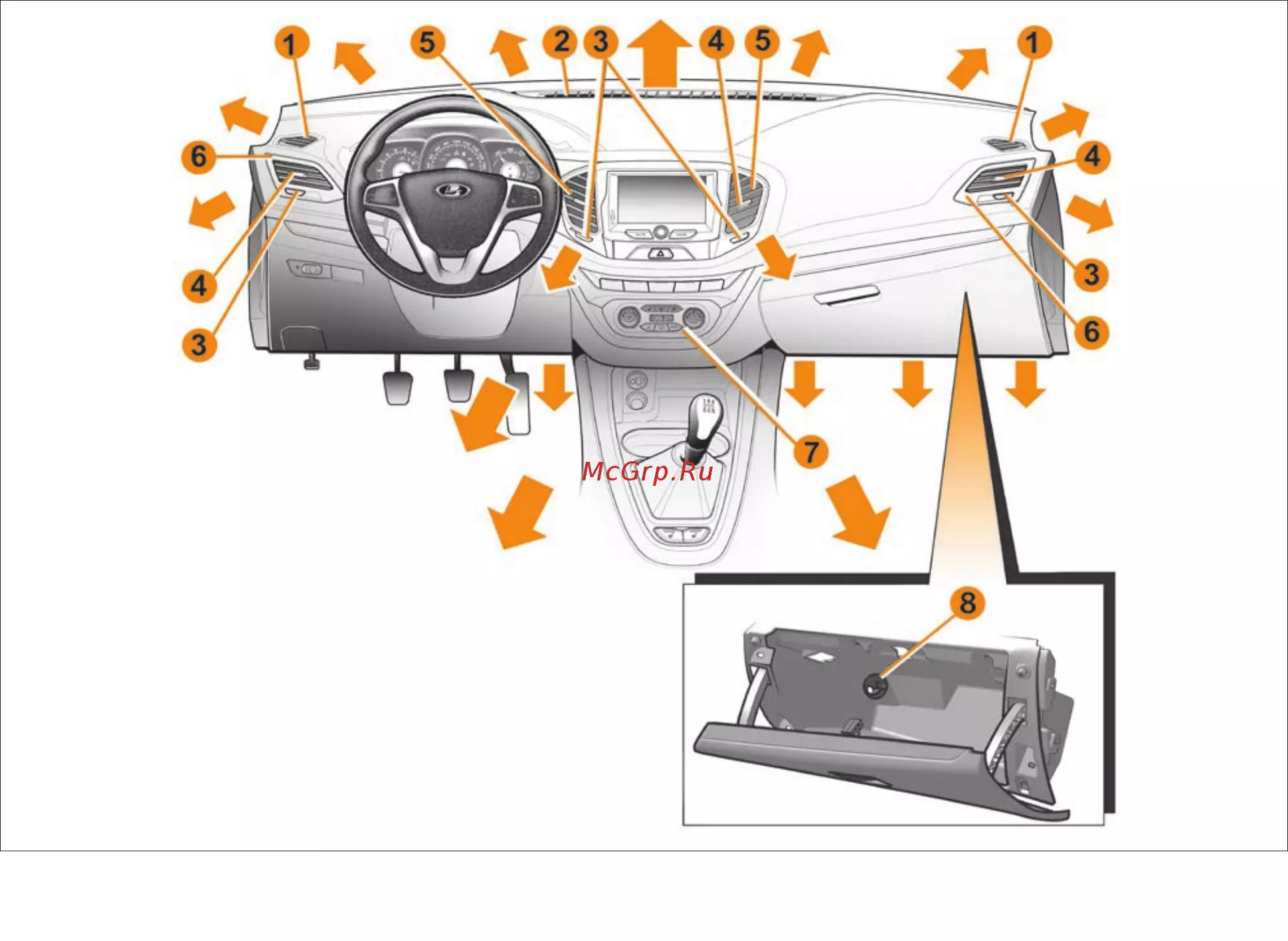

1 – сопла обдува (обогрева) боковых стекол (рис. 3);

2 – сопла обдува (обогрева) ветрового стекла;

3 – регулятор управления заслонкой сопла;

4 – рукоятка регулировки направления воздушного потока;

5 – центральные сопла вентиляции;

6 – боковые сопла вентиляции;

7 – панель управления климатической системой;

8 – поворотная заслонка воздуховода охлаждения вещевого

ящика (рис. 3). Функция охлаждения доступна в автомобилях

с климатической системой «Комфорт» и «Люкс».

Для охлаждения ящика необходимо установить поворотную

заслонку, расположенную в дальнем верхнем углу ящика

сверху, в положение «Открыто»;

9 – левый поворотный переключатель (управление темпера-

турой подаваемого воздуха), см. рис. 4, 5, 6.

Поворот вправо – теплее, влево – прохладнее.

Поворот рукоятки сопровождается тактильно ощущаемыми

щелчками, без ограничения угла поворота рукоятки;

10 – информационное табло (информация об управлении

температурой).

Левая зона информационного табло информирует об управ-

лении температурой подаваемого воздуха, правая зона – об

управлении скоростью вентилятора (воздушным потоком).

Поворот по часовой стрелке – «столбики» поочередно акти-

вируются с возрастанием до максимума, что соответствует

максимально задаваемой температуре (левая зона табло)

и максимальной скорости вентилятора (правая зона табло).

Поскольку соответствующие управляющие рукоятки 9 и 17 не

имеют ограничения по углу поворота, дальнейшее их пово-
