Русский
188 WILO SE 06/2016
Электронный модуль Электронный модуль регулирует частоту вращения насоса по
заданному значению, устанавливаемому в пределах диапазона
регулирования.
Гидравлическая мощность регулируется посредством перепада
давления и заданного способа регулирования.
Однако при всех способах регулирования насос постоянно под-
страивается под изменяющееся значение требуемой мощности
системы, характерное прежде всего для случаев использования
термостатических вентилей или смесителей
.
Существенные преимущества электронного регулирования:
• экономия энергии при одновременном сокращении эксплуата-
ционных расходов;
• не требуются выходные клапаны сброса давления;
• уменьшается уровень шумов от протекания жидкости;
• насос подстраивается под изменяющиеся эксплуатационные
требования.
Обозначения (рис. 9):
1 Точки крепления крышки
2 Красная кнопка
3 Инфракрасное окно
4 Клеммы управления
5 Дисплей
6 Микропереключатель
7 Силовые клеммы (сетевые)
8 Интерфейс
для IF-модуля
6.2 Способы регулирования Доступные способы регулирования:
Δp-c:
Электроника постоянно поддерживает перепад давления,
создаваемый насосом, во всем допустимом диапазоне потока
перекачиваемой жидкости на настроенном заданном значении
перепада давлений H
s
до максимальной характеристики
(рис. 10).
Q= расход
H = перепад давления (мин./макс.)
H
S
= заданное значение перепада давления
УКАЗАНИЕ:
Дополнительную информацию по настройке способа регулиро-
вания и соответствующих параметров см. в главе 8 «Управле-
ние» на стр. 208 и главе 9.4 «Настройка способа регулирования»
на стр.226.
Δp-v:
Электроника линейно изменяет заданное значение перепада
давления, поддерживаемого насосом, в пределах между H
s
и ½
H
s
. Заданное значение перепада давления H
s
увеличивается или
уменьшается пропорционально расходу (рис. 11).
Q= расход
H = перепад давления (мин./макс.)
H
S
= заданное значение перепада давления

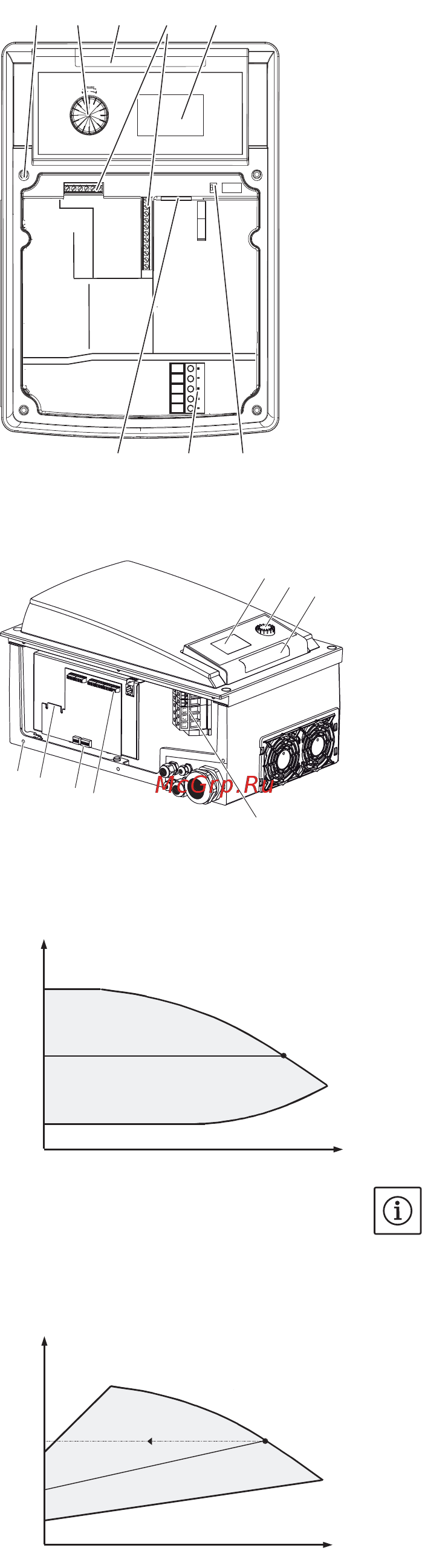

Рис. 9: Электронный модуль
123 4 5
768
2
5
3
1
8
6
4
7
1,5 - 7,5 кВт:
11 - 22 кВт:
Рис. 10: Регулирование Δp-c
Q
s
H
max
H
H
s
H
min
Рис. 11: Регулирование Δp-v
Q
H
H
Q
H
max
H
s
½ H
s
H
min
