Русский
210 WILO SE 06/2016
• Установить микропереключатель в положение «OFF»: устано-
вить микропереключатель с номером «X» под крышкой корпуса
в позицию«OFF».
• Установить микропереключатель в положение «ON»: Устано-
вить микропереключатель с номером «X» под крышкой корпуса
в позицию «ON».
8.5 Режимы индикации

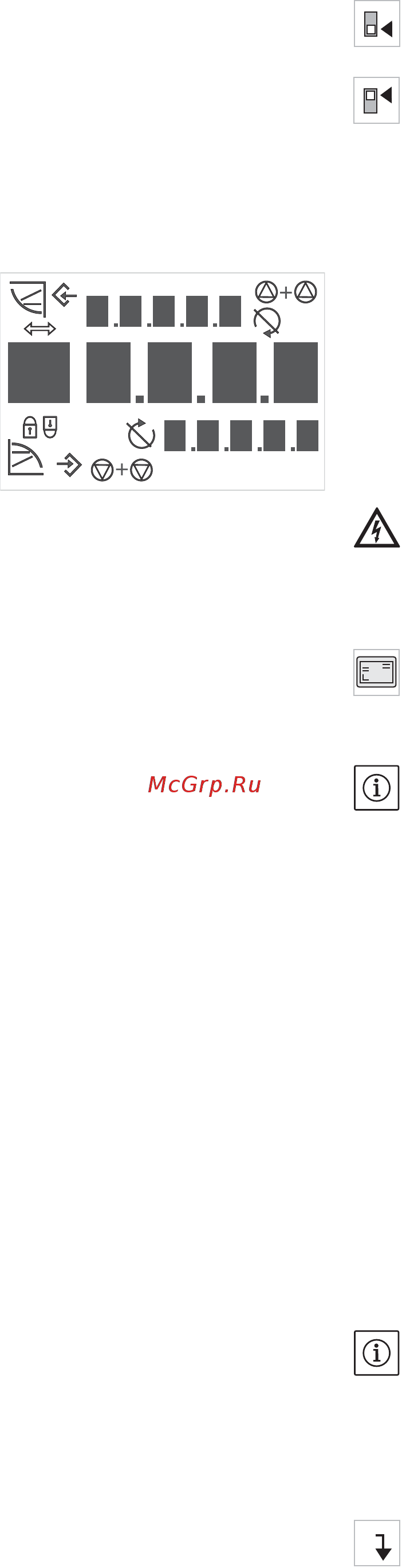

Тест дисплея
Сразу же после подачи питания электронного модуля в течение
2 секунд проводится тест дисплея, при котором отображаются
все знаки дисплея (рис. 31). Затем на индикацию выводится
страница состояния.
После прерывания подачи питания электронный модуль прово-
дит различные функции отключения. На протяжении данного
процесса отображается дисплей.
ОПАСНО! Опасно для жизни!
Даже при отключенном дисплее напряжение еще может
присутствовать.
• Соблюдать общие указания по безопасности!
8.5.1 Страница индикации состояния Стандартным видом индикации является страница состояния.
Актуально настроенное заданное значение указывается в циф-
ровых сегментах. Другие настройки указываются при помощи
символов.
УКАЗАНИЕ:
При двухнасосном режиме работы на странице состояния
дополнительно указывается режим работы («Режим совместной
работы двух насосов» или «Основной/резервный») в виде сим-
волов. На дисплее резервного насоса показано «SL».
8.5.2 Режим меню для индикации
Посредством структуры меню можно вызвать функции элект-
ронного модуля. В меню содержатся подменю на разных
уровнях.
Текущий уровень меню можно изменить при помощи элементов
меню «Уровнем выше» или «Уровнем ниже», например, из меню
<4.1.0.0> к <4.1.1.0>.
Структура меню сравнима со структурой глав настоящей инс-
трукции - глава 8.5(.0.0) содержит подглавы 8.5.1(.0) и 8.5.2(.0),
соответственно в электронном
модуле меню <5.3.0.0> содержит
подменю <5.3.1.0> - <5.3.3.0> и т.д.
Актуально выбранный элемент меню может быть идентифици-
рован через номер меню и соответствующий символ на дисплее.
В пределах одного уровня меню можно последовательно выби-
рать номера меню путем вращения красной кнопки.
УКАЗАНИЕ:
Если в режиме меню в любой позиции красная кнопка не будет
нажата
в течение 30 секунд, индикация возвращается на стра-
ницу состояния.
В каждом уровне меню могут иметься четыре различных типа
элементов:
Элемент меню «Уровнем ниже» Элемент меню «Уровнем ниже» отмечен на дисплее показанным
рядом символом (стрелка на индикации единицы измерения).
Если выбран элемент меню «Уровнем ниже», нажатие красной
кнопки вызывает переход на
соответственно следующий уро
ON
X
ON
X
Рис. 31: Тест дисплея
max
max
min
min
2
2
12.3
