Инструкция по монтажу и эксплуатации Wilo-CronoLine-IL-E, CronoTwin-DL-E, CronoBloc-BL-E 205
Клеммы
• Клеммы управления (рис. 25)
(Распределение смотри таблицу ниже)
• Силовые клеммы (сетевые соединительные клеммы) (рис.26)
(Распределение смотри таблицу ниже)
ОПАСНО! Опасно для жизни!
При неквалифицированном электроподключении существует
смертельная угроза удара электрическим током.
• Вследствие повышенного тока утечки электродвигателей
мощностью от 11 кВт следует дополнительно подключать
усиленное заземление согласно стандарту EN 50178
(см. рис. 27).

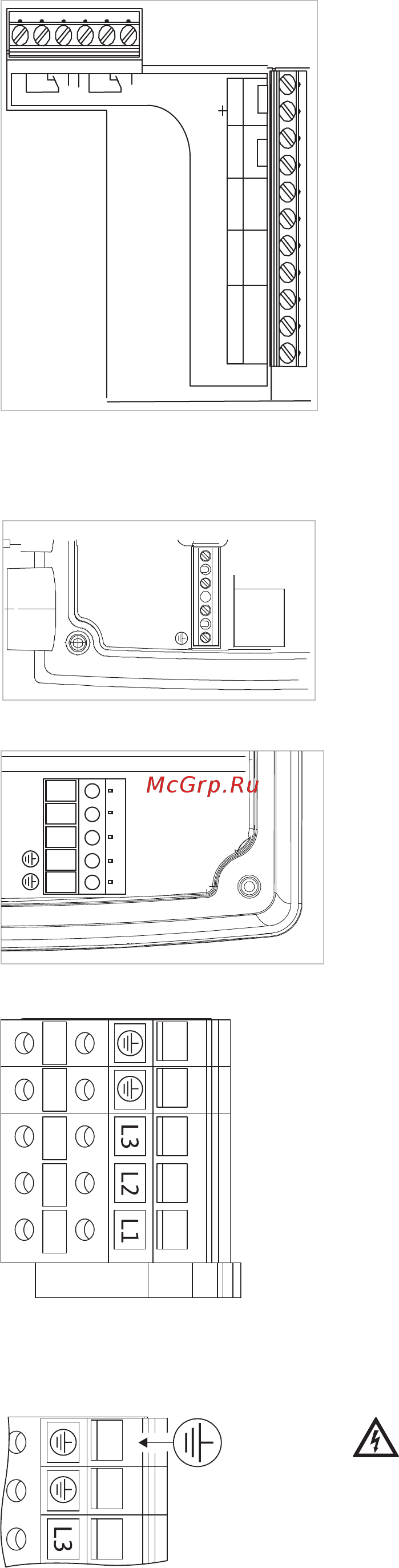

Рис. 25: Клеммы управления
AUX
SSM SBM
Ext. off MP
DD
G
GND
10V/20mA
LH
IN2
GND
IN1 +24V
Рис. 26: Силовые клеммы (сетевые
соединительные клеммы)
L1 L2 L3
L1 L2 L3
5,5 - 7,5 кВт:
11 - 22 кВт:
1,5 - 4 кВт:
Рис. 27: Дополнительное заземление
